Atividade 3: aplicar restrições e cargas

A viga de suporte é restringida em ambas as extremidades e carregada na direção vertical para baixo, produzindo uma dobra em torno do eixo da viga mais rígido e mais forte. Não há carga transversal. A carga de dobra é aplicada à parte do meio do flange superior como uma força normal.

Nesta atividade, você

• Aplicar uma restrição à extremidade +X da viga em todas as direções

• Aplicar uma restrição à extremidade -X da viga nas direções Y e Z

• Aplique uma carga de dobra de 300 kN à parte média do flange superior.

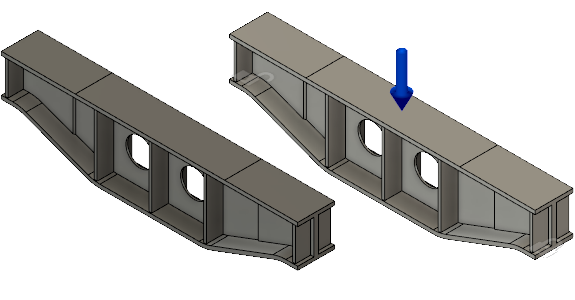

  Suporte do modelo de viga (esquerda) e suporte do modelo de viga com restrições e cargas aplicadas (direita).

Pré-requisitos

• A atividade 2 foi concluída.

Passos

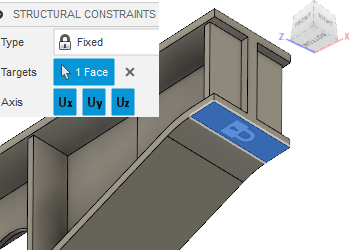

1. Restrinja a face inferior pequena da viga em todas as direções, na extremidade +X da viga.

   1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Restrições > Restrições estruturais) para abrir a caixa de diálogo Restrições estruturais.
   2. Na caixa de diálogo Restrições estruturais, assegure-se de que Tipo esteja definido como Fixo.
   3. Clique no canto inferior do ViewCube, onde FRONTAL, DIREITA, INFERIOR se encontram, para exibir a parte inferior da viga e a extremidade +X.
   4. Selecione a face pequena na extremidade +X da viga, para selecioná-la como Alvo.


   5. Clique OK para aceitar o comando e fechar o diálogo.

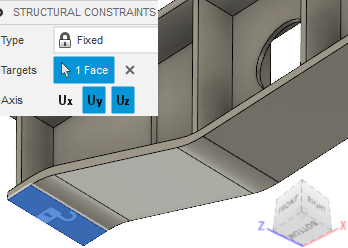

2. Restrinja a pequena face inferior da viga somente nas direções Y e Z, na extremidade -X da viga.

   1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Restrições > Restrições estruturais) para abrir a caixa de diálogo Restrições estruturais.
   2. Na caixa de diálogo Restrições estruturais, assegure-se de que Tipo esteja definido como Fixo.
   3. Clique em Ux para desativar o eixo X e restringir o movimento nas direções Y e Z.
   4. Selecione a face pequena na extremidade -X da viga, para selecioná-la como Alvo.


   5. Clique OK para aceitar o comando e fechar o diálogo.
   6. Clique no Início acima do ViewCube para retornar o modelo para o ponto de vista isométrico padrão.

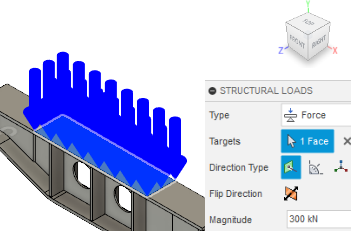

3. Aplique uma carga de dobra de 300 kN à parte média do flange superior, na direção Normal.

   1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Cargas > Cargas estruturais) para abrir a caixa de diálogo Cargas estruturais.
   2. Na caixa de diálogo Cargas estruturais, assegure-se de que Tipo esteja definido como Força.
   3. No modelo de viga, selecione o meio das três faces superiores como o Alvo.
   4. Na caixa de diálogo Cargas estruturais, defina o Tipo de direção como Normal.
   5. Defina Magnitude como 300 kN ou 300000 N.


   6. Clique OK para aceitar o comando e fechar o diálogo.

Resumo da atividade 3

Nesta atividade, você

• Aplicada uma restrição à extremidade +X da viga em todas as direções
• Aplicada uma restrição à extremidade -X da viga nas direções Y e Z
• Foi aplicada uma carga de dobra de 300 kN à parte média da mesa superior.
