Atividade 3: resolva a análise e visualize os resultados

Nesta atividade, você

• Executar a análise

• Localizar as localizações de temperaturas mínima e máxima

• Verifique as temperaturas em todo o modelo para ver a distribuição de temperatura

• Identifique as regiões do maior fluxo de calor.

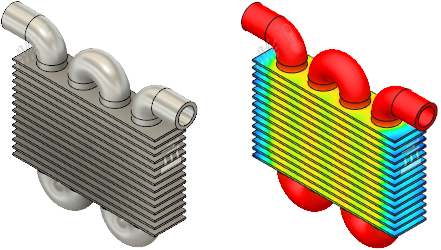

  Modelo do radiador pronto para análise (esquerda). Modelo do radiador, com resultados de temperatura da análise térmica (direita).

Pré-requisitos

• A atividade 2 foi concluída.

Passos

1. Resolva o estudo.

   1. Clique no (Espaço de trabalho de simulação > guia Setup > painel Resolver > Resolver) para abrir o diálogo Resolver.
   2. Clique em Resolver para iniciar a análise e fechar o diálogo Resolver.
   3. Quando a análise for concluída, clique em Fechar para fechar a caixa de diálogo Status do trabalho.

      A guia Resultados é aberta automaticamente, para que você possa visualizar os resultados.

2. Encontre a temperatura mínima e máxima, em Celsius, através do radiador.

   1. Temperatura é o resultado padrão mostrado. Se não estiver, selecione Temperatura na lista suspensa de resultados junto à legenda.

      As temperaturas mínima e máxima são mostradas automaticamente. Para desativá-los, clique no (espaço de trabalho Simulação > guia Resultados > painel Inspeção > Ocultar Mín/Máx)

   2. Altere a unidade de resultado de K para C perto da legenda.

      Observação: As temperaturas podem variar ligeiramente da imagem, pois a malha é comparativamente grossa.





      A temperatura mínima é superior a 70 graus, o que pode queimar a pele em menos de um segundo. Também é possível ver faixas de temperaturas mais altas nas arestas mais próximas da tubulação.

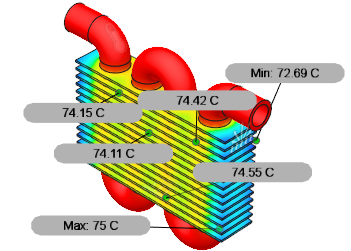

3. Criar Apalpadores de Superfície para inspecionar as altas temperaturas.

   1. Clique no ícone (espaço de trabalho Simulação > guia Resultados > painel Inspeção > Criar Apalpadores de Superfície)
   2. Clique no modelo nas arestas das arestas nas regiões de temperatura mais alta em alguns locais.
   3. No diálogo Criar Apalpadores de Superfície, clique OK para interromper a criação de apalpadores.
   4. Compare os apalpadores para validar se não há nenhum externo que indique que você pode ter posicionado um apalpador incorretamente.


   5. Clique no (espaço de trabalho Simulação > guia Resultados > painel Inspeção > Ocultar Todas as Apalpadoras) para ocultar as apalpadores de superfície.

4. Identifique as áreas de maior e menor fluxo de calor.

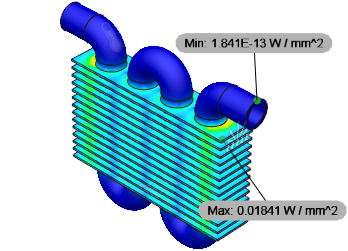

   1. Selecione o resultado de Fluxo de calor no menu suspenso de resultados, próximo à legenda.




   2. Aproxime o zoom nas áreas indicadas para identificar onde elas estão no modelo. Você está olhando para onde a energia é capaz de se mover com mais eficiência. Observe que o maior fluxo de calor é onde as aletas mais frias encontram as tubulações quentes. O menor fluxo de calor no modelo está localizado longe das aletas de alumínio, onde as tubulações estão em contato com o ar.
   3. Clique no Resultados Finalizados para fechar a guia Resultados e retornar à guia Setup.

Resumo da atividade 3

Nesta atividade, você

• Executar a análise
• Localizações de temperaturas mínima e máxima encontradas
• Verificado as temperaturas em todo o modelo, para ver a distribuição de temperatura
• Identificadas as regiões de maior fluxo de calor.

Você descobriu que as temperaturas são muito altas em todo o modelo. O maior fluxo de calor está próximo às extremidades das arestas onde elas se estendem mais longe das tubulações. Você pode aumentar a área da superfície das arestas para reduzir a temperatura do modelo.
