Visualizador on-line - Resultados padrão

As informações nesta seção se aplicam especificamente aos resultados gerados pelos seguintes estudos de simulação:

• Resfriamento de componentes eletrônicos
• Simulação de moldagem por injeção

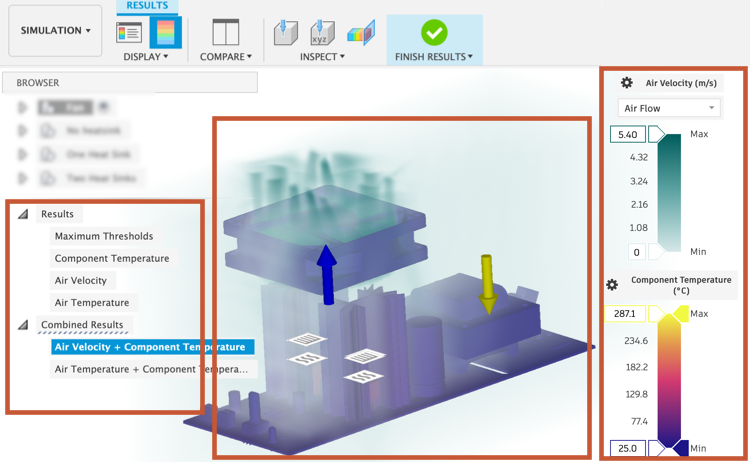

A janela gráfica para esses estudos de simulação tem três (3) componentes principais:

• Um Navegador de resultados listando todos os resultados que podem ser selecionados para visualização

• Uma exibição gráfica do Volume 3D do modelo mostrando a variável de resultado selecionada na tela.

• Legenda contendo:

  • Controles deslizantes para alterar a faixa de interesse e limites
  • Configurações de resultado para personalizar a vista



Nota: Para obter o desempenho ideal, verifique se você instalou o driver mais recente para sua placa gráfica.
