Resultados padrão em resfriamento eletrônico

Os resultados gerados em uma simulação de resfriamento de componentes eletrônicos permitem determinar se o projeto é viável ou se é provável que ele apresente superaquecimento e falha. Os resultados informam a temperatura que os diferentes componentes provavelmente atingirão e como os dissipadores de calor e ventiladores que você modela podem afetar essas temperaturas. Os resultados padrão são apresentados como Resultados individuais e como Resultados combinados.

• A pasta Results hospeda resultados que se concentram em um aspecto específico da análise, como a temperatura do componente ou a temperatura do ar
• A pasta Resultados combinados apresenta sobreposições de resultados para que você possa ver como a temperatura do ar e a temperatura do componente, por exemplo, podem afetar um ao outro. Use esses resultados em conjunto com os resultados individuais para compreender melhor a interação.

Nome do resultado	Exemplo	Mostra...	Acesso
Limites máximos		Os componentes com limites de temperatura atribuídos na configuração do estudo e quão próximos estão dos limites de temperatura máxima.	Navegador

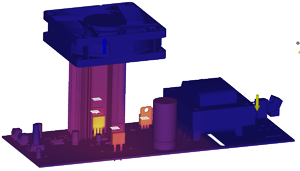

Temperatura do componente		A temperatura de todos os componentes no modelo de simulação.	Navegador

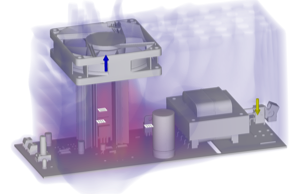

Temperatura do ar		A temperatura do ar ao redor de todos os componentes no gabinete do modelo.	Navegador

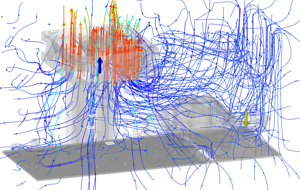

Velocidade do ar		A direção e a velocidade do ar se movendo no gabinete do modelo.	Navegador

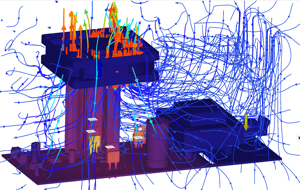

Velocidade do ar + Temperatura do componente		A direção e a velocidade do ar se movendo no gabinete do modelo e a temperatura dos componentes do modelo.	Navegador

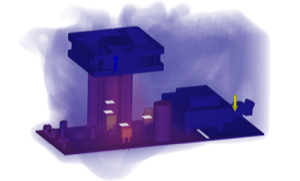

Temperatura do ar + Temperatura do componente		A temperatura dos componentes do modelo e do ar ao redor deles.	Navegador
