控制打印输出的外观和布局。
操作步骤
“Plot”模式下的“Print Setup”窗口
“Print Setup”窗口的内容会因“File”>“Print”选项窗口中的“Mode”设置而异。如果“Mode”设置为“Plot Print”，则会显示下列选项：
“Output”选项卡
- Printer
-
输出所用的打印机。此弹出菜单显示您本地系统可使用的所有打印机。
在 Windows 中，将显示“打印机”文件夹（“开始”>“设置”>“打印机”）中的所有打印机。
- Output Style
-
打印机所用的页面描述语言。
如果要打印到 PostScript 打印机，请选择“PostScript”。
若要打印到 HP/GL 打印机，请选择 HP/GL 选项之一。如果您的打印机支持彩色打印，请选择“HP/GL2”。否则，请查看打印机手册来确定您的打印机使用的协议。
若要将绘图曲线输出为 Adobe Illustrator 格式文件，请选择“Illustrator”。请注意，只有草图“形状”会输出到 Illustrator：不会输出任何 NURBS 曲线或曲面。
- Output to
-
输出到打印机，或者将输出重定向到文件。
- Appearance
-
使用“Color”或“Black and White”打印。
- Print Range
-
从所有的可能页中选择要打印的页（针对分布于多页的布局）。
All – 打印所有页。
Page placement – 可以通过使用鼠标中键
在打印预览中拖动页面的显示部分来选择在页面上显示图形的哪个部分。只有“Viewing type”设置为“Scale”时，此选项才起作用。 Range – 选择打印的起始页和结束页。
Selection – 仅在打印预览窗口中打印当前选定的页面（“File”>“Print”
）。 - Number of Copies
-
要使用打印机打印的副本数。在输出定向到文件时，此选项不可用。
“Paper”选项卡
- Paper Type
-
打印机使用的纸张类型。
对于使用连续卷筒纸的打印机，请将纸张类型设置为“Rollfeed”。对于使用纸盒进纸的“普通”打印机，请将纸张类型设置为“Pre-cut”。
- Standard
-
控制用于选择纸张大小的国际纸张大小命名标准。
- Size
-
输出所用的纸张大小。
- Orientation
-
“Portrait”（输出的顶部位于页面的顶部）或“Landscape”（输出的顶部位于页面的右侧边缘）。
- Margins
-
打印机可打印区域的边与输出之间的间距。
“Info”选项卡

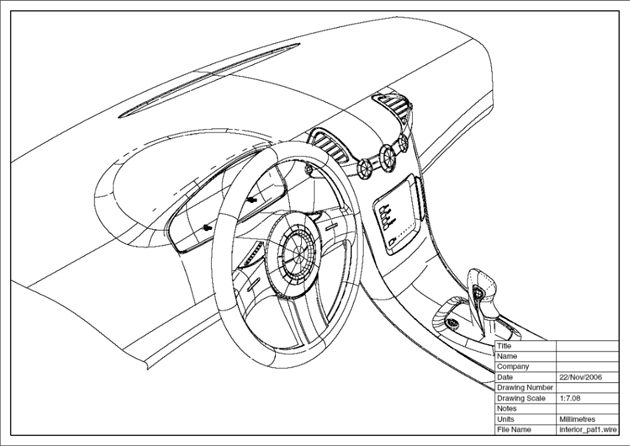

- Draw Titlebox
-
确定是否在输出中显示信息框。
- Information fields
-
将显示在信息框中的信息。
- Drawing Scale
-
此值是根据“Viewing”选项卡中的当前设置自动计算出来的。您无法直接编辑它。
- Units
-
此值取自您的模型中所使用的单位（“Preferences”>“Construction Options”
）。您无法直接编辑它。 - Titlebox Font Size
-
信息框中文本的字体大小。
“Viewing”选项卡
- Objects
-
仅输出在模型中拾取的 (Active) 对象或模型中的“All”对象。
- Viewing Type
-
Scale – 手动控制“Layout Style”和“Scale”。
Scale To Fit – 自动缩放以适应手动控制的“Layout Style”。
Screen – 与程序视图窗口的布局和比例相匹配。
Screen scale – 通过在正交视图中手动控制“Scale”来匹配该程序视图窗口的布局。
- Layout Style
-
输出中正交窗口和透视窗口的布局。
- Scale Type
-
控制指定比例系数的方式。
Ratio – 输入输出与模型的比例，用冒号 (:) 分隔。
Percent – 输入模型大小相对于输出的百分比。
- Scale
-
缩放比例或百分比（在“Scale Type”中指定）。
- Sync Viewing Axis
-
将正交视图的坐标轴锁定在一起，从而在移动一个视图时，其他视图也将随之自动移动。
- Match Paper Border
-
自动适应视图以填充页面上的可用区域。
- Image
-
控制打印预览中显示的彩色空间。
大多数图像中的颜色都是使用 RGB 值指定的。CMYK 打印机中无法精确打印 RGB 彩色空间。您可以使用此选项预览图像在 CMYK 打印机上的打印效果。
“Drawing”选项卡
- Draw Grid
-
在输出中显示栅格。
- Draw Rulers
-
沿视图的边缘显示单位标尺。
- Crop Marks
-
在输出边缘的周围显示裁剪标记以便更方便定位。
- Draw Border
-
在视图周围显示边界。
- Border Thickness
-
用于创建边界的线的宽度。
- Grid Thickness
-
用于绘制栅格的线的宽度。
- Layer Line Thickness
-
用于绘制层的线的宽度。
- Ruler Font Properties
-
替代标尺文本的默认字体大小。
- Ruler Font Size
-
标尺文本标签的字体大小。
- Edit Layer Print Attributes
-
单击可显示一个对话框，您可以在其中按层设置打印属性。
- Line Thickness
-
用于绘制模型的线的宽度。
- Locator Color
-
彩色打印机上图形标注所用的颜色。
- Filled Arrow
-
为箭头填充颜色。
- Arrow Width
-
输出中箭头的宽度。
- Arrow Length
-
输出中箭头的长度。
- Font Properties
-
替代标注文本的默认字体大小。
- Font Size
-
标注文本标签的字体大小。
“Hidden Line”选项卡
隐藏线算法在其处理过程中使用镶嵌细分。您可以指定使用现有的镶嵌细分（与“NURBS to Mesh”工具中类似），也可以取消选中该选项，然后使用您自己首选的镶嵌细分设置。
如果在要打印的曲面后面还存在曲面（例如，透明塑料罩后面的刻度盘），则在选择“Print”前应先隐藏透明曲面的线框；因为隐藏线打印不识别材质球透明度。
“Canvas”和“Window”模式下的“Print Setup”窗口
如果在“File”>“Print”选项窗口中将“Mode”设置为“Print Canvas”或“Print Window”，将在“Print Setup”窗口（当您单击“Setup”按钮时显示该窗口）中显示以下选项：
- Print Setup
-
打开“Print”窗口，您可以在此窗口中选择打印机，设置打印机特性、副本数目等。
- Page Setup
-
打开“Page Setup”窗口，您可以在此窗口中选择纸张大小、方向以及打印机纸盒。
- Orientation
-
选择“Portrait”或“Landscape”。您还可以从“Page Setup”窗口中设置此值（请参见上文）。
- Fit to Page
-
如果希望自动调整图像大小以符合纸张，请选中此框。如果不选中它，将显示下列选项。
- Height/Width
-
指定图像的高度和宽度（以厘米或英寸为单位，具体取决于“Preferences”>“Construction Options”中设置的单位）。
- Center Image
-
如果要使图像在纸张中自动居中，请选中此框。如果不选中它，将显示下列选项。
- Top/Left
-
指定上边距和左边距（以厘米或英寸为单位，具体取决于“Preferences”>“Construction Options”中设置的单位）。
