“Animation”>“Tools”>“Set Key Shape”

控制对象形状的方向、形状插值和放置。

请参见在动画中更改原始对象的形式。

使拓扑相同的项变形

“Set key shape”允许您通过变换 CV，将一个对象变换为另一个对象。

可以创建两种类型的插值：

Keyshape

通过为基础对象的 CV 设置动画，使其与目标对象的位置相匹配，来创建“Key shape”插值。

ShapeShifter

通过将基础对象的 CV 放入簇并提供交互选择变换量的方法，来创建“ShapeShifter”插值。ShapeShifter 插值还允许各种目标形状混合在一起。

设置关键形状选项

Interpolation

“Interpolation”选项确定所执行的形状插值类型。

Key shape – 创建从原始对象插值到新形状的 CV 动画。

ShapeShifter – 创建从原始对象插值到新形状的一组簇和控制对象。

Shape Center

“Shape Center”选项确定新形状相对于对象当前形状的放置。

First CV – 新形状上的“First CV”（显示为一个小的方形）与原始对象上的第一个 CV 的位置相匹配。若要确定对象上的第一个 CV，最简单的方式是拾取该对象，然后使用循环拾取器（ + 下箭头键）循环拾取至对象上的第一个 CV。

Centroid – 新形状的体积中心与当前形状的体积中心的位置相匹配。

Scale Pivot – 新形状的缩放轴心点与原始对象的缩放轴心点的位置相匹配。

形状转换选项

选择“ShapeShifter Interpolation”时，“Set Keyshape Options”窗口中会显示多个额外选项。

Control name

“Control name”选项确定如何显示控制对象的名称。使用“Transform”>“Move” 变换控制对象时，该对象将导致原始对象改变形状。

Prompt – 将显示提示，要求输入控制对象的名称。

From target – 控制对象的名称源于目标对象的名称。

Control parameter

“Control parameter”选项确定将影响“ShapeShifter”插值的控制对象平移方向。

沿着其他两个坐标轴中的任意一个坐标轴移动控制对象时，不会对“ShapeShifter”插值产生任何影响。

X,Y,Z Translate – 沿着 X、Y 或 Z 轴方向移动控制对象将确定应用于原始对象的插值量。

Control range

“Control range”设置确定影响“ShapeShifter”插值的控制对象平移范围。这些设置还控制如何在坐标轴上放置控制对象的平移。

• 如果将控制对象放在起点位置，“ShapeShifter”插值的影响将为 0%（不会将原始对象插值到目标形状）。
• 如果将控制对象放在终点位置，“ShapeShifter”插值的影响将为 100%（原始对象与目标对象采用相同的形状）。

Limit translate to range

如果选中“ON”，则无法将控制对象移动到此“Control Range”之外，对“ShapeShifter”插值没有任何影响。默认设置是“OFF”，允许插值“下冲”和“过冲”。

Add 0% cluster CVs

如果选中“ON”，所有 CV 将作为簇添加在原始对象中，无论 CV 是否将受“ShapeShifter”插值的影响。

如果选中“OFF”，则仅会将需要变换的 CV 添加到簇中，从而减少受簇影响的 CV 数。默认设置为“OFF”。

Create control geometry

如果选中“ON”，将会创建几何体（一个小三角形）并连接到控制对象上，以便可以更容易操纵。默认设置为“ON”。

如果选中“OFF”，则控制对象将变为“NULL”DAG 节点，可从 SBD 窗口中拾取该节点。

Create slider geometry

如果选中“ON”，将会创建几何体（包含控件名称的滑块）并连接到控制对象上，以便可以更容易标识控制范围。默认设置为“ON”。

Slider position

可以在此处设置滑块几何体在世界空间中的位置。此设置允许您将对象放在任何方便的位置。

注：

滑块位置坐标只用于放置滑块。“Control Range”设置覆盖控制参数坐标轴中的滑块位置坐标。例如，使用默认设置时，滑块将忽略滑块位置的 X 坐标集，而是使用 X 坐标的控制范围值。

限制

• 如果基础对象发生更改，ShapeShifter 将产生错误的变形。

  在创建下一个 shapeshifter 目标姿势之前，始终应该将 shapeshifter 基础对象恢复到其中性的未变形位置。

  还可以在簇编辑器中对簇进行重新排序，使新的 shapeshifter 簇出现在对象上任何现有簇之前。

使用方法

1. 选择“Anim”>“Set Key Shape”或单击其图标。


   系统将提示：

   Pick the curves or surfaces which are to change shape. Press GO when ready.


2. 单击曲线或曲面。系统将提示：

   Enter a keyframe value(s) for the picked item(s) current shape (last frame set is 0):


3. 键入一个数字并按 (Windows) 或 (Mac) 键。系统将显示以下消息：

   Setting keyframes for 4 CVs of object (curve#2)


   系统将提示您拾取要匹配的曲线或曲面，并为这些元素设置关键帧。

本部分介绍如何使用 keyshape 插值

1. 从几何体的原始部分开始，将其复制任意次数。
2. 通过将“Transform”变换应用于每个副本的 CV 或 DAG 节点
3. 选择“Set key shape”时，系统将提示您选择要改变形状的曲线和曲面，然后输入对象应保持其原始形状的关键帧时间。

   然后，系统会提示您选择其他形状，并输入原始对象采用这一新形状的关键帧时间。可以继续选择新形状，直到选择了所有已修改的副本并为其设置了关键帧时间。

4. 选择了原始几何体要采用的其他形状后，原始几何体将在选择过程中立即接受该形状，并失去其原始形状。
   提示：

   如果希望保留原始几何体形状，请在调用该功能之前先复制原始对象，或为对象的原始形状设置关键帧时间，以便可以通过查看关键帧时间，使对象恢复到其原始形状。

系统通过为原始对象的每个 CV 设置动画来创建关键形状动画。默认情况下，CV 之间的插值（将一个关键形状变换为另一个关键形状的过程）是平滑的插值。可以通过在“Action Window”中修改 CV 的动画曲线的切线，来调整此插值。

完成关键形状动画后，如果您对结果不满意，可以删除该动画并重新开始。但是，在删除该动画之前，可能需要恢复变换对象的原始形状。如果您为原始形状键入了关键帧时间，则可以选择“Animation”>“Show”>“View Frame” 并键入该关键帧的时间来轻松完成恢复。

如果您对动画感到满意，可以删除中间对象，因为其形状现在已记录为关键帧。

“Set Key Shape”的工作原理

可以使用任意数目的插值形状。每个形状必须有相同的拓扑。建议您复制原始几何体（第一个关键帧的几何体形状），然后将复制的几何体处理为后续关键帧所需的形状。如果正在对曲线形状进行插值，可以使用“Curves”>“New curve”>“New CV Curve” 或“Curves”>“New curve”>“New Edit Point Curve” 并在选项窗口中将“Knot Spacing”设置为“Uniform”，以确保使用相同拓扑创建曲线。

用于变换原始对象的对象必须与原始对象具有相同的拓扑。具有相同拓扑的曲面在 U 和 V 参数方向上的 CV 数相同。曲线必须具有相同数量的 CV。

示例

在此示例中，使用某个球体创建插值动画，该球体在 10 个关键帧中采用菱形，在接下来的 10 个关键帧中还原为原始形状，在之后的 10 个关键帧中又还原为菱形。

放置两个球体

1. 选择“Surfaces”>“Primitives”>“Sphere” 并在“Left”窗口的 -5,0,0 位置放置一个球体。
2. 在 3,0.0 处放置另一个球体。几何体的这两个部分的拓扑相同。

缩放和移动球体

1. 在第二个球体处于激活状态时，选择“Transform”>“Scale” 并键入 4，将该球体缩放为 4 个单位值。
2. 选择“ObjectDisplay”>“Control” 并确保“CVs”已切换为“ON”（由复选标记指示）。单击“GO”。
3. 选择“Pick”>“Nothing” 以确保没有几何体处于激活状态，然后选择“Pick”>“Point Types”>“CV”，并使用边界盒方法仅选择第二个球体顶部的第一行 CV。
4. 当 CV 处于激活状态时，选择“Transform”>“Move” 并使用 沿 Z 轴向上移动这些 CV 以便将球体顶部拉伸为尖形。
5. 选择“Pick”>“Nothing” 以确保没有几何体处于激活状态。选择第二个球体底部的最后一行 CV。
6. 当 CV 处于激活状态时，选择“Transform”>“Move” 并使用 ，沿 Z 轴向下移动这些 CV，以便将球体底部拉伸为尖形。
7. 选择“Pick”>“Nothing” 以确保没有几何体处于激活状态。选择第二个球体的中间一行 CV。
8. CV 处于激活状态时，选择“Transform”>“Move”，并使用 放大这些 CV，以便在该形状的中部创建一个凸起，使其类似于右侧图中所示的菱形。


   原始球体定义起始形状，修改后的球体定义最终的插值形状。尽管在此示例中只使用了两个形状，但是可以使用多个插值形状。

设置关键形状

1. 选择“Pick”>“Nothing” 以确保没有几何体处于激活状态，然后选择“Animation”>“Tools”>“Set Key Shape”。系统将提示：

   Pick the curves or surfaces which are to change shape. Press GO when ready.


2. 单击第一个球体。选中后，该球体将亮显，指示将改变形状的对象。
   注：

   如果包含了其他几何体动画，需要继续选择几何体来响应提示。

   活动窗口的右下角会显示一个“GO”小图标，而系统会继续提示：

   Pick the curves or surfaces which are to change shape. Press GO when ready.


3. 单击“GO”图标继续，系统将提示：

   Enter a key frame value(s) for the picked item(s) current shape (last frame set is 0):


4. 键入 1 后接一个空格，然后键入 20，并按 (Windows) 或 (Mac) 键。

   这表示初始球体的形状将用于关键帧 1 和 20。系统将提示：

   Pick the curve or surface to match.


5. 单击第二个球体。原始几何体将改变形状，与所选的几何体相匹配。

   如果要匹配的曲面与要改变形状的曲面的拓扑不匹配，将显示错误消息，系统提示：

   Pick the curve or surface to match.


   如果所选曲面的拓扑相匹配，系统将提示：

   Enter a key frame value(s) for this shape (last frame set is 20):


6. 键入 10 后接一个空格，然后键入 30，并按 (Windows) 或 (Mac) 键。

   这表示处理后的球体的形状将用于关键帧 10 和 30。

7. 选择“Animation”>“Show”>“Playback” 以查看插值动画。

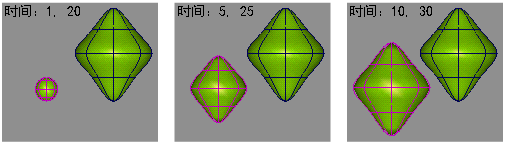

   在回放期间，在帧 1 到 帧 10 期间，初始球体形状将会插值到处理后的球体的形状。然后，从帧 10 到帧 20，插值回原始形状，之后从帧 20 到帧 30，再次恢复为处理后的形状。



本部分介绍如何创建 ShapeShifter 插值

在使用“ShapeShifter”时，可以组合使用数量不限的表达式和形式，以便将对象变换为各种形状，还可以混合面部表情。

ShapeShifter 通过使用簇和表达式变换 CV，将一个形状变换（或“变形”）为另一个形状。这样，可以选择在任何特定时间应当应用的插值量，并将多个不同的目标形状混合在一起。因为使用了簇，所以基本几何体可以是多边形或 NURBS。源对象和目标对象也可以是层次对象，只要其层次相匹配即可。

“ShapeShifter”显著简化了复杂的面部动画。例如，如果已给出基本（或无表情）面部以及带微笑和皱眉表情的其他面部，可以创建一个 75% 微笑、50% 皱眉的面部，并控制各个目标之间的插值时间。

插值通过确定使源对象中的 CV 移至目标对象中对应的 CV 的平移完成。因此，两个对象必须共享相同的拓扑（即 U 和 V 方向的 CV 数必须相同）。

交互很简单 – 为每个目标创建一个“控制”对象。此对象的 X 平移确定从基础对象到目标对象的过渡量，当然，可以为其设置动画。例如，要使无表情面部在 2 秒钟内放松微笑，只需将控制对象移到滑块左侧，在第 0 帧设置关键帧，然后将控制对象设置到右侧较远处，并在第 60 帧设置另一个关键帧。在“Action Window”中为控制对象的 X_translation 通道设置动画插值（或使用表达式），这样就可以了。

示例

以下示例说明如何使用“ShapeShifter”组合来自两个单独头部表情的特征。

中间的头部组合了另外两个头部的特征。左侧头部已被操作进行夸张小魔鬼的下巴和触角。右侧的头部有一个尖头以及一对非常酷的耳朵。

通过移动顶部滑块的控制对象，可以使中间的头部获得右侧头部的一些特征。请注意中间头部如何也变为尖头，并且已开始显露自己的一对耳朵。可以通过滑块位置控制形状变化量。

在开始移动底部滑块的控制对象时，请注意中间头部如何开始获得左侧头部的一些特征，而且保留右侧头部的效果。

注：

源对象和目标对象必须共享相同的拓扑（U 和 V 方向的 CV 数必须相同）。插值通过确定使源对象中的 CV 移至目标对象中对应的 CV 的平移完成。

设置选项：

1. 选择“Animation”>“Tools”>“Set Key Shape”，然后在选项框的“Interpolation”部分单击“ShapeShifter”。
2. 当系统提示您选择源对象时，选择左侧头部。
3. 当系统提示您选择目标对象时，选择中间头部。
4. 在提示输入控制对象名称时，键入 chin。

   此时将创建一个包含 3 个簇的 DAG 节点以及一个用于控制对象的 DAG 节点。

   注：

   如果选中“Create control geometry”，控制对象 DAG 节点中将包含一个三角形对象。

   注：

   如果选中“Create slider geometry”，还将创建一个包含表示滑块的几何体的 DAG 节点，以及一个用于其名称的标注对象。

   注：

   最后一个对象在模板状态下创建。

层次 ShapeShifter 插值

还可以在由许多成组几何体节点组成的对象之间创建“ShapeShifter”插值。

• 若要使用层次对象创建 ShapeShifter 插值，请在组成对象的基础节点上拾取对象。两个对象的几何体拓扑必须匹配。
• 为了使两个对象相匹配，请在 SBD 窗口中从左到右遍历各个几何体节点。在匹配过程中会忽略所有非几何体节点。

对于成组对象，“Shape Center”按如下所述进行创建：

• First CV – 每个对象中第一个（最左侧）几何体节点的第一个 CV 用作形状中心。
• Centroid – 将计算所有成组对象的体积中心。
• Scale Pivot – 使用基本对象和目标对象的所拾取 DAG 节点的缩放轴心点。

以下示例是包含两个不同层次的 SBD 视图，仍可以用于进行“ShapeShifter”插值。在每个对象中按照从左到右的顺序匹配几何体节点。
