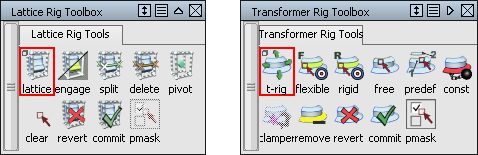

Alias 提供了两个可用于动态形状建模的工具:“Lattice Rig”工具和“Transformer Rig”工具。
提供两个不同的工具有下列好处:
有关这些工具箱和工具的信息,请参见“Object Edit”>“Dynamic Shape Modeling”>“Transformer Rig” 和“Object Edit”>“Dynamic Shape Modeling”>“Lattice Rig”
。
开发动态形状建模 (Dynamic Shape Modeling) 工具系列的目的是为了支持对数据集进行全局修改。尽管只修改一个几何体相对比较简单,但是,如果要更改由多个几何体构成的整个模型的比例,可能非常耗时。作为设计者,您需要浏览模型的比例。若要进行处理,您必须能够修改整组几何体,有时要作为一个整体进行处理。结果不必是生产模型,只需要模型保持完整,表达出您的设计理念,并使您可以在完成设计之前进行选择。
动态形状建模工具使您可以很轻松地进行模型全局更改。可以将其视为一个高级的非等比修改工具,用于拉伸和压缩模型。模型各个部分之间的基本关系不会改变,不能增加或减少特征,但是在模型内部,可以修改相对大小、比例和形状。

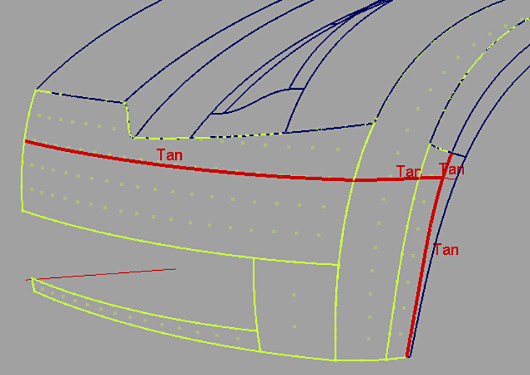

在修改全局形状时,不能保证保持曲面连续性。在修改形状之后,将检查模型,并执行其他操作来解决连续性中断的问题(如果需要)。
使用这些工具可以平衡几何体集的比例。该工具的输出未必会提供生产曲面,即使输入是生产质量仍是如此。此工具可以很容易地作为设计者和曲面建模者的交流工具使用。
因为全局形状的扭曲不会破坏曲面参数化,所以,可以使用修改后的曲面集进行进一步的建模。只要您认为需要进行进一步的工作才能使模型恢复生产质量,就可以将此工具用于 A 级曲面构建工作。
尽管各种工具集具有明显的区别,但是它们共享下列概念。
目标是要修改的任意几何体。
目标可以是曲面、网格或曲线。
修改器是一种几何体,用于定义需要对目标进行的更改。
约束用于保护目标几何体的各个部分,以防止其形状被修改。
只要拾取并接受了目标,这些工具就会立即复制目标。在复制模型上进行形状修改。原始几何体不可见。
在修改几何体的形状时,动态形状建模工具可以切换原始几何体以及修改后的几何体的可见性。这样,可以更容易将修改后的几何体与原始几何体进行比较。
如果由于任何原因修改了复制的几何体(具有动态形状历史的可见几何体),导致必须删除构建历史,原始几何体将被设置为可见并放入模板中。
动态形状建模工具允许通过删除复制的几何体并还原原始几何体来还原修改,或通过删除原始几何体和历史来确认修改。
“Lattice Rig”工具使用晶格来影响全局形状修改。通过移动晶格点(用于压缩和拉伸模型)来改变几何体的形状。
可以全局修改的几何体称为目标。目标可以是曲面、网格或曲线。
用于对目标进行所需更改的操纵器。

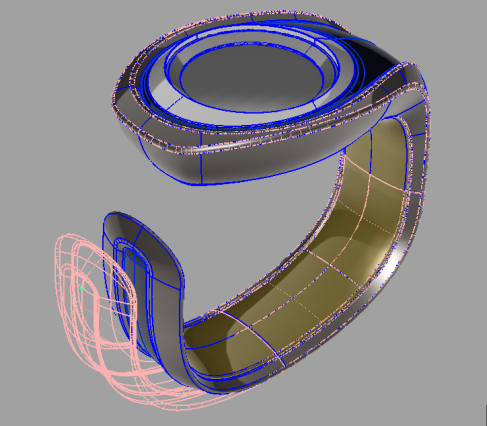

代理是正在通过关联的晶格进行变形的目标的优化线框表示。在修改关联晶格时,代理会以交互方式进行更新,以显示目标在变形后的外观。同时,在您松开鼠标键(“Auto Update”选项为“ON”时)或单击“GO”(“Auto Update”选项为“OFF”时)之前,目标将保持不变。

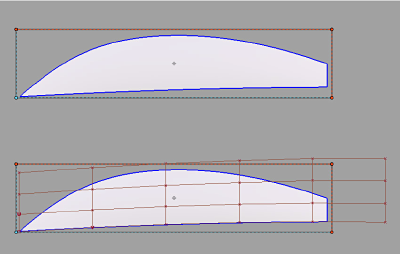

晶格是“Lattice Rig”工具中的操纵器。晶格被初始化为围绕目标几何体的边界盒。

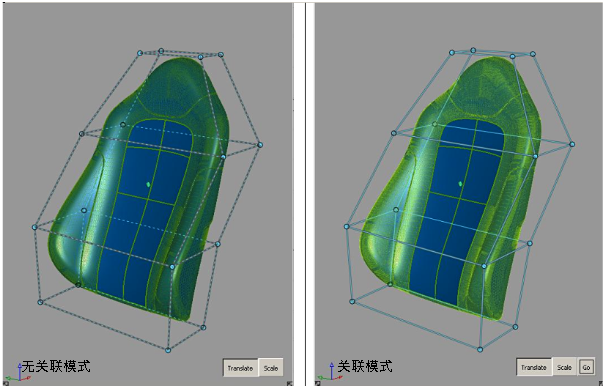

晶格有两种模式:无关联晶格和关联晶格。无关联晶格以虚线绘制,对它进行修改时不影响目标几何体。这样,您就可以对晶格进行细化调整,以便达到对目标几何体的期望修改效果。
关联晶格以实线绘制,操纵它时会修改目标的几何体。

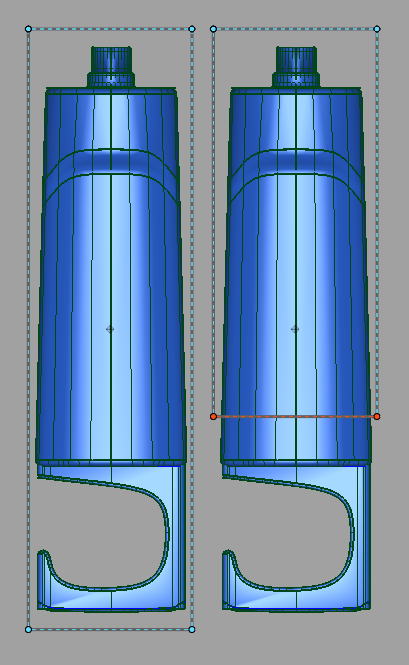

可以改变无关联晶格的形状,使其不完全包围目标。
晶格处于关联状态时,晶格外面的所有对象保持不变;晶格内部的所有对象均被修改。
为了便于进行此操作,晶格与目标相交的部分将被锁定并以红色绘制。
在无关联模式下,晶格点可修改;在关联模式下,这些点不可修改。
为了锁定晶格,此工具将修剪后的曲面视为未修剪曲面。
“Lattice Rig”工具特别适用于对模型的常规体积形状进行更改。要进行更加概念性和快速的浏览,可以考虑使用“Lattice Rig”。
可以全局修改的几何体称为目标。目标可以是曲面、网格或曲线。
修改器是一种几何体,用于对目标进行所需的更改。在“Transformer Rig”工具箱中,这些几何体是修改器。
若要保护目标几何体的各个部分,以避免形状修改,可以使用约束。动态形状建模会分析“Transformer Rig”并假定约束确定了某个关注区域 (ROI) 的界限。目标中位于 ROI 之外的部分将被锁定(无法移动)。但是,ROI 的估计并非总是正确的。如果 ROI 不准确,可以使用提示。
提示是在所需 ROI 之外放置的提示标志,帮助工具了解所需的 ROI。提示可以确保不会在 ROI 之外进行修改。
在某些情况下,目标几何体中存在应保持形状的几何体或对象。通常,这些对象是按钮、门把手和灯等零件。这些刚性目标被移动并嵌入到灵活的目标中,但在扭曲期间不会丢失其形状。使目标成为刚性目标,有助于保留各个零件的形状,同时使其随曲面一起移动。可以设想,拉伸橡胶防水布以覆盖货品时在防水布上移动的索环:索环在防水布的灵活的曲面上保持相同的形状和大小。
“Transformer Rig”工具由模型的特定特征所驱动,用于更好地控制形状修改。
“Transformer Rig”使您可以创建所更改的模型所特有的自定义修改器。这样可以更好地控制曲面修改。
“Transformer Rig”还使您可以约束所选目标几何体的各个部分。可以选择真实的几何体,以约束修改,这样可以使整个扭曲结果更加精确,并且使您可以进行更细微的更改。

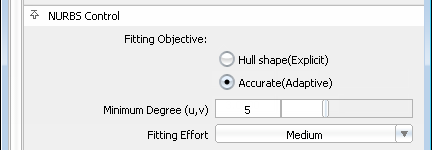

“Transformer Rig”还提供另外一种 NURBS 拟合目标,称为“Accurate”。
