有四个控制按钮。开始仅创建一个按钮，然后通过复制该按钮来创建其他三个按钮。
每个按钮都是对称的，因此，为了节约时间，您只需构建每个按钮的一半，然后使用镜像创建另一半。

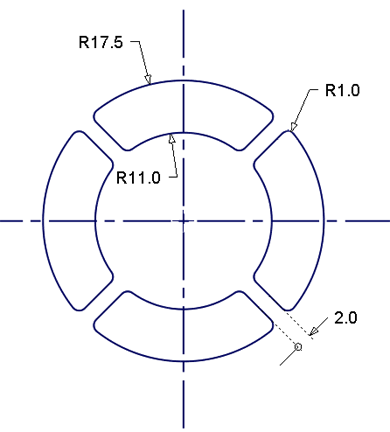

下图显示了按钮的尺寸。
使用“Revolve”和“Round”工具创建按钮曲面。
打开教程文件（可选）
如果您已成功完成第 5 部分，请继续完成下一步骤：创建控制按钮旋转的曲面。
如果未成功完成第 5 部分，请打开名为 MP3Player_Part1.wire 的文件，该文件位于 CourseWare 项目的 wire 文件夹中。此文件包含第 5 部分中完成的模型。
创建控制按钮旋转的曲面
首先，为按钮设计创建轮廓圆。
- 最大化“Top”窗口。
- 选择“Layers”>“New”
创建一个层。将该层名称更改为“Control Buttons”。
- 选择“Curves”>“Keypoint Curve Toolbox”
，然后选择“Keypoint Curve Tools”>“Circular Arc”

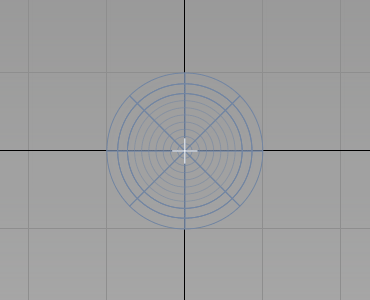

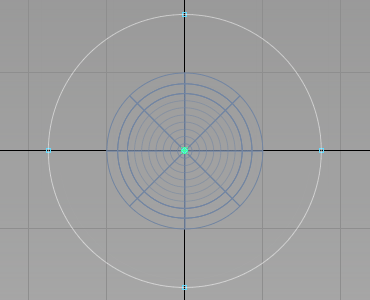

。系统将提示您输入此圆的圆心。 键入 0 将圆心置于原点。
系统将提示您在圆的半径上输入一个点。
键入 17.5 创建半径为 17.5 mm 的圆。

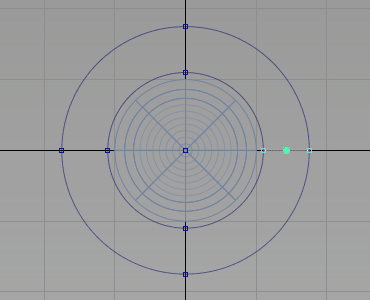

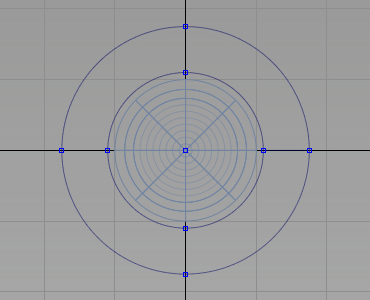

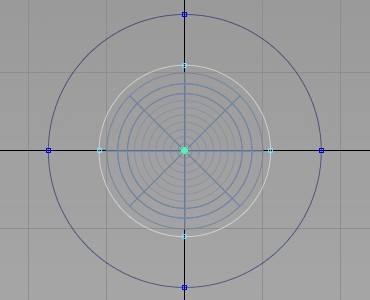

- 选择“Curves”>“Keypoint Curve Toolbox”，然后再选择“Keypoint Curve Tools”>“Circular Arc”，创建一个圆心位于原点、半径为 11 mm 的圆。
现在，使用这些圆为按钮最顶端的曲面创建圆弧。

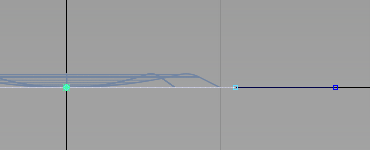

最大化“Left”窗口并缩放圆的右侧。使用两个圆上的关键点来确定圆弧。
- 选择“Curves”>“Keypoint Curve Toolbox”，然后选择“Keypoint Curve Tools”>“Arcs”>“Arc (three point)”
。系统将提示您放置圆弧的起点。启用点捕捉模式（按住
键 (Windows) 或

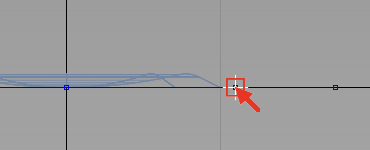

键 (Mac)）并选择内部圆上的关键点。
当系统提示您输入圆弧上的下一个点时，为曲线的峰值选择近似位置。该位置无需十分精确，因为稍后您可以使用信息窗口精确地设置圆弧的半径。

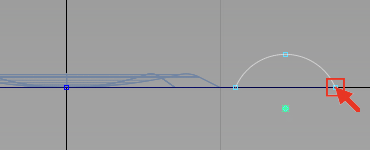

系统提示您放置圆弧的终点时，请再次启用点捕捉模式（按住
(Windows) 或 键 (Mac)）并选择大圆上的关键点。

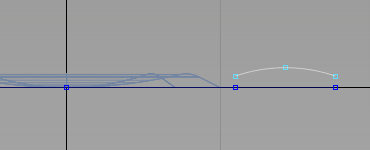

以近似的半径创建圆弧，但是起点和终点要精确。
- 使圆弧保持选中状态，选择“Windows”>“Information”>“Information Window”
。 打开“Attributes”部分，并将“Arc Length/Radius”更改为 10。
半径已更改，但终点仍处于原来的位置。
现在，将圆弧上移，直到将按钮曲面移动到机壳之上。
- 使圆弧保持选中状态，选择“Transform”>“Move”
并键入 r0,0,0.75，将圆弧沿 Z 坐标轴方向向上移动 0.75 mm。
- 最大化“Top”窗口。保持该曲线处于选中状态。使用该曲线来创建旋转曲面。
- 选择“Surfaces”>“Revolve”
并双击此图标打开选项窗口。 将“Sweep Angle”更改为 45，则“Segments”更改为 4，并确保“Axes”设置为“Global”，坐标轴设置为“Z”。
禁用“Continuity Check”（如果处于启用状态）。单击“Next”。

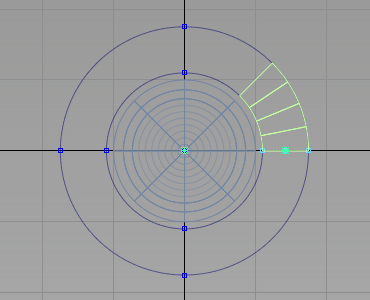

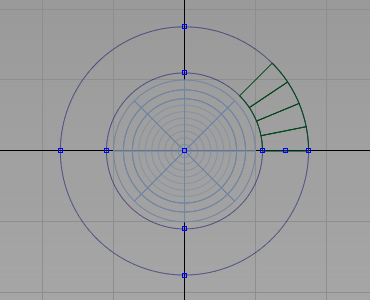

此时已创建旋转曲面。
现在，临时隐藏旋转曲面和圆弧，以便更方便地处理轮廓曲线。
- 选择“Pick”>“Object”
并选择曲面和圆弧。
- 选择“ObjectDisplay”>“Invisible”
以暂时隐藏曲面和曲线。
创建控制按钮拔模曲面
现在，修剪这两个圆来创建按钮轮廓。

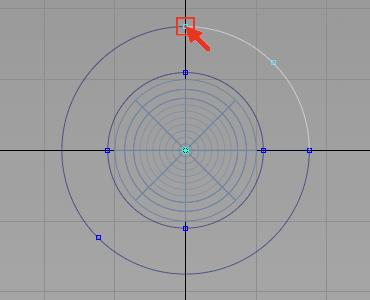

- 选择“Curves”>“Keypoint Curve Toolbox”，然后选择“Keypoint Curve Tools”>“Break & Join”>“Break Curve at Keypoint”

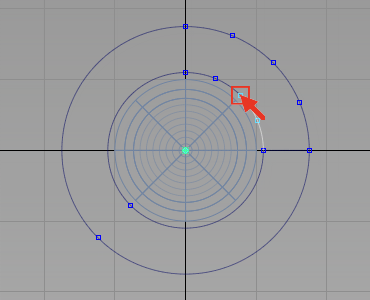

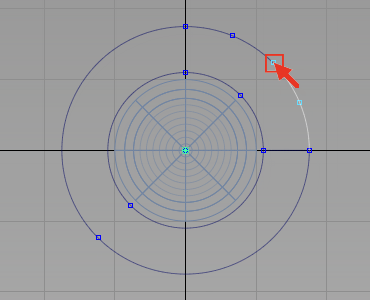

。 单击外部曲线最顶端的关键点。

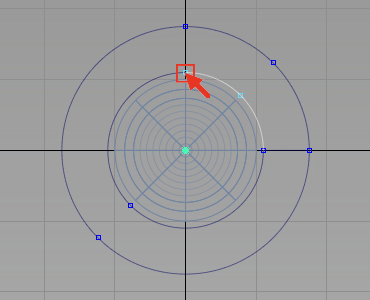

仍然在“Break at Keypoint”工具中，单击内部曲线最顶端的关键点。

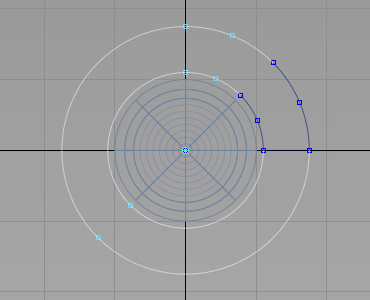

已分割曲线，并且现在右上侧的曲线段在其中心包含关键点。
现在，在这些关键点处中断曲线以创建 45 度曲线段。
单击每条曲线的中间关键点将其拆分为 45 度曲线段。

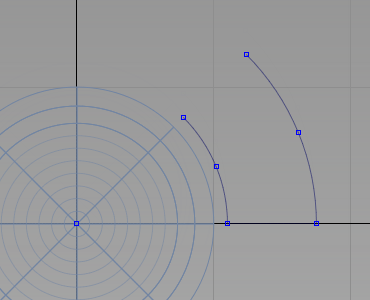

- 选择“Pick”>“Object”，然后选择圆上不需要的部分。
- 按
键删除这些曲线。
Trim Curves
接下来，修剪两段圆弧和线段来创建单一按钮的轮廓。
- 选择“Curves”>“Keypoint Curve Toolbox”，然后选择“Keypoint Curve Tools”>“Lines”>“Line”
，并捕捉到栅格点（
键 (Windows) 或
键 (Mac)）创建一条水平线。创建超长的线段，以便您可以将其用于修剪。
- 选择“Transform”>“Move”并键入 0.1，将线段沿 Y 坐标轴向上移动 1 mm。

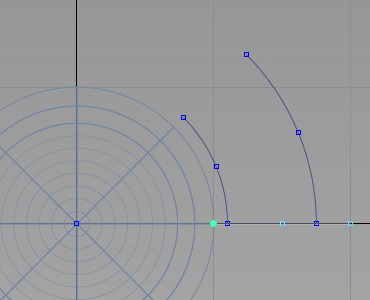

- 选择“Curve Edit”>“Curve Section”

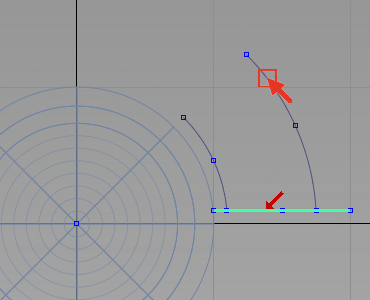

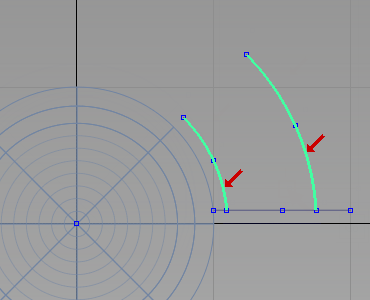

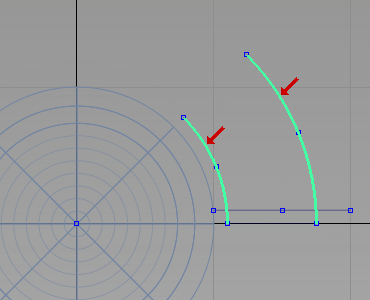

。 系统将提示您选择要修剪的曲线。单击线段上面的两段圆弧，并单击“Go”按钮
系统将提示您选择修剪曲线。选择线段。

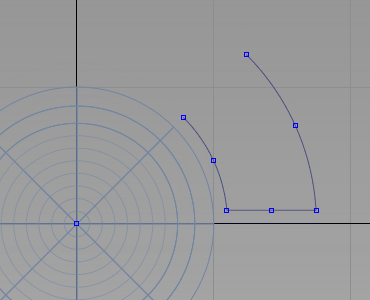

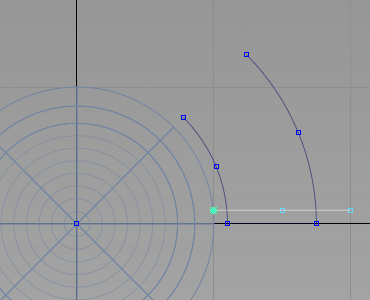

此时圆弧已被修剪。

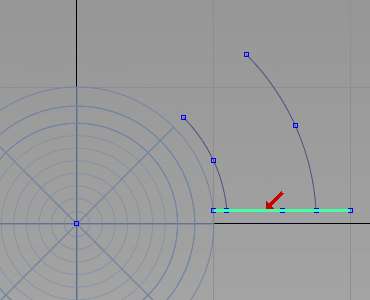

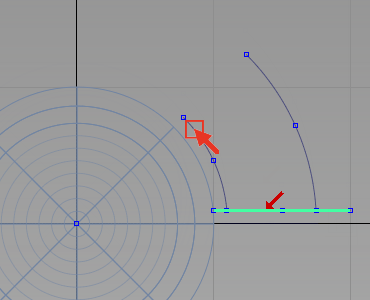

- 再次选择“Curve Edit”>“Curve Section”，然后选择线段。确保选择两段圆弧之间的曲线，以保留这一部分线段，然后单击“Go”。
系统提示您选择正在修剪的曲线时，首先选择外面的圆弧。
然后选择里面的圆弧以完成修剪。
创建拔模曲面
- 最大化“Perspective”窗口。

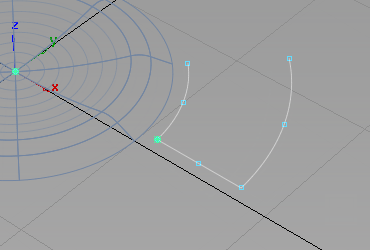

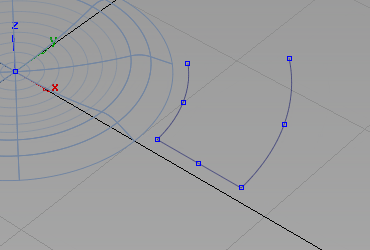

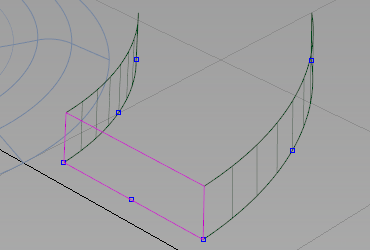

- 选择“Pick”>“Object”，然后选择两条曲线，如图所示。

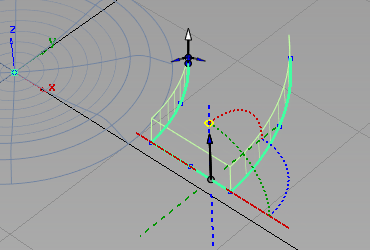

- 选择“Surfaces”>“Multi-Surface Draft”

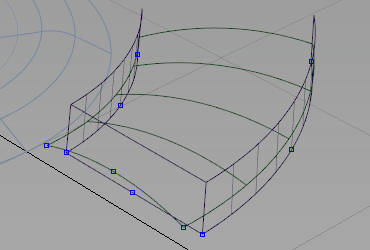

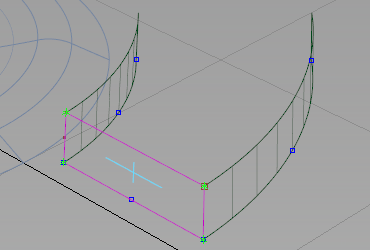

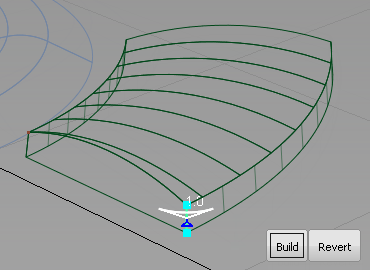

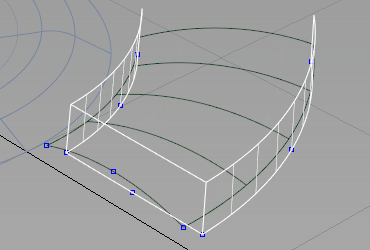

，然后双击以打开选项窗口。 将“Draft Angle”设置修改为“-2”度，将“Length”修改为“2”mm，选择“Intersect Flanges”，然后单击“Build”。
提示：拉伸方向在上次拔模操作中可能已设置为 –Z。单击蓝色虚线，确保蓝色的箭头向上指向 Z 坐标轴正方向。
注：根据您的曲线，您可能需要将“Draft Angle”更改为 +2，以获得向内倾斜的拔模侧壁。
- 选择“Delete”>“Delete Construction History”
。
使按钮相交并进行修剪
现在，使按钮曲面相交并修剪按钮曲面来创建经过修剪的模型，然后使用“Round”工具完成按钮设计。

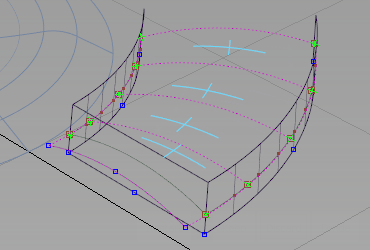

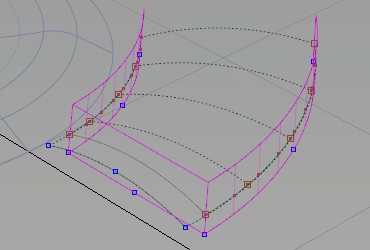

- 选择“Surface Edit”>“Create CurvesOnSurface”>“Intersect”
。 - 选择中间的拔模曲面并单击“Go”。
- 单击相邻的拔模曲面。创建相交曲线。

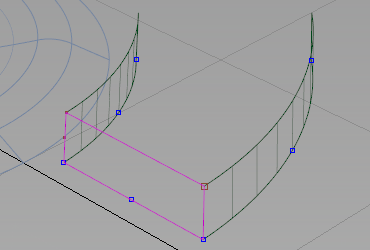

- 选择“Surface Edit”>“Trim”>“Trim Surface”
。 - 单击中间的拔模曲面，然后再次单击它以将其选中进行修剪。
- 单击“Keep”。至此已完成该曲面的修剪。
- 对其他两个曲面重复此过程。
- 选择“ObjectDisplay”>“Visible”
再次使按钮的旋转曲面可见。
- 选择“Pick”>“Object”并拾取拔模曲面。
- 选择“Surface Edit”>“Create CurvesOnSurface”>“Intersect”。
选择拔模曲面后，系统将提示您选择相交的曲面。
选择控制按钮的每个线段以选择相交曲面。

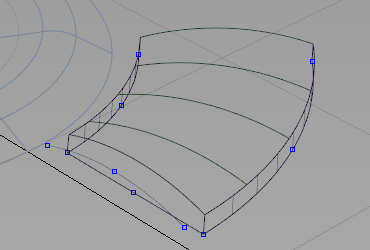

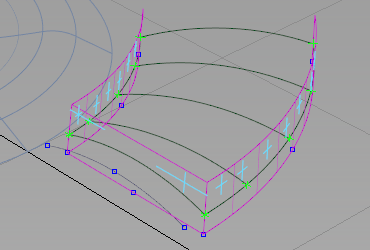

曲面已相交，并创建了面上曲线。
- 选择“Surface Edit”>“Trim”>“Trim Surface”。
按照提示修剪旋转曲面。
修剪拔模曲面的顶端部分。
- 选择“Pick”>“Component”
选中所有曲线，并将它们指定给“Curves”层。 - 选择所有曲面，然后选择“Delete”>“Delete Construction History” 。
为多条边添加圆角
- 选择“Surfaces”>“Round”
，然后双击选项框打开选项窗口。 - 展开“Default Corner Types”，并将“Unequal Radius Corner”更改为“Single Surface”以创建单个圆角面。

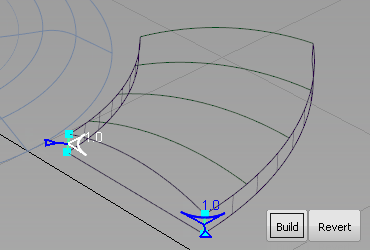

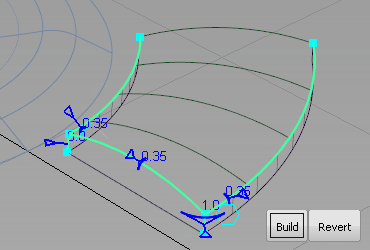

- 选择侧边之一，并在提示行中键入 1 以将圆角半径设置为 1 mm。
- 选择另一个侧边并将其半径值保留为 1。
- 选择最顶端的边之一，并在提示行中键入 0.35 将圆半径更改为 0.35mm。
- 选择其他顶部边。

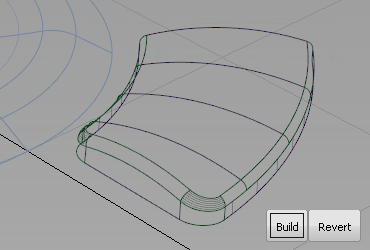

- 单击“Build”按钮创建圆角。
对多个边使用圆角工具的优点在于可自动构建过渡倒角曲面。
保存您的作品
将您的作品保存在“Lessons”项目的“wire”文件夹中。将此文件命名为“myMP3Player6.wire”。
