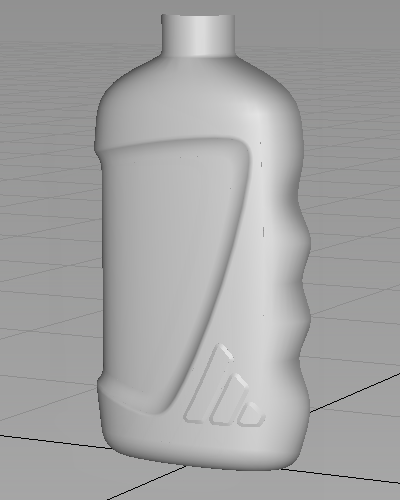

在此部分中，将在瓶身底部创建浮雕商标。
可使用偏移曲面创建商标曲面，对其进行修剪以创建商标轮廓，并通过“Freeform Blend”将其平滑连接到主曲面。
打开教程文件（可选）
如果成功完成第 4 部分，可以直接进行下一步骤：修剪瓶体曲面。
如果未成功完成第 4 部分，请打开名为 showergel_Part4.wire 的文件，该文件位于 CourseWare 项目的 wire 文件夹中。此文件包含第 4 部分中完成的模型。
修剪瓶身曲面
使用“Freeform Blend”创建过渡曲面。此工具可快速在两个边之间创建切线或曲率过渡，这在边由多个断面组成时尤为有用。
使用“Offset”工具创建浮雕商标曲面。
首先将外部商标曲线投影到主曲面上。

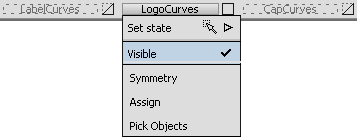

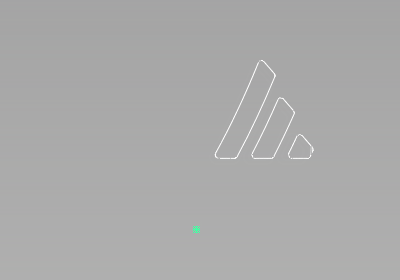

- 首先，使“LogoCurves”层可见。
- 最大化“Left”窗口以指定投影方向。
- 选择“Surface Edit”>“Create CurvesOnSurface”>“Project”
。 -

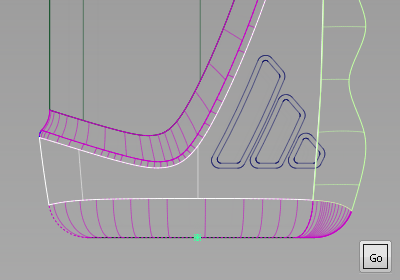

系统将提示您选择曲面。选择瓶体主曲面和指握凹槽曲面。

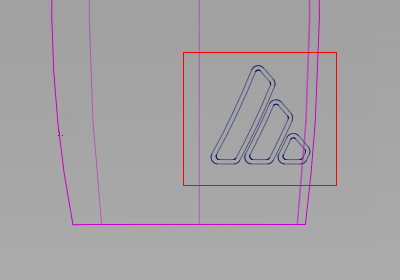

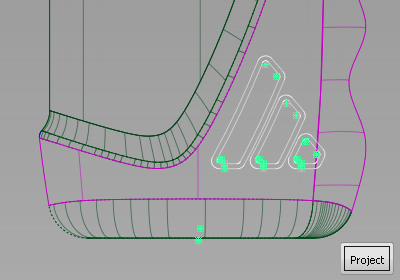

- 单击“Go”。系统将提示您选择要投影的曲线。由于商标详图中存在许多曲线，所以请拖动选择框以框选所有这些曲线。
所有曲线将亮显。

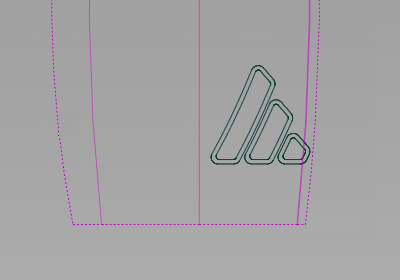

- 单击“Project”对这些曲线进行投影。将会在两个曲面上创建面上曲线。

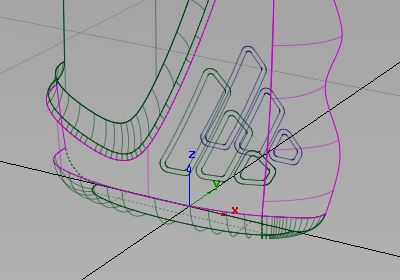

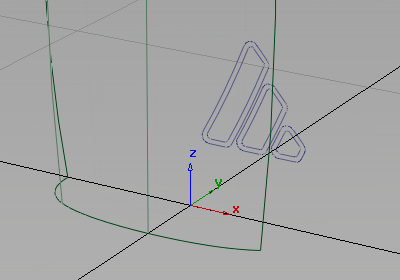

- 最大化“Perspective”窗口，清楚地查看面上曲线。
然后修剪主曲面。
- 选择“Surface Edit”>“Trim”>“Trim Surface”
工具。系统将提示您选择要修剪的曲面。首先单击瓶体主曲面。

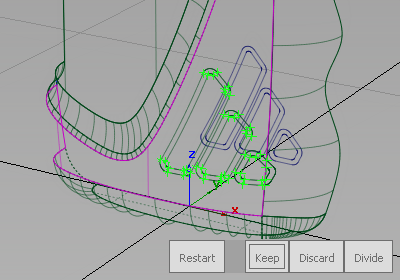

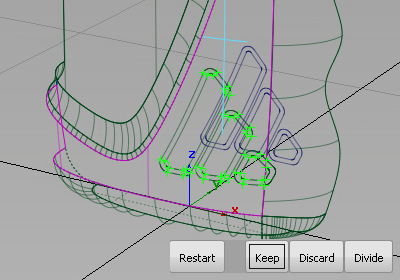

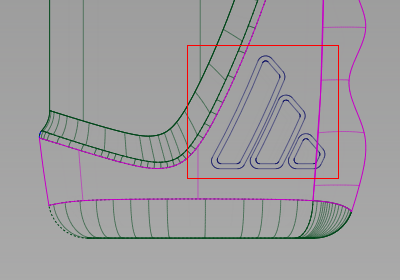

- 在提示选择修剪区域时，请单击要保留的瓶体曲面部分，如下所示。
单击“Keep”按钮修剪此曲面。

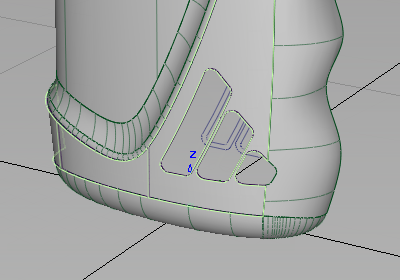

此曲面将修剪为外部曲线，并忽略内部曲线。

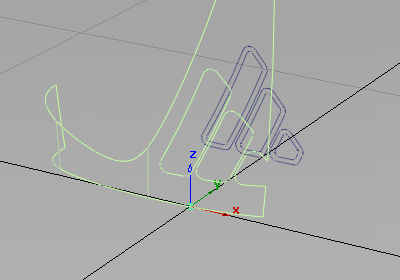

对指握凹槽曲面执行同一操作，修剪掉商标与曲面相交处的小棱角。
- 选择“Surface Edit”>“Trim”>“Trim Surface” 工具并按照提示修剪指握凹槽曲面。

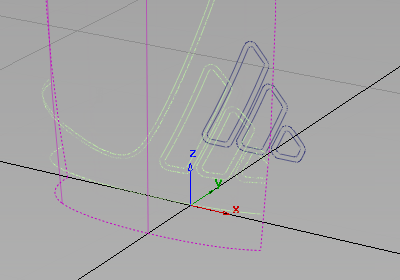

至此已对曲面进行了修剪，允许商标细节获得浮雕效果。
创建偏移曲面
若要创建“浮雕”效果，请将瓶体主曲面向瓶外侧偏移 0.5 mm。然后，将此曲面修剪到内部商标曲线。
首先为新的偏移曲面创建一个层。
- 选择“Layers”>“New”
创建一个层。
此层只用于临时组织模型，因此无需进行重命名。
现在，创建偏移曲面。
- 选择“Object Edit”>“Offset”
并选择瓶体主曲面。

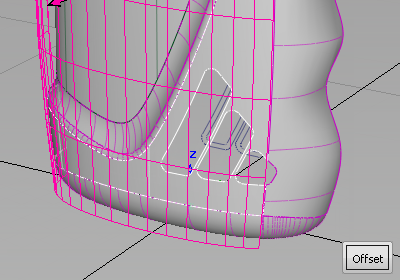

该箭头指示偏移的方向。它应该指向瓶子的外部。如果没有指向瓶子的外部，请在其上单击以反转其方向。
- 在提示行中，键入偏移值 0.5，然后按 Enter 键。
单击“Offset”以创建曲面。
- 将曲面指定给新层。

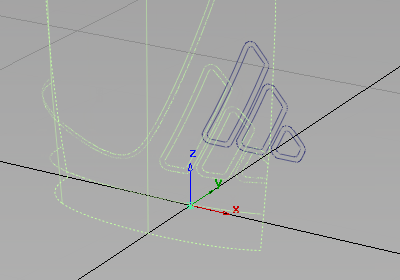

- 使“Bottle”层不可见，以便屏幕上仅显示新曲面。
偏移曲面时，面上曲线和所做的修剪也随之偏移。由于您不希望发生这些情况，因此取消修剪曲面并移除面上线。
- 在该曲面仍处于选定状态时，选择“Surface Edit”>“Trim”>“Untrim”
。双击此工具图标，以打开选项窗口。 - 选择“All”选项，然后单击“Go”，这样通过一步操作即可将曲面完全取消修剪。
- 选择“Pick”>“Object Types”>“Curve on Surface”
，并拖动一个拾取框，框住所有面上线以将其选中。
- 按
键删除面上曲线。

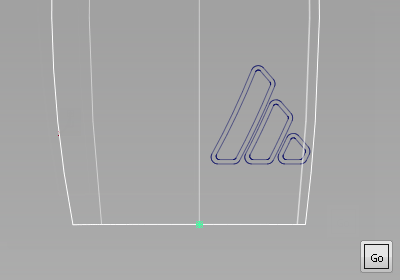

- 最大化左视图。您可以看到商标曲线超出了曲面一小部分。最简单的解决方法是稍微延伸曲面以使曲线适合曲面。
以交互方式使用“Extend”工具通过目测将曲面稍微延伸。
- 选择“Object Edit”>“Extend”
以打开“Extend Object”选项框。 将“Extend Type”更改为“Linear”，然后单击“Go”。
- 单击曲面的右侧边。
系统将询问您是否要移除构建历史，请选择“Yes”。
- 使用鼠标左键

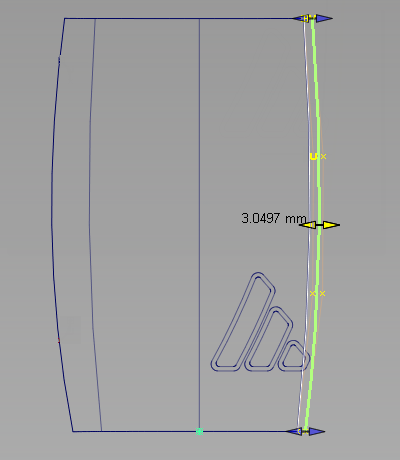

小心地拖动中间的箭头，以将曲面延伸至恰好位于内部商标曲线之外。
提示：如果过度延伸了曲面，可在提示行上输入 0 使曲面恢复到原始形状。
修剪偏移曲面

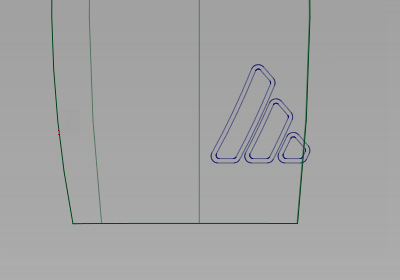

现在，将曲线投影到偏移曲面上，以便将其修剪为内部商标形状。
- 选择“Surface Edit”>“Create CurvesOnSurface”>“Project”。
-
系统提示选择曲面时，选择偏移曲面并单击“Go”。
- 出现提示时，选择要投影的曲线。使用拖动框选择所有曲线。
- 单击“Project”将其投影到曲面上。

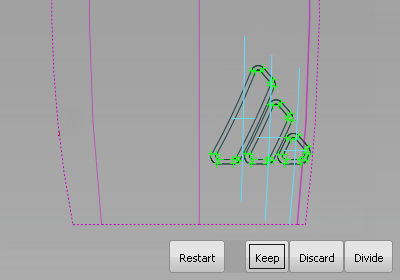

接下来，修剪偏移曲面，以便仅保留三个内部形状。
- 选择“Surface Edit”>“Trim”>“Trim Surface” 工具，然后单击偏移曲面。

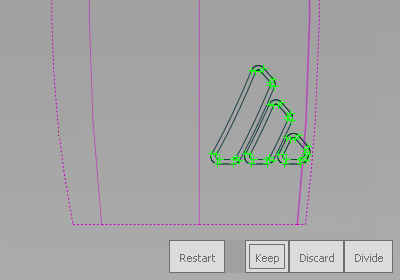

- 选择三个内部区域，并单击“Keep”。

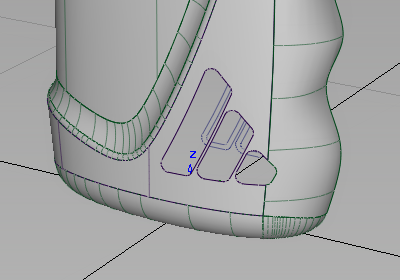

曲面将修剪为商标的三个部分。

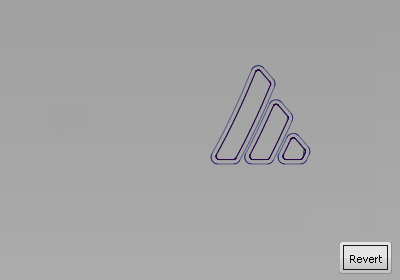

现在应该整理层。
- 使“LogoCurves”层不可见。
- 选择“Pick”>“Object”
，并选择偏移曲面。
- 在“Bottle”层选项卡上，选择“Assign”。
曲面将从屏幕上消失，因为将其放到了不可见的层上。

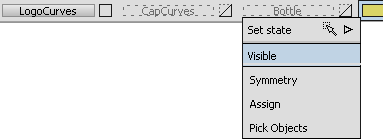

- 使“Bottle”层可见，并确认该层上存在新偏移曲面。
- 通过选择“Layers”>“Delete”>“Unused layers”
移除临时层。
创建自由过渡曲面
若要使商标具有平滑的“浮雕”边，可使用“Freeform Blend”工具从外部形状过渡到内部形状。
- 最大化透视视图，并使用诊断着色显示确认已为过渡曲面创建间隙。
然后，创建自由过渡曲面。由于商标形状由许多曲线组成，您可以使用“Chain Select”选项选择完整边。
- 选择“Surfaces”>“Multi-Surface Blend”>“Freeform blend”
，并双击此图标以打开选项窗口。 - 将“Side 1 Continuity”和“Side 2 Continuity”更改为“G0 Position”。
选择“Explicit Control”。
选择“Chain Select”选项，并使选项窗口在屏幕上处于打开状态。

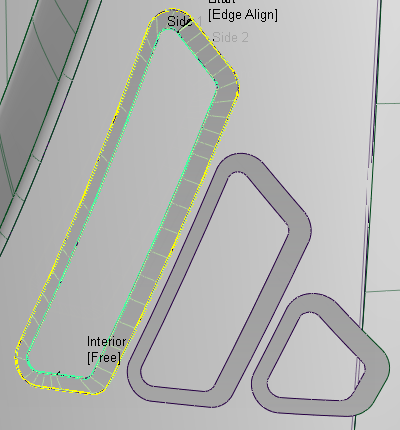

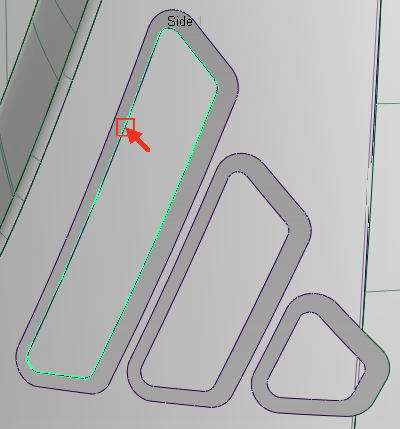

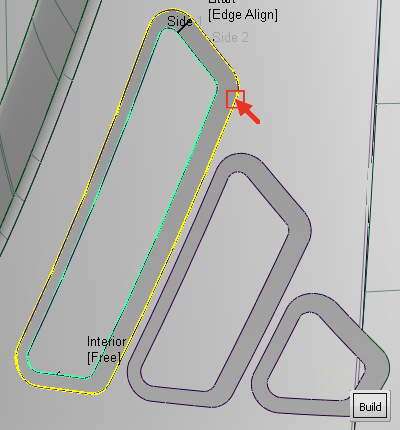

- 系统将提示您拾取输入曲面曲线。如下所示，单击第一个商标偏移曲面的边。
整个边将选定并以绿色亮显。
- 接下来，单击瓶曲面上的边。
此操作会选中该边并以黄色亮显。
- 单击“Build”构建自由过渡。
- 若要继续构建过渡曲面，请在“Freeform Blend”选项窗口中单击“Next”。
- 重复此过程创建另外两个过渡。

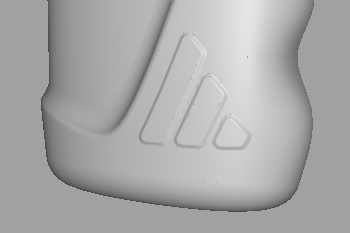

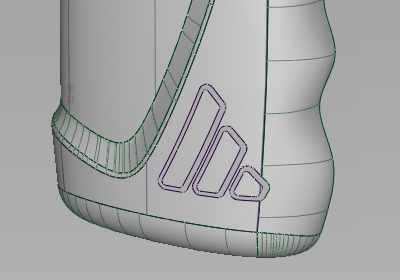

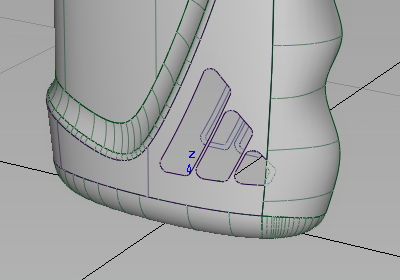

使用“Diagnostic Shading”评估商标的浮雕效果。
- 最后，确保将所有曲面都指定给“Bottle”层。
保存您的作品
- 将您的作品保存在“Lessons”项目的“wire”文件夹中。
- 将此文件命名为“myshowergel5.wire”。
