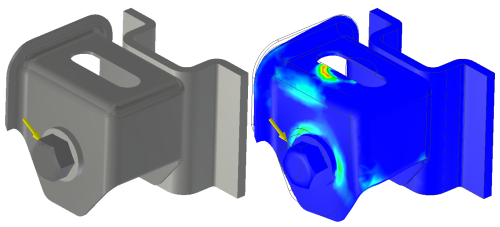

在应力分析过程中，您将定义材料和边界条件（包括载荷和约束）、指定接触条件，还可以选择指定网格配置。输入这些标准之后，即可相对于所定义的条件来运行仿真和查看行为。
通过 Inventor 应力分析，您可以使用突破性的 h/p 自适应技术来快速执行各种仿真。您可以在模型上执行驱动尺寸研究，以分析几何变量对设计的影响。仿真有助于您识别性能问题，并找到更好的设计备选方案。
应力分析的主要功能
- 针对一个或多个仿真研究的结构化静态应力分析和模态应力分析。
- 用于控制结果准确性的自动自适应特征。
- 大量可供选择的边界条件（载荷和约束）。
- 捕获 Inventor 模型中的部件/零件/特征/尺寸，以便在模型和参数化假设分析中获得更好的可视化效果。
- 在部件的不同零件之间建立各种接触条件（包括弹性接触条件）的模型。
- 评估和比较多个设计备选方案。揭示几何图元中的更改对功能性产品行为的影响。
- 使用设计备选方案的多标准优化和实时验证。
- 轻松定义仿真前后的各种本地和全局约束。
- 本地和全局网格控制。
- Autodesk 材料库，并可以使用材料编辑器定义其他材料。
- 广泛适用的后处理功能，用于以三维方式检查结果以及发布 Web 报告。
应力分析环境
“应力分析”界面分为三个主要区域：仿真浏览器、图形区域和设计约束表。这些区域显示了与激活仿真相关联的内容。非激活仿真的背景为灰色
仿真浏览器
显示仿真，装配层次视图中包含零件（或部件）与仿真参数，并嵌套有各级别的特征和属性信息。您可以：
- 复制完整仿真或在仿真之间复制仿真对象。
- 在某节点上单击鼠标右键，以显示关联菜单选项。
- 展开文件夹，选择节点，将看到图形区域中的选择会交叉亮显。
图形区域
显示模型几何图元和仿真结果。
- 更新以显示仿真的当前状态。
- 包含视图操纵工具
设计约束表
此表具有两种模式来显示设计约束标准（包括值和限制）和参数范围。在模型显示模式中，列出了设计约束。执行仿真后，指定范围内外的区域由不同的颜色标明。您可以调整表中的值，从而更改显示的结果。
- 在模型显示时，显示参数值和设计约束。
- 在模型视图和结果视图中均可获得优化的值。
界面中的其他常见部分包括：
- 无模式对话框，便于选择几何图元。
- 选择过滤器。
- 模型的三维动画预览置换。
应力分析工作流程
从高层次的视角看，典型的应力分析工作流与下面类似：
- 设定期望值：使用概念模型评估物理行为。
- 预处理：将物理学引入数字模型，并定义要执行的分析。
- 求解：求解数学模型。
- 后处理：显示和评估结果。
- 复查期望值：比较结果和初始期望值。
- 结论(改进输入)：结果与期望值匹配吗？
- 如果答案为“否”，请复查并修改输入以改进结果。修改可包括（但不仅限于）：减少几何复杂性、删除可疑几何图元、更改载荷或约束，更改分析类型等。您可以探索多种方法来优化分析结果，以使其符合期望值。重点在于优化是一个极为反复的过程。
- 如果答案为“是”，则分析工作可告以结束。可能的结果是您的设计得以优化和改进。
Inventor 应力分析处理此过程的预处理阶段、求解阶段、后处理阶段、复查阶段和改进输入阶段。
Inventor 应力分析工作流
若要开始应力分析过程，首先请为零件选择一种适当的材料。材料必须符合分析要求，例如杨氏模量、密度和屈服强度必须为非零正值。泊松比的值要在 0.0 到 0.5 之间。Inventor 中提供了大量材料。您可以使用材料编辑器定义其他材料。
以下是使用 Inventor 应力分析来分析零部件的典型工作流示例。这些步骤并不全面，并不代表在分析中仅能使用这些步骤。
-
预处理：
打开零部件、零件或部件。 - 进入应力分析环境。
- 单击“创建仿真”。
- 指定仿真特性。
- 排除不想包含在仿真中的零部件。
- 为参与分析的所有零件指定材料。
- 指定和应用约束。对模态分析来说，不必执行这一步骤。
- 指定载荷的位置和大小。对模态分析来说，不必执行这一步骤。
- 评估接触，并按需指定。
- 可选：指定适当的网格粗略度或精细度。
- 可选：预览网格以确保网格符合您的设计。
-
求解
运行仿真。 -
处理后：
查看结果。 - 做出必要的更改以优化零件或部件。更改可包括添加特征或抑制可疑特征。
- 重新运行仿真以更新结果。
- 使用结果收敛和解析可以确保结果尽可能精确。对于多时间点支持和预加应力的模态结果，将禁用结果收敛。
- 重复该过程，直至零部件优化。
- 准备好后，基于结果创建报告。
应力分析设置
应力分析设置在每个文档上均适用。这些设置定义了所有新仿真的默认值。如果在处理分析的过程中更改了设置，则分析不会受到影响。只会影响到更改设置之后创建的仿真。
应力分析向导
使用“分析向导”可以帮助准备模型和说明分析结果。该向导可为浏览适当的分析工作流提供互动式帮助。该向导介绍了其他学习资源材料（例如帮助、教程和 Skill Builder）的好处，具有以下属性：
- 初始显示的内容是与上下文有关的内容。例如，如果您在为模型应用载荷时访问该向导，则该向导将打开以显示与载荷定义相关的内容。
- 内容以决策树的形式显示，从而反映了正确的分析工作流。该向导会询问您要做什么，然后您需要单击相应的链接来回应。
- 包含可展开的内容小节、指向该向导内页面的链接以及您单击后可以启动命令的文本。
- 向导窗口可浏览和固定。
对话框警告消息
“分析”、“网格”、“接触”和“生成配置”对话框中都可以显示状态消息。这些对话框中可以显示图标，来指示关联的消息是通知、警告还是错误。
与消息关联的“通知”
、“警告”
和“错误”
图标可以指示是否可在不加修改的情况下继续该过程。例如，如果您在包含未指定的材料的模型上运行静态应力分析，则“分析”对话框中会显示以下消息：
[分析: XXX] 无法运行。未正确定义某些材料。
此错误消息表示如果不加修改，分析不能继续进行。在这种情况下，必须为所有零件指定材料。
