可以使用随 CAD 文件导入的几何图形中的三维线、曲线和边缘放置三维梁。 这样,工程师能够通过三维建筑图形的数据对复杂维度框架进行建模, 从而不需要在 Revit 中重新创建设计。
使用导入的图形放置梁
- 导入 CAD 模型。 请参见导入或链接 CAD 格式。
- 打开要在其中放置梁的三维视图。
提示: 将“
视觉样式”修改为“线框”,以查看模型的所有线。
- 单击“结构”选项卡
“结构”面板
(梁)。
- 在类型选择器中选择一种梁类型。
- 在“属性”选项板中,修改梁参数。
- 单击“修改 | 放置梁”选项卡
“绘制”面板
(拾取线)。
- 在选项栏上选择:
- 要放置梁的适当放置平面。 端点 Z 方向偏移是基于此标高计算的。
- 结构用途
- 三维捕捉

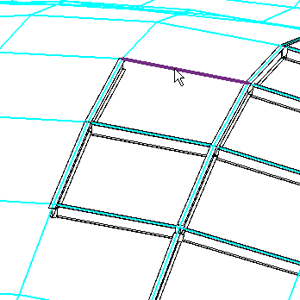

- 将光标移到导入的图形上。 将光标放置在有效的三维线、曲线和边缘参照上时,它们将高亮显示。

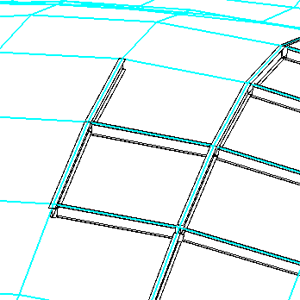

- 单击要放置梁的有效线、曲线和边缘。

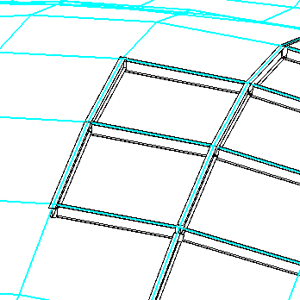

共享公共端点的梁将彼此连接,并且遵从连接和缩进行为准则。 请参见框架图元和柱上的连接和缩进。
三维梁放置后,便独立于导入的图形。 可以取消该图形与 Revit 项目的链接或将其从 Revit 项目中删除,而不会影响放置的梁的方向。
