Interpolate Point

Point: Interpolate

加入在起點和目標點之間位於內插距離的點。

Properties

在「Properties」面板中指定下列參數。

Point
Point Number	指定點編號。您可以變更自動產生的「Point Number」值。
Point Codes	指定代碼以指定至點。
Point Geometry Type
Type	指定點類型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	指定與其他幾何圖形性質值相對的點。
Destination Point	指定目標點。
Interpolate Parameter	指定「From Point」和「Destination Point」之間的內插距離，以該距離繪製點。 按一下 [...] 以開啟「Expression Editor」，您可以在其中輸入或計算值。
Auto Add Link
Auto Link To From Point	從在「From Point」列中指定的點繪製連接到目前的點。
Name	指定連接的名稱。
Codes	指定代碼以指定給連接。
Miscellaneous
註解	指示關於點的注意事項。註解可以顯示在「Preview」面板中。

範例

若要查看如何使用此幾何圖形元素的範例，請開啟以下範例 PKT 檔：

Point Interpolate Point Example.pkt

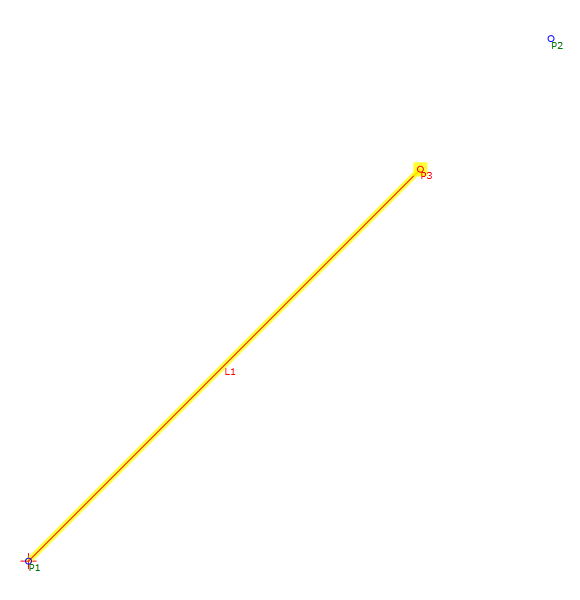

在此範例中，P3 是點 P1 和 P2 之間距離的 75%。

若要審閱參數，請在「Flowchart」中選取「Interpolate Point」，然後查看「Properties」面板的「Point Geometry Properties」區段。
