Delta X on Surface

Point: Delta X on Surface

加入位於目標地形上另一個點指定偏移的點。

Properties

在「Properties」面板中指定下列參數。

Point
Point Number	指定點編號。您可以變更自動產生的「Point Number」值。
Point Codes	指定代碼以指定至點。
Point Geometry Type
Type	指定點類型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	指定與其他幾何圖形性質值相對的點。
Delta X	指定相對於在「From Point」列中指定的點的偏移值。 按一下 [...] 以開啟「Expression Editor」，您可以在其中輸入或計算值。
Surface Target	指定地形目標參數。
Offset Target	指定偏移目標參數。指定偏移目標後，目標物件的偏移將取代指定的「Delta X」值。
Auto Add Link
Auto Link To From Point	從在「From Point」列中指定的點繪製連接到目前的點。
Name	指定連接的名稱。
Codes	指定代碼以指定給連接。
Miscellaneous
Comment	指示關於點的注意事項。註解可以顯示在「Preview」面板中。

範例

若要查看如何使用此幾何圖形元素的範例，請開啟以下範例 PKT 檔：

Point Delta X On Surface Example.pkt

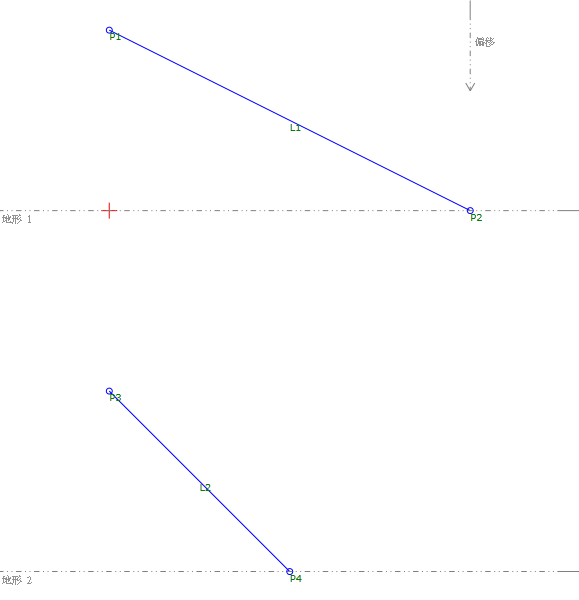

範例 PKT 包含兩個「Delta X On Surface」點範例。在「Flowchart」中，每個範例以獨立的順序構建。每個範例均具有指定的「Delta X」值，但該值在「Offset Target」(P1 至 P2) 範例中被取代。

若要審閱參數，請在「Flowchart」中選取該「Slope to Surface」點，然後查看「Properties」面板的「Point Geometry Propertie」區段。
