Síla

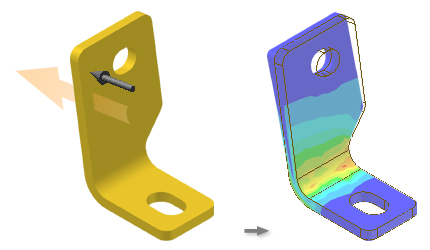

Použije na vybrané plochy, hrany nebo vrcholy sílu zadané velikosti. Při výběru několika položek je výběr omezen na stejný typ jako první výběr.

Přístup:

Pás karet: karta Pevnostní analýza panel Zatížení možnost Síla Alternativně klikněte pravým tlačítkem na uzel zatížení v prohlížeči a vyberte položku Zatížení silou.

Umístění	Určuje plochu, hranu nebo vrchol, na které se má zatížení použít.
Směr	Určuje směr síly. Výchozí směr je normálový k vybrané ploše a s hodnotou velikosti. Velikosti jsou použity na plochu. Selektor směru se automaticky aktivuje a umožňuje tak výběr geometrie k definování různých směrů zatížení. Příkaz Obrátit směr obrací směr vybraného vektoru.
Velikost	Určuje velikost síly.
OK	Vytvořte sílu a zavřete dialog.
Storno	Uzavřete dialog bez vytvoření síly.
Použít	Vytvořte sílu a nechte dialog otevřený.
(Další)	Rozbalí dialog a zobrazí tak přídavné ovládací prvky k určení vektoru síly a řízení zobrazení symbolu.
Použít vektorové komponenty	Aktivuje ovládací prvky vektoru, abyste mohli jednoznačněji definovat vektor silové zátěže. Určete velikost odpovídajících vektorových komponent pro: Vektorové komponenty Fx = komponenta X Fy = komponenta Y Fz = komponenta Z
Zobrazit symbol	Je-li zaškrtnuta tato možnost, zobrazí se v grafické oblasti symbol síly.
Měřítko	Určuje měřítko symbolu síly. Velikost symbolu můžete zvětšovat nebo zmenšovat.
	Určuje barvu symbolu síly.
Název	Určuje název zatížení. Uživatelem zadaný název se zobrazí v prohlížeči.
