dialog Předpis zaoblení

Vytvoří zaoblení s konstantním poloměrem hran, které vyhovují předpisům. Předpisy obsahují zdrojový výběr entit (prvků a ploch). Identifikujte hrany na základě příkazů interakce. Použijete-li například výrok „všechny hrany, které generují daný prvek při protnutí tělesa“, uvedené hrany se zobrazí při vytvoření nebo aktualizaci prvku.

Přístup:

Pás karet: karta Model 3D panel Plastická součást Zaoblení podle pravidla

Uživatelské rozhraní je uspořádáno do tabulky, každý řádek obsahuje jedno pravidlo a odpovídající sadu zdrojového výběru.

Zdroj

Určuje základní sadu výběru použitou pravidlem. Může být nastaveno na:

• Prvky – pro výběr jednoho nebo více prvků cílového tělesa, které budou použity předpisem tohoto řádku.
• Plochy – pro výběr jedné nebo více ploch cílového tělesa.

Indikátor výběru

Kliknutím na pero aktivujte výběr elementů zdroje. Když se pero změní na ukazatel, výběr bude aktivní.

Seznam výběru

Zobrazuje počet vybraných položek každého řádku Zdroj.

Poloměr

Zobrazuje poloměr konstantního poloměru zaoblení každého řádku.

Pravidlo

Určuje předpis aktivního řádku. Dostupné předpisy závisí na nastavení Zdroj:

Zdroj: prvky, typy prvků:
	Všechny hrany – všechny hrany generované samotnými prvky a průsečíkem prvků a tělesa, u něhož bude použito zaoblení. Oproti součásti – pouze hrany tvořené plochami prvků a plochami tělesa součásti, u něhož bude použito zaoblení. Oproti prvkům Po nastavení tohoto předpisu se v dialogu zobrazí selektor rozsahu prvků. Zaobleny budou pouze hrany generované průsečíkem prvků zdrojové sady a prvků v sadě rozsahu. Volné hrany – pouze hrany tvořené plochami prvků v sadě zdrojového výběru určené k zaoblení.
Zdroj: plochy, typy pravidel:

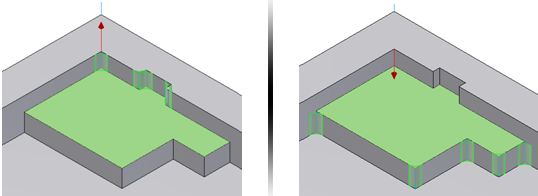

	Všechny hrany – všechny hrany generované vybranými plochami s kterýmikoliv jinými plochami tělesa součásti určenými k zaoblení. Oproti prvkům Po nastavení tohoto pravidla se v dialogu zobrazí selektor rozsahu prvků. Zaobleny budou pouze hrany generované plochami vybranými zdrojem a prvky v sadě rozsahu. Dopadající hrany – po nastavení tohoto pravidla se v dialogu zobrazí pole Dopadající hrany. Selektor Směr slouží k výběru osy a příkaz Obrátit k nastavení směru hran pro porovnávání předpisem. V tomto případě budou zaobleny hrany, které končí na zdrojových plochách, jsou rovnoběžné s vybranou osou (v rámci dané tolerance) a mají stejný směr. Možnost Tolerance umožňuje zachycení hran, které se odchylují od osy směru o určený úhel. Může být vhodná k zachycení všech bočních hran dutiny s úhlem zešikmení. Tip: Směr reference sousedních hran filtruje hrany tak, jak vyplývá z obrázku. Pokud se jedná o směr vzhůru, budou vybrány hrany, které „opouštějí“ plochu směrem nahoru. A naopak, směřuje-li šipka dolů, vybrány budou hrany, které „opouštějí“ plochu směrem dolů.

Možnosti konvexity

Veškeré hrany vybrané prvkem založeným na předpisech mohou uživatelé dále filtrovat podle konvexity. Můžete například vybrat pouze konkávní hrany, konvexní hrany nebo obojí (výchozí). Možnosti konvexity jsou pro každý řádek zaoblení založeného na předpisech kontextové a přepínač zobrazuje aktuální nastavení jednotlivých aktivních řádků.

	Všechny vnitřní – vybírá pouze konkávní hrany.
	Všechny vnější – vybírá pouze konvexní hrany.

(Další)

	Nastavuje možnosti zaoblení založených na předpisech. Výchozí nastavení jsou použitelná pro většinu konstrukčních prvků. Následující možnosti jsou stejná k zaoblení součásti:
		Průběh kolem ostrých hran Vytvářet kulovou plochu v rozích, pokud je to možné Automatické řetězení hran Zachovat všechny prvky
Odstranit sloučené plochy – odstraní z vyhovujících hran všechny hrany ležící na plochách, které sdílejí společnou geometrii s dalšími plochami sady výběru (označované jako „sloučené plochy“).

	Například plocha označená v obrázku je společná pro prvky vysunutí kvádru a válce.
	Při vytváření pravidla „Volné hrany“ pro zaoblení založené na předpisech, které ve zdrojové sadě obsahuje válec, získáte tento výsledek, bude-li možnost Odstranit sloučené plochy vypnuta.
	Tento výsledek získáte, bude-li možnost Odstranit sloučené plochy zapnuta.

Vyloučit – sady vyloučení zlepšují flexibilitu pravidel, protože odfiltrují hrany ležící na vybraných plochách nebo některé přímo vybrané hrany, které by jinak předpisům vyhovovaly. Vyloučení jsou platná pro celý prvek.

• Selektor Plochy – je možné vybrat sadu ploch, vyloučeny budou hrany tvořené těmito plochami.
• Selektor Hrany – je možné vybrat sadu hran určených k vyloučení v prvku zaoblení založeného na předpisech.
