Reference rozvinu/opětovného ohnutí plechu

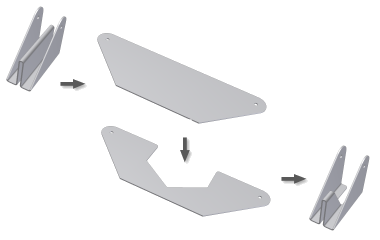

Dialog zobrazený během pracovního postupu rozvinutí a opakovaného ohnutí se liší pouze v označení funkcí buď jako Rozvin nebo Znovu ohnout. Tato reference se vztahuje na oba dialogy. Dialog obsahuje tři části pro výběr, kontextové znázornění a sadu příkazů podél dolní části.

Přístup:
	Přejděte na pás karet a klikněte na kartu Plech panel Upravit Rozvin nebo klikněte na kartu Plech panel Upravit Opakovaně ohnout.

Reference rozvinu nebo opakovaného ohnutí (A)
	Použitím tohoto příkazu vyberte plochu nebo referenční rovinu, která se má použít k definování reference, ke které se ohyby nebo svinutí rozvinují nebo znovu ohýbají. Tato reference je označena na obrázku v pravé části dialogu jako A. Při zadávání pracovního postupu je tento příkaz implicitně aktivní.

Geometrie rozvinu nebo opakovaného ohnutí (B)
	Použitím tohoto příkazu vyberte jednotlivé prvky ohybu nebo svinutí, které se mají rozvinout nebo znovu ohnout. Geometrie, kterou je možné pomocí tohoto příkazu vybrat, je označena na obrázku v pravé části dialogu jako B. Příkaz není přístupný dokud je reference vybrána.
	Použitím tohoto nástroje vyberte všechny prvky ohybu nebo svinutí, které se mají rozvinout nebo znovu ohnout. Geometrie, kterou je možné pomocí tohoto příkazu vybrat, je označena na obrázku v pravé části dialogu jako B. Příkaz není přístupný dokud je reference vybrána.

Náčrty (C)
	Použitím tohoto příkazu vyberte nepoužité náčrty, které se mají rozvinout nebo znovu ohnout. Geometrie náčrtu, kterou je možné pomocí tohoto příkazu vybrat, je označena na obrázku v pravé části dialogu C. Tento příkaz není dostupný, dokud je vybrána geometrie rozvinu nebo opětovného ohnutí.
	Nadřazená položka je viditelná – když jsou náčrty rozvinuté, kopie náčrtu je vytvořena a zobrazena na narovnané ploše. Původní náčrt (nebo nadřazený prvek) zůstane v ohnuté pozici. Zaškrtnutím této možnosti zobrazíte původní náčrt (v ohnuté pozici) a také rozvinutou kopii náčrtu.

Panel obrazu dialogu
	V dialogu Rozvin nebo Znovu ohnout se objeví obrázek, který se mění v závislosti na dostupné geometrii.

Rozvin – s rovinnými plochami	Rozvin – bez rovinných ploch	Znovu ohnout – s rovinnými plochami	Znovu ohnout – bez rovinných ploch
Rozvin – stáčený profil	Znovu ohnout – stáčený profil

Zapnout/vypnout náhled prvku – zapíná nebo vypíná náhled výsledku ohnutí nebo rozvinutí.

OK	Vytvoříte (nebo upravíte) rozvinutí nebo opětovné ohnutí pomocí určených výběrů a dialog zavřete.

Storno

Zrušíte všechny úpravy provedené s parametry nebo možnostmi a zavřete dialog.

Použít

Vytvoříte (nebo upravíte) rozvinutí nebo opětovné ohnutí pomocí určených výběrů a necháte dialog zobrazený k dalším úpravám.
