3D nosníky je možné umístit pomocí 3D úseček, oblouků a hran z geometrie importované v souborech CAD. To umožňuje inženýrům vymodelovat složitou trojrozměrnou rámovou konstrukci na základě dat 3D architektonického výkresu. Díky tomu není v aplikaci Revit nutné znovu vytvářet návrhy.
Umístění nosníků pomocí importovaných výkresů
- Proveďte import modelu CAD. Viz část Import a připojení formátů CAD.
- Otevřete 3D pohled, do něhož mají být umístěny nosníky. Tip: Zobrazte všechny čáry modelu tak, že v poli Styl zobrazení změníte nastavení na možnost Drátový model.
- Klikněte na kartu Struktura
panel Struktura
(Nosník). - V seznamu Výběr typu vyberte typ nosníku.
- Na paletě Vlastnosti upravte parametry nosníku.
- Klikněte na kartu Upravit | Umístit nosníkpanel Kreslit
(Vybrat čáry). - Na panelu Možnosti vyberte:
- příslušnou rovinu umístění, na kterou budou panely umístěny, Na základě této roviny se vypočítají odsazení koncových bodů ve změru osy Z.
- konstrukční použití.
- 3D uchopení

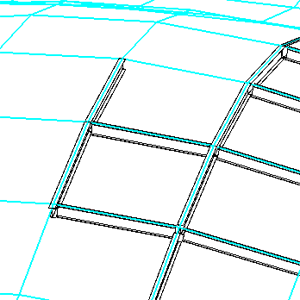

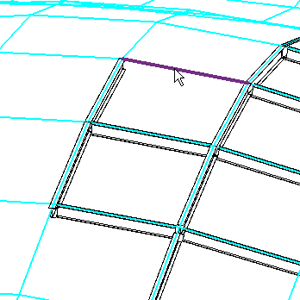

- Umístěte kurzor na importovaný výkres. Umístěním kurzoru na platné 3D úsečky, oblouky a reference hran dojde k jejich zvýraznění.

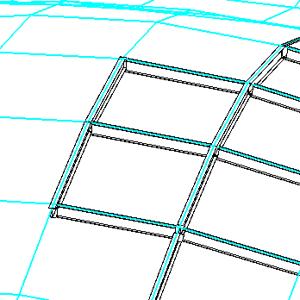

- Kliknutím na platné úsečky, oblouky a hrany umístěte nosníky.
Nosníky, které sdílejí společné koncové body, jsou navzájem spojeny a jejich chování se řídí principy spojení a ořezání. Viz část Spoje a omezení rámových konstrukčních prvků a sloupů.
Jakmile jsou 3D nosníky umístěny, jsou na importovaném výkresu nezávislé. Výkres je možné z projektu aplikace Revit odstranit či odpojit bez ovlivnění orientace umístěných nosníků.
