Přidání konstrukční podlahy nebo podlahy

Podlahy a konstrukční podlahy se vytvářejí pomocí náčrtu. Čáry pro hrany desky můžete nakreslit buď vybráním stěn nebo pomocí nástroje Čáry. Náčrt podlahy se obvykle provádí v půdorysném pohledu, ačkoliv ji lze nakreslit také v 3D pohledu za předpokladu, že je pracovní rovina 3D pohledu nastavena na pracovní rovinu, kam chcete umístit konstrukční podlahu. Horní část konstrukční podlahy je odsazena ve vztahu k úrovní, na které se nachází. Informace o parametru Výškové odsazení od podlaží a dalších parametrech konstrukční podlahy najdete v části Vlastnosti konstrukční podlahy.

Informace o konstrukčních podlahách a skrytých čarách najdete v části Zobrazení skrytých čar konstrukčních betonových komponent.

Přidání konstrukční podlahy

Na pásu karet klikněte na položku (Konstrukční podlaha).
- Karta Architekturapanel Sestavenírozevírací seznam Podlaha Podlaha: Konstrukční
- Karta Konstrukcepanel Konstrukcerozevírací seznam Podlaha Podlaha: Konstrukční
V seznamu Výběr typu určete typ konstrukční podlahy.
Na pásu karet klikněte na tlačítko (Čára hranice).
Klikněte na tlačítko (Označit stěny) a vyberte ohraničující stěny.

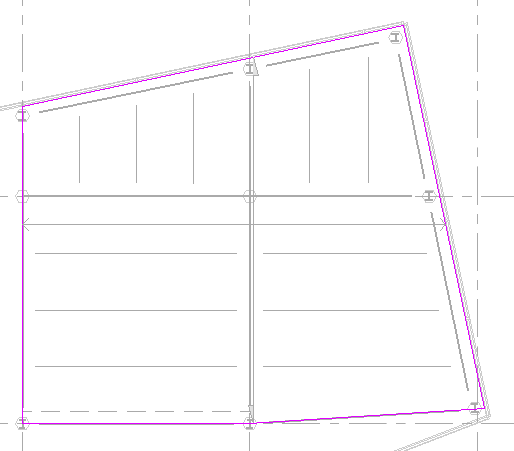

Poznámka: Namísto výběru stěn lze konstrukční podlahu načrtnout. Na panelu Kreslit na pásu karet vytvořte pomocí nástrojů náčrtu hranici konstrukční podlahy. Náčrt musí tvořit uzavřenou smyčku nebo okrajovou podmínku.
Chcete-li změnit směr rozpětí, klikněte na možnost (Směr rozpětí) a poté na požadovanou hranu nebo čáru.
(Volitelně) Na panelu Možnosti:
- určete odsazení pro hrany desky.
- vyberte možnost Protáhnout do stěny (k nosné části).
Na pásu karet klikněte na tlačítko (Dokončit režim úprav).

Poznámka: Chcete-li ke konstrukční podlaze přidat otvory, přečtěte si část Otvory v konstrukčních podlahách.
