Angle and Delta Y

Point: Angle and Delta Y

Fügen Sie einen Punkt hinzu, der in einem bestimmten Winkel und mit einer bestimmten Höhe von einem anderen Punkt platziert ist.

Eigenschaften

Geben Sie die folgenden Parameter im Fensterbereich Properties an.

Point
Point Number	Gibt die Punktnummer an. Sie können den automatisch generierten Wert für die Punktnummer ändern.
Point Codes	Gibt die dem Punkt zugewiesenen Codes an.
Point Geometry Type
Type	Gibt den Punkttyp an: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Gibt den Punkt an, zu dem die anderen Geometrieeigenschaftswerte relativ sind.
Reference Point	Gibt den Punkt an, der zusammen mit From Point die Basislinie bildet, von der aus der Winkel (Angle) relativ ist.
Reverse Angle Reference	Kehrt den Winkel durch Zeichnen des Punkts in entgegengesetzter Richtung um.
Angle	Legt den Winkel von der zwischen From Point und Reference Point erstellten Basislinie fest. Anmerkung: Wenn für Reference Point die Einstellung None festgelegt ist, geht der Winkel vom positiven Delta Y-Wert aus. Von Delta Y ausgehend wird ein positiver Winkelwert gegen den Uhrzeigersinn und ein negativer Wert im Uhrzeigersinn gezeichnet. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Delta Y	Gibt den Höhenunterschied von dem in der Zeile From Point festgelegten Punkt an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Elevation Target	Gibt den Zielparameter der Höhe an. Wenn ein Höhenziel angegeben ist, überschreibt die Höhe des Zielobjekts den angegebenen Wert für Delta Y.
Auto Add Link
Auto Link To From Point	Zeichnet eine Verknüpfung vom Punkt, der in der Zeile From Point festgelegt ist, bis zum aktuellen Punkt.
Name	Gibt den Namen der Verknüpfung an.
Codes	Gibt die der Verknüpfung zugewiesenen Codes an.
Miscellaneous
Comment	Gibt Anmerkungen zum Punkt an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiele

Beispiele zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Point Angle and Delta Y.pkt

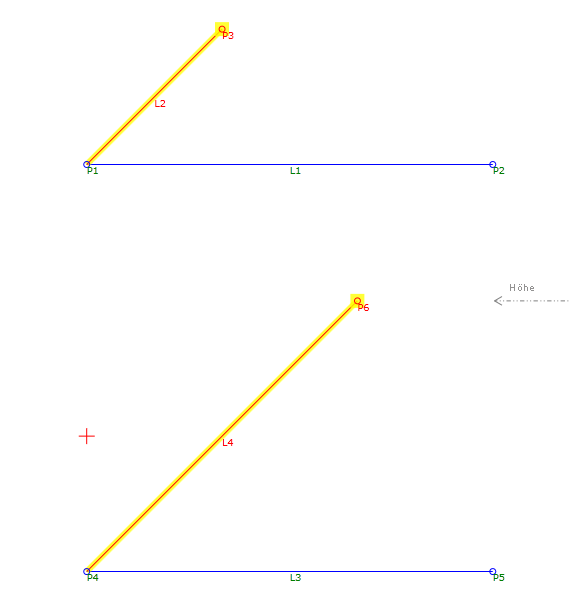

Die PKT-Beispieldatei enthält zwei Punktbeispiele für Angle and Delta Y. Jeder Punktgeometrietyp (Point Geometry Type) wird durch Parameterwerte für Angle and Delta Y definiert, und der Delta Y-Wert kann durch einen festgelegten Höhenzielparameter überschrieben werden. In beiden Beispielen wird derselbe Delta Y-Wert verwendet. Das Beispiel für einen statischen Delta Y-Wert (P1 bis P3) wendet den Wert an, im Beispiel für Elevation Target (Höhenziel) wird jedoch ein Höhenzielparameter verwendet, der den statischen Delta Y-Wert überschreibt.

Im Flussdiagramm wird jedes Beispiel in einer separaten Sequenz erstellt. Sie können die Parameter überprüfen, indem Sie den Punkt Angle and Delta Y in der entsprechenden Sequenz auswählen und anschließend im Fensterbereich Properties den Abschnitt Point Geometry Properties aufrufen.
