Delta X and Delta Y

Point: Delta X and Delta Y

Fügen Sie einen Punkt hinzu, der in einem bestimmten Versatz und mit einer bestimmten Höhe von einem anderen Punkt platziert ist.

Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Point
Point Number	Gibt die Punktnummer an. Sie können den automatisch generierten Wert für die Punktnummer ändern.
Point Codes	Gibt die dem Punkt zugewiesenen Codes an.
Point Geometry Type
Type	Gibt den Punkttyp an: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Gibt den Punkt an, zu dem die Werte für Delta X und Delta Y relativ sind.
Delta X	Gibt den Versatzwert von dem in der Zeile From Point festgelegten Punkt an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Delta Y	Gibt den Höhenunterschied von dem in der Zeile From Point festgelegten Punkt an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Auto Add Link
Auto Link To From Point	Zeichnet eine Verknüpfung vom Punkt, der in der Zeile From Point festgelegt ist, bis zum aktuellen Punkt.
Name	Gibt den Namen der Verknüpfung an.
Codes	Gibt die der Verknüpfung zugewiesenen Codes an.
Miscellaneous
Comment	Gibt Anmerkungen zum Punkt an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiele

Beispiele zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Point Delta X and Delta Y Exmaple.pkt

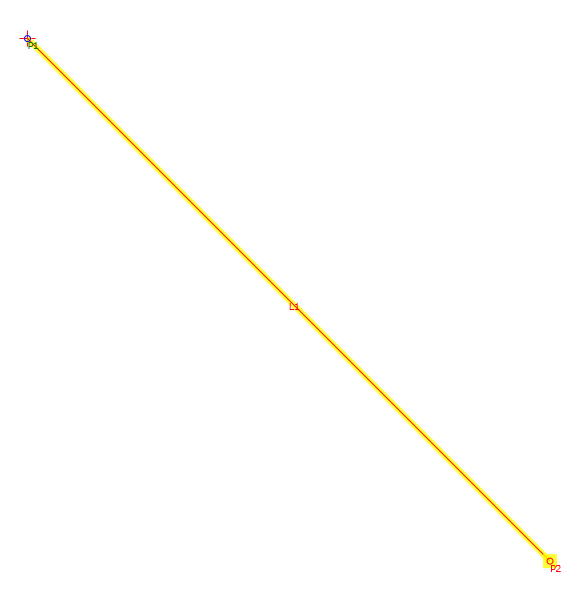

In diesem Beispiel befindet sich P1 am Ursprung. P2 wurde bei einem Versatz von 1 und einer Höhe von -1 relativ zu P1 erstellt. Sie können die Parameter überprüfen, indem Sie den Punkt Delta X and Delta Y im Flussdiagramm auswählen und anschließend den Fensterbereich Properties anzeigen.
