Slope to Surface

Point: Slope to Surface

Fügen Sie einen Punkt hinzu, der sich auf einem Ziel-DGM mit einer bestimmten Neigung zu einem anderen Punkt befindet.

Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Point
Point Number	Gibt die Punktnummer an. Sie können den automatisch generierten Wert für die Punktnummer ändern.
Point Codes	Gibt die dem Punkt zugewiesenen Codes an.
Point Geometry Type
Type	Gibt den Punkttyp an: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Gibt den Punkt an, zu dem die anderen Geometrieeigenschaftswerte relativ sind.
Slope	Gibt den Neigungswert von dem in der Zeile From Point festgelegten Punkt an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Reverse Slope Direction	Kehrt die Neigung durch Zeichnen der Neigung in entgegengesetzter Richtung um.
Surface Target	Gibt den Zielparameter des DGMs an.
Auto Add Link
Auto Link To From Point	Zeichnet eine Verknüpfung vom Punkt, der in der Zeile From Point festgelegt ist, bis zum aktuellen Punkt.
Name	Gibt den Namen der Verknüpfung an.
Codes	Gibt die der Verknüpfung zugewiesenen Codes an.
Miscellaneous
Comment	Gibt Anmerkungen zum Punkt an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiele

Beispiele zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Point Slope to Surface Example.pkt

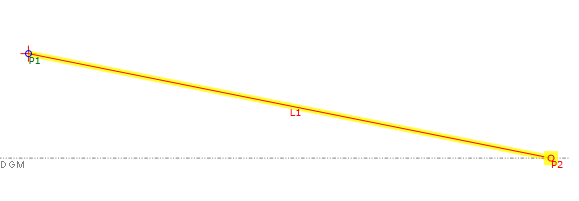

In diesem Beispiel wird P2 auf dem DGM mit einer bestimmten Neigung von P1 erstellt. Sie können die Parameter überprüfen, indem Sie im Fensterbereich Flowchart den Punkt Slope to Surface auswählen und anschließend im Fensterbereich Properties den Abschnitt Point Geometry Properties anzeigen.
