Eckverbindung - Referenz

Fügt Blechflächen Eckverbindungen hinzu. Sie können Eckverbindungen zwischen sich schneidenden oder koplanaren Flächen erstellen.

Zugriff:

Multifunktionsleiste: Registerkarte Blech Gruppe Ändern Eckverbindung

Form

Steuert die Form, die Methode zur Abstandsmessung, den Überlappungstyp und die Abstandsparameter für die Eckverbindung.

Form	Wählt Modellkanten und bestimmt, ob Ecken aufgetrennt werden.
	Eckverbindung Gibt neue Eckengeometrie zwischen vorhandenen koplanaren oder sich schneidenden Blechflächen an.
	Eckenauftrennung Gibt eine aufgetrennte Ecke an. Verwenden Sie diese Option, um eine Ecke zu öffnen und eine Blecheckverbindung zu erstellen (üblicherweise auf einem konvertierten Bauteilmodell).
	Kanten Wählt an jeder Blechfläche eine Modellkante aus.
Gehrung/Verbindung	Dieser Bereich der Registerkarte trägt die Überschrift Gehrung, wenn sich die ausgewählten Kanten auf einer koplanaren Fläche befinden. Die Überschrift lautet Verbindung, wenn sich die ausgewählten Kanten auf nicht planaren Flächen befinden. Sie können die folgenden Optionen definieren: Verwendete Methode zur Abstandsmessung Überlappungstyp des Verbindungsabstands Wert der Abstandsentfernung Prozentuale Überlappung (bei Bedarf)
	Maximale Abstandsentfernung - Verwenden Sie diese Option, um einen Eckverbindungsabstand zu erstellen, der mithilfe einer physischen Prüflehre gemessen werden kann.
	Flächen-/Eckentfernung - Verwenden Sie diese Option, um einen Eckverbindungsabstand zu erstellen, der von der Fläche neben der ausgewählten Kante zur zweiten ausgewählten Kante gemessen werden kann. Diese Option führt zu Eckverbindungen, die jenen entsprechen, die mit Autodesk Inventor-Versionen vor R2008 erstellt wurden.
	Überlappungsoption:
	Anmerkung: Welche Auswahlmöglichkeiten angezeigt werden, hängt von den ausgewählten Kanten oder Flächen und der zuvor ausgewählten Methode zur Abstandsmessung ab.
	45° (koplanare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Symmetrische Lücke auf die ausgewählte Eckverbindung an.
	Symmetrische Lücke (koplanare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Symmetrische Lücke auf die ausgewählte Eckverbindung an.
	Symmetrische Lücke (nicht planare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Symmetrische Lücke auf die ausgewählte Eckverbindung an.
	Keine Überlappung (nicht planare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Keine Überlappung auf die ausgewählte Eckverbindung an.
	Überlappung (koplanare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an.
	Überlappung (koplanare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an.
	Überlappung (nicht planare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an.
	Überlappung (nicht planare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung auf die ausgewählte Eckverbindung an.
	Überlappung umkehren (koplanare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an.
	Überlappung umkehren (koplanare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an.
	Überlappung umkehren (nicht planare Auswahlen/maximale Abstandsentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an.
	Überlappung umkehren (nicht planare Auswahlen/Flächen-/Eckentfernung) Wendet den Verbindungstyp Überlappung umkehren auf die ausgewählte Eckverbindung an.

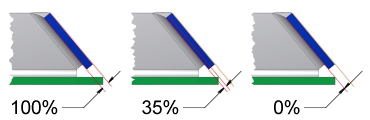

Prozent Überlappung Definiert die Überlappung als Prozentwert der Laschenstärke mithilfe eines Dezimalwerts von 0 bis 1. Diese Option ist gültig, wenn der Überlappungstyp Überlappung oder Überlappung umkehren lautet.
Abstand Definiert den Abstand zwischen den Kanten (oder zwischen einer Fläche und einer Kante) der Eckverbindung. Geben Sie einen Wert ein, wenn sich dieser von dem standardmäßigen Wert für die Stärke im aktiven Blechstil unterscheidet. Sie können die Übernahmefunktion dieses Felds auch für folgende Zwecke verwenden: Messen eines Elementabstands für diesen Wert, Anzeigen von Bemaßungen zur Ermittlung einer Bemaßung für diesen Wert, Auflisten von Parametern, die Sie für diesen Wert einsetzen können, oder Zurücksetzen des Werts auf den Elementwert, falls der Wert zuvor geändert wurde. Sie können auch die Stärke angeben, um diesen Wert auf den Parameter Stärke zurückzusetzen, der im Blechstil definiert ist, falls der Wert zuvor bearbeitet wurde. ANMERKUNG Wurde der Überlappungstyp der Eckverbindung auf Keine Verbindung eingestellt, ist dieses Feld deaktiviert.

Biegung (Registerkarte)

Weitere Informationen zur Registerkarte Biegung finden Sie unter Biegung (Blech).

Registerkarte Ecke

Weitere Informationen zur Registerkarte Ecke finden Sie unter Ecke (Blech).

OK	Klicken Sie auf OK, um eine Eckverbindung mithilfe der angegebenen Parameter und Optionen zu erstellen (oder zu ändern) und das Dialogfeld zu schließen.

Abbrechen

Klicken Sie auf Abbrechen, um die an Parametern oder Optionen vorgenommenen Änderungen zu verwerfen und das Dialogfeld zu schließen.

(Weitere Optionen)

Ecke dehnen legt fest, wie die Ecke gedehnt wird.
Ausgerichtet	Projiziert die erste Fläche so, dass sie an der zweiten Fläche ausgerichtet wird.
Lotrecht	Projiziert die erste Fläche lotrecht zur zweiten Fläche.
