Hinzufügen von Laschen zu Blechflächen

Verwenden Sie den Befehl Lasche, um eine Blechfläche und eine Biegung zu einer vorhandenen Blechfläche hinzuzufügen. Sie können die Tiefe und den Winkel der Lasche bestimmen und festlegen, ob sie auf der Innenseite oder Außenseite der vorhandenen Fläche erstellt werden soll. Außerdem können Sie die Breite und den Versatz der neuen Lasche festlegen.

Erstellen einer Blechlasche an einer Kante

Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Lasche . Nach der Initialisierung des Befehls Lasche ist der Kantenauswahlmodus aktiv, und es wird eine Aufforderung zur Auswahl einer Kante angezeigt. Sie können eine oder mehrere Kanten auswählen, die Laschen mit den von Ihnen eingegebenen Werten erhalten sollen. Die Vorschau der Lasche wird entlang der gewählten Kante angezeigt. Hierfür werden die Standardparameter verwendet. Definieren Sie einen Abstand für die Höhe der Lasche, oder wählen Sie optional Bis als Höhenoption aus. Definieren Sie dann die Geometrie, die die Höhe der Lasche festlegt. Klicken Sie auf die Schaltfläche Richtung umkehren, wenn Sie möchten, dass die Lasche auf der anderen Seite der Blechfläche erstellt wird. Geben Sie einen Winkel für die Lasche an (wenn dieser nicht den Standardwert 90° hat). Verwenden den Standardbiegeradius, oder geben Sie einen neuen Wert ein. Legen Sie den Bezugspunkt fest, ab dem die Höhe gemessen werden soll (wenn dies nicht der Schnittpunkt der beiden Außenflächen ist). Legen Sie die Biegungsposition relativ zur ausgewählten Kante fest (wenn die Außenfläche der Biegung nicht an der ausgewählten Kante ausgerichtet werden soll). Ändern Sie Abwicklungsoptionen sowie die Biegungs- oder Eckeneinstellungen, die sich von denen im Blechstil unterscheiden, indem Sie die Registerkarte des Dialogfelds auswählen und die Parameter gemäß Ihren Anforderungen bearbeiten. Klicken Sie auf Anwenden, um weitere Laschen hinzuzufügen, oder klicken Sie auf OK, um das Dialogfeld zu schließen. Anmerkung: Klicken Sie ggf. auf den nach rechts zeigenden Pfeil im Feld Abstand, Winkel oder Biegeradius, um über Messen, Bemaßungen anzeigen oder Parameter auflisten den geeigneten Wert einzustellen.

Erstellen einer Blechlasche entlang einer Kantenkontur

Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Lasche . Nach der Initialisierung des Befehls Lasche ist der Kantenauswahlmodus aktiv, und es wird eine Aufforderung zur Auswahl einer Kante angezeigt. Wählen Sie stattdessen den Konturauswahlmodus aus. Sie werden aufgefordert, eine Kontur auszuwählen. Die Lasche entlang der Kantenkontur wird mit den Werten geformt, die für die Option Ecke aus der Blechdefinition entnommen wurden oder die Sie auf der Registerkarte Ecke geändert haben. Die Vorschau der Lasche wird entlang der ausgewählten Kontur angezeigt. Definieren Sie einen Abstand für die Höhe der Lasche, oder wählen Sie optional Bis als Höhenoption aus. Definieren Sie dann die Geometrie, die die Höhe der Lasche festlegt. Klicken Sie auf die Schaltfläche Richtung umkehren, wenn Sie möchten, dass die Lasche auf der anderen Seite der Blechfläche erstellt wird. Geben Sie einen Winkel für die Lasche an (wenn dieser nicht den Standardwert 90° hat). Verwenden den Standardbiegeradius, oder geben Sie einen neuen Wert ein. Legen Sie den Bezugspunkt fest, ab dem die Höhe gemessen werden soll (wenn dies nicht der Schnittpunkt der beiden Außenflächen ist). Legen Sie die Biegungsposition relativ zur ausgewählten Kante fest (wenn die Außenfläche der Biegung nicht an der ausgewählten Kante ausgerichtet werden soll). Ändern Sie Abwicklungsoptionen sowie die Biegungs- oder Eckeneinstellungen, die sich von denen im Blechstil unterscheiden, indem Sie die Registerkarte des Dialogfelds auswählen und die Parameter Ihren Anforderungen entsprechend bearbeiten. Klicken Sie auf Anwenden, um weitere Laschen hinzuzufügen, oder klicken Sie auf OK, um das Dialogfeld zu schließen. Anmerkung: Klicken Sie ggf. auf den nach rechts zeigenden Pfeil im Feld Abstand, Winkel oder Biegeradius, um über Messen, Bemaßungen anzeigen oder Parameter auflisten den geeigneten Wert einzustellen. Tipp: Unter Umständen geht es schneller, eine komplexe Kontur zu wählen und dann die Auswahl einzelner Kanten aufzuheben, statt die benötigten Kanten einzeln zu wählen. Wählen Sie hierzu die Kontur aus. Klicken Sie nach der Laschenvorschau auf die Schaltfläche zur Kantenauswahl, halten Sie die STRG-Taste gedrückt, und wählen Sie die zu entfernenden Kanten aus.

Erstellen einer Blechlasche mit mehreren Kanten und Auto-Gehrung

	Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Lasche . Nach der Initialisierung des Befehls Lasche ist der Kantenauswahlmodus aktiv, und es wird eine Aufforderung zur Auswahl einer Kante angezeigt. Wählen Sie mehrere Kanten aus, um mit den eingegebenen Werten Laschen zu erstellen. Für Laschen wird mithilfe der Standardparameter eine Vorschau entlang der ausgewählten Kanten erstellt. Beachten Sie, dass Laschen mit einer gemeinsamen Ecke bei Bedarf automatisch mit einer vollständigen oder teilweisen Gehrung dargestellt werden. Anmerkung: Werden benachbarte Laschen nicht mit Gehrungsecken dargestellt, prüfen Sie, ob im Dialogfeld Lasche auf der Registerkarte Ecke die Option Automatische Gehrung anwenden ausgewählt ist. Sie können bei Bedarf die Parameter der Lasche ändern. Diese Parameter gelten für alle erstellten Laschen. Klicken Sie auf Anwenden, um weitere Laschen mit anderen Parametern hinzuzufügen. Klicken Sie auf OK, um die in der Vorschau dargestellten Laschen zu erstellen und das Dialogfeld zu schließen.
	Anmerkung: Nicht koplanare Laschen werden bei Bedarf auch mit der Funktion zur Anwendung der automatischen Gehrung bearbeitet.
	Anmerkung: Laschengehrungen werden erstellt, wenn die ausgewählten Kanten koplanar und nicht parallel sind und Folgendes zutrifft: Liegen die Laschen nahe genug beieinander (je nach Gehrungsabstand), wird eine volle Ecke erstellt. Schneiden sich die Laschen, wird eine teilweise Gehrung erstellt. Treffen sich die Kanten an einer gemeinsamen Biegung, sodass alle drei Biegungen nach innen weisen, wird eine Biegung mit drei Ecken erstellt.

Erstellen einer Blechlasche mit einer bestimmten Breite

Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Lasche . Nach der Initialisierung des Befehls Lasche ist der Kantenauswahlmodus aktiv, und es wird eine Aufforderung zur Auswahl einer Kante angezeigt. (Obwohl Sie üblicherweise mehrere Kanten auswählen können, wenn Sie eine Lasche mit bestimmter Breite erstellen, dürfen Sie hier nur eine Kante auswählen.) Die Vorschau der Lasche wird zunächst entlang der gewählten Kante angezeigt. Hierfür werden die Standardparameter verwendet. Definieren Sie einen Abstand für die Höhe der Lasche, oder wählen Sie optional Bis als Höhenoption aus. Definieren Sie dann die Geometrie, die die Höhe der Lasche festlegt. Klicken Sie auf die Schaltfläche Richtung umkehren, wenn Sie möchten, dass die Lasche auf der anderen Seite der Blechfläche erstellt wird. Klicken Sie unten rechts im Dialogfeld auf Weitere Optionen. Wählen Sie in der Dropdown-Liste zur Auswahl des Größentyps die Option Breite aus. Geben Sie den gewünschten Wert in das Feld Breite ein. Wenn die Lasche entlang der ausgewählten Kante zentriert werden soll, können Sie fortfahren. Andernfalls können Sie die Option Versatz im Dialogfeld auswählen und einen Startpunkt auf der ausgewählten Kante bestimmen, von dem aus der Versatz der Lasche ermittelt wird. Geben Sie den Wert für den Versatz ein, und kehren Sie ggf. die Versatzrichtung um. Geben Sie im oberen Bereich (Hauptbereich) des Dialogfelds einen Winkel für die Lasche an (wenn dieser nicht den Standardwert 90° hat). Verwenden den Standardbiegeradius, oder geben Sie einen neuen Wert ein. Legen Sie den Bezugspunkt fest, ab dem die Höhe gemessen werden soll (wenn dies nicht der Schnittpunkt der beiden Außenflächen ist). Legen Sie die Biegungsposition relativ zur ausgewählten Kante fest (wenn die Außenfläche der Biegung nicht an der ausgewählten Kante ausgerichtet werden soll). Ändern Sie Abwicklungsoptionen sowie die Biegungs- oder Eckeneinstellungen, die sich von denen im Blechstil unterscheiden, indem Sie die Registerkarte des Dialogfelds auswählen und die Parameter Ihren Anforderungen entsprechend bearbeiten. Klicken Sie auf Anwenden, um weitere Laschen hinzuzufügen, oder klicken Sie auf OK, um das Dialogfeld zu schließen. Anmerkung: Klicken Sie ggf. auf den nach rechts zeigenden Pfeil im Feld Abstand, Winkel oder Biegeradius, um über Messen, Bemaßungen anzeigen oder Parameter auflisten den geeigneten Wert einzustellen.

Erstellen einer Blechlasche mit Versatzbreite

Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Lasche . Nach der Initialisierung des Befehls Lasche ist der Kantenauswahlmodus aktiv, und es wird eine Aufforderung zur Auswahl einer Kante angezeigt. (Obwohl Sie üblicherweise mehrere Kanten auswählen können, wenn Sie eine Lasche mit Versatzbreite erstellen, dürfen Sie hier nur eine Kante auswählen). Die Vorschau der Lasche wird zunächst entlang der gewählten Kante angezeigt. Hierfür werden die Standardparameter verwendet. Definieren Sie einen Abstand für die Höhe der Lasche, oder wählen Sie optional Bis als Höhenoption aus. Definieren Sie dann die Geometrie, die die Höhe der Lasche festlegt. Klicken Sie auf die Schaltfläche Richtung umkehren, wenn Sie möchten, dass die Lasche auf der anderen Seite der Blechfläche erstellt wird. Klicken Sie unten rechts im Dialogfeld auf Weitere Optionen. Wählen Sie in der Dropdown-Liste zur Auswahl des Größentyps die Option Versatz aus. Der Start- und der Endscheitelpunkt der Kante werden automatisch gewählt. Wenn Sie die Startreferenz ändern möchten, klicken Sie auf Versatz1, und wählen Sie einen Arbeitspunkt, eine Arbeitsebene oder eine Fläche aus, ab dem/der die Lasche versetzt werden soll. Geben Sie den Wert für den ersten Versatzabstand ein. Wenn Sie die Endreferenz ändern möchten, klicken Sie auf Versatz2, und wählen Sie einen Arbeitspunkt, eine Arbeitsebene oder eine Fläche aus, ab dem bzw. der die Lasche versetzt werden soll. Geben Sie den Wert für den zweiten Versatzabstand ein. Geben Sie im oberen Bereich (Hauptbereich) des Dialogfelds einen Winkel für die Lasche an (wenn dieser nicht den Standardwert 90° hat). Verwenden den Standardbiegeradius, oder geben Sie einen neuen Wert ein. Legen Sie den Bezugspunkt fest, ab dem die Höhe gemessen werden soll (wenn dies nicht der Schnittpunkt der beiden Außenflächen ist). Legen Sie die Biegungsposition relativ zur ausgewählten Kante fest (wenn die Außenfläche der Biegung nicht an der ausgewählten Kante ausgerichtet werden soll). Ändern Sie Abwicklungsoptionen sowie die Biegungs- oder Eckeneinstellungen, die sich von denen im Blechstil unterscheiden, indem Sie die Registerkarte des Dialogfelds auswählen und die Parameter Ihren Anforderungen entsprechend bearbeiten. Klicken Sie auf Anwenden, um weitere Laschen hinzuzufügen, oder klicken Sie auf OK, um das Dialogfeld zu schließen. Anmerkung: Klicken Sie ggf. auf den nach rechts zeigenden Pfeil im Feld Abstand, Winkel oder Biegeradius, um über Messen, Bemaßungen anzeigen oder Parameter auflisten den geeigneten Wert einzustellen. Tipp: Beim Definieren der Größe können Sie vorhandene planare Flächen wählen, die die Basisflächenkante schneiden.

Erstellen einer durch Von-Bis-Auswahlen definierten Blechlasche

Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Lasche . Nach der Initialisierung des Befehls Lasche ist der Kantenauswahlmodus aktiv, und es wird eine Aufforderung zur Auswahl einer Kante angezeigt. (Sie können üblicherweise mehrere Kanten auswählen, wenn Sie eine Lasche mit Von/Bis erstellen, hier müssen Sie jedoch nur eine Kante auswählen.) Die Vorschau der Lasche wird zunächst entlang der gewählten Kante angezeigt. Hierfür werden die Standardparameter verwendet. Definieren Sie einen Abstand für die Höhe der Lasche, oder wählen Sie optional Bis als Höhenoption aus. Definieren Sie dann die Geometrie, die die Höhe der Lasche festlegt. Klicken Sie auf die Schaltfläche Richtung umkehren, wenn Sie möchten, dass die Lasche auf der anderen Seite der Blechfläche erstellt wird. Klicken Sie unten rechts im Dialogfeld auf Weitere Optionen. Wählen Sie in der Dropdown-Liste zur Auswahl des Größentyps die Option Von/Bis aus. Wählen Sie im Dialogfeld die Option Versatz1 aus, und wählen Sie dann die Modellgeometrie aus, die die Anfangsposition der Lasche definiert. Wählen Sie im Dialogfeld die Option Versatz2 aus, und wählen Sie dann die Modellgeometrie aus, die die Endposition der Lasche definiert. Geben Sie im oberen Bereich (Hauptbereich) des Dialogfelds einen Winkel für die Lasche an (wenn dieser nicht den Standardwert 90° hat). Verwenden den Standardbiegeradius, oder geben Sie einen neuen Wert ein. Legen Sie den Bezugspunkt fest, ab dem die Höhe gemessen werden soll (wenn dies nicht der Schnittpunkt der beiden Außenflächen ist). Legen Sie die Biegungsposition relativ zur ausgewählten Kante fest (wenn die Außenfläche der Biegung nicht an der ausgewählten Kante ausgerichtet werden soll). Ändern Sie Abwicklungsoptionen sowie die Biegungs- oder Eckeneinstellungen, die sich von denen im Blechstil unterscheiden, indem Sie die Registerkarte des Dialogfelds auswählen und die Parameter Ihren Anforderungen entsprechend bearbeiten. Klicken Sie auf Anwenden, um weitere Laschen hinzuzufügen, oder klicken Sie auf OK, um das Dialogfeld zu schließen. Anmerkung: Klicken Sie ggf. auf den nach rechts zeigenden Pfeil im Feld Abstand, Winkel oder Biegeradius, um über Messen, Bemaßungen anzeigen oder Parameter auflisten den geeigneten Wert einzustellen. Tipp: Beim Definieren der Größe können Sie vorhandene planare Flächen wählen, die die Basisflächenkante schneiden.

Überschreiben der Standardeinstellungen für Blechdefinitionen

Wenn die Standardeinstellungen für Biegungen, Ecken oder Abwicklungen nicht geeignet sind, überschreiben Sie die Werte für ein einzelnes Laschenelement auf den Registerkarten Abwicklung, Biegung oder Ecke.

Weitere Informationen zur Registerkarte Abwicklung finden Sie unter Blechvorgaben (Optionen) - Referenz.

Weitere Informationen zur Registerkarte Biegung finden Sie unter Optionen für Blechbiegungen - Referenz.

Weitere Informationen zur Registerkarte Ecke finden Sie unter Blechecke - Referenz.

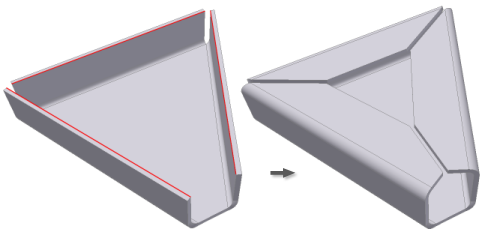

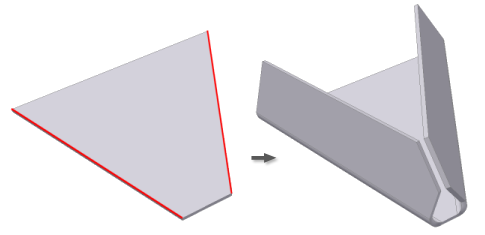

Biegung mit drei Ecken

Verwenden Sie die Option Automatische Gehrung anwenden auf der Registerkarte Ecke des Dialogfelds Lasche, um wie zuvor gezeigt eine Biegung mit drei Ecken zu erstellen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Erstellen Lasche .
2. Wählen Sie zwei koplanare Kanten aus, die eine virtuelle Ecke gemeinsam haben. Stellen Sie sicher, dass die Option Automatische Gehrung anwenden auf der Registerkarte Ecke des Dialogfelds Lasche ausgewählt ist.
3. Geben Sie Ihre Laschenparameter an, und klicken Sie auf OK.
4. Die Laschen werden entlang der ausgewählten Kanten erstellt und in der Ecke mit einer Gehrung versehen.

Anmerkung: Die auf der Registerkarte Ecke des Elements definierten Werte für Freistellungstyp und Radiusgröße werden angewendet, wenn Sie die Abwicklung erstellen. Sie werden im gefalteten Modell nicht angezeigt.

Anmerkung: Bei der Auswahl von Kanten für eine mehrkantige Lasche werden im Grafikfenster entlang den Biegungen und an Positionen, an denen die erstellten Laschen gemeinsame Ecken aufweisen, Bearbeitungszeichen angezeigt. Mithilfe dieser Zeichen können Sie die Standardeinstellungen des Elements für die Breiten- und Eckenparameter der Biegung über die Funktion Biegung bearbeiten oder Eckenbearbeitung ändern. Alle Breiten- und Eckenparameter der Biegung können mit der Funktion Alle Biegungen zurücksetzen oder Alle Ecken zurücksetzen auf den standardmäßigen Elementstil zurückgesetzt werden.
