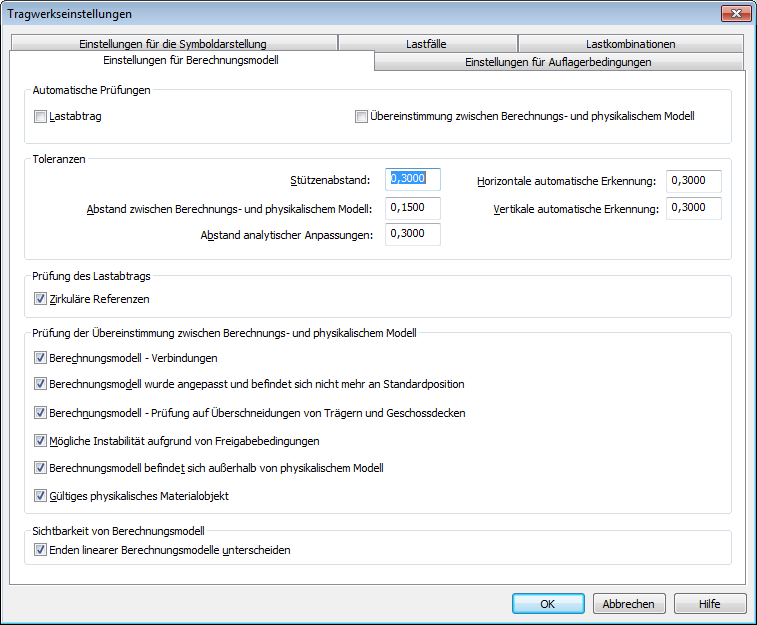

Im Dialogfeld Tragwerkseinstellungen können Sie auf der Registerkarte Einstellungen für Berechnungsmodell festlegen, wie Revit bestimmte Aufgaben am Berechnungsmodell ausführen soll. Alle Einstellungen in diesem Dialogfeld sind projektspezifisch und werden im Projekt gespeichert.
Folgende Einstellungen sind möglich:
Automatische Prüfungen
Wenn diese Einstellung aktiviert ist, gibt die automatische Überprüfung des Berechnungsmodells eine Warnung aus, wenn das Berechnungsmodell des Projekts möglicherweise nicht korrekt ist.
Verwenden Sie diese Einstellungen, wenn die Modellierung des Tragwerks zum größten Teil abgeschlossen ist und Sie überwachen müssen, ob Änderungen am Modell dazu führen, dass Elemente nicht mehr unterstützt werden oder analytische Modelle inkonsistent werden.
Es wird nicht empfohlen, diese Einstellung in den frühen Phasen eines Projekts zu aktivieren. Die Anzahl der Elemente, die während der Modellerstellung nicht unterstützt werden, wäre erheblich. Weitere Informationen finden Sie unter Automatische Prüfungen.
- Lastabtrag. Gibt eine Warnung aus, wenn ein Element während der Modellerstellung oder Modelländerung nicht unterstützt wird. Kreisförmige Lastweiterleitugnen werden im Bereich Prüfung des Lastabtrags dieses Dialogfelds angezeigt. Weitere Informationen finden Sie unter Überprüfen des Berechnungsmodells.
- Übereinstimmung zwischen Berechnungs- und physikalischem Modell. Gibt während der Elementerstellung oder -bearbeitung eine Warnung aus für:
- alle nicht unterstützten Tragwerkselemente
- alle Diskrepanzen innerhalb des Berechnungsmodells
- alle Abweichungen zwischen Berechnungsmodell und physikalischem Modell.
- alle Elemente des Berechnungsmodells, denen kein physikalisches Materialobjekt zugewiesen ist.
Optionen für diese Überprüfung sind in den Abschnitten Toleranzen und Prüfung der Übereinstimmung zwischen Berechnungsmodell und physikalischem Modell dieses Dialogfelds angegeben.
Weitere Informationen finden Sie unter Ändern der optionalen Prüfkriterien und Toleranzen.
Toleranzen
Die Optionen Toleranzen legen Toleranzen für die Prüfung der Übereinstimmung zwischen Berechnungsmodell und physikalischem Modell und die automatische Erkennung des Berechnungsmodells fest.
- Stützenabstand. Gibt den maximal zulässigen Abstand zwischen dem physikalischen Modell eines Elements und dem physikalischen Modell des stützenden Elements an. Wenn dieser Abstand die Toleranzgrenze überschreitet, wird während einer Konsistenzprüfung eine Warnung ausgegeben.
- Abstand zwischen Berechnungs- und physikalischem Modell. Legt den maximal zulässigen Abstand zwischen dem Berechnungs- und dem physikalischen Modell fest. Wenn dieser Abstand die Toleranzgrenze überschreitet, wird während einer Konsistenzprüfung eine Warnung ausgegeben.
- Abstand der analytischen Anpassung. Gibt den maximal zulässigen Abstand des Berechnungsmodells von der Standardposition an. Wenn dieser Abstand die Toleranzgrenze überschreitet, wird während einer Konsistenzprüfung eine Warnung ausgegeben.
- Horizontale automatische Erkennung. Gibt die maximale horizontale Entfernung zwischen dem Berechnungsmodell und dem physikalischen Modell an. Automatisches Anpassen des Berechnungsmodells.
- Vertikale automatische Erkennung. Gibt die maximale vertikale Entfernung zwischen dem Berechnungsmodell und dem physikalischen Modell an. Weitere Informationen finden Sie unter Automatisches Anpassen des Berechnungsmodells.
Weitere Informationen finden Sie unter Ändern der optionalen Prüfkriterien und Toleranzen.
Prüfung des Lastabtrags
Die Option Prüfung des Lastabtrags wird während automatischer oder durch Benutzer initiierter Prüfungen des Lastabtrags verwendet.
- Zirkuläre Referenzen. Ermöglicht die Ermittlung kreisförmiger Lastweiterleitungen.
Prüfung der Übereinstimmung zwischen Berechnungs- und physikalischem Modell
Diese Optionen werden während der automatischen oder durch einen Benutzer initiierten Prüfung der Übereinstimmung zwischen Berechnungs- und physikalischem Modell verwendet.
Weitere Informationen finden Sie unter Ändern der optionalen Prüfkriterien und Toleranzen.
