Empalme estándar (cuadro de diálogo)

Crea empalmes de radio constante en las aristas que coinciden con las reglas. Las reglas tienen una selección de entidades (operaciones y caras) de origen. Identifique las aristas en función de las instrucciones de interacción. Por ejemplo, “todas las aristas que una operación especificada genera cuando se interseca con el cuerpo”, de modo que esas aristas se detectan cuando se crea o se actualiza la operación.

Acceso:

Cinta de opciones: ficha Modelo 3D panel Pieza de plástico Empalme estándar

La interfaz de usuario está organizada como una tabla y cada fila contiene una regla y el conjunto de selección de origen relacionado.

Origen

Especifica un conjunto de selección de base para una regla y se puede definir como:

• Operación para seleccionar una o varias operaciones del cuerpo objetivo que se utilizarán según la regla de esa fila.
• Cara para seleccionar una o varias caras del cuerpo objetivo.

Indicador de selección

Pulse en el lápiz para activar la selección de los elementos de origen. Cuando el lápiz se convierte en un puntero, la selección pasa a estar activa.

Lista de selección

Indica el número de elementos seleccionados en cada fila Origen.

Radio

Indica el radio de los empalmes de radio constante de cada fila.

Regla

Indica la regla de la fila activa. Las reglas disponibles dependen del ajuste Origen:

Origen: operación, tipos de reglas:
	Todas las aristas Se aplican empalmes a todas las aristas generadas por las operaciones y por la intersección de las operaciones con el cuerpo de la pieza. Por pieza Solo se aplican empalmes a las aristas formadas por las caras de las operaciones y las caras del cuerpo de la pieza. Por operaciones Cuando se define esta regla, aparece el selector de operaciones Ámbito en el cuadro de diálogo. Solo se aplican empalmes a las aristas generadas por la intersección entre las operaciones del conjunto de origen y las operaciones del conjunto de ámbito. Aristas sueltas Solo se aplican empalmes a las aristas formadas por las caras de las operaciones incluidas en el conjunto de selección de origen.
Origen: cara, tipos de reglas:

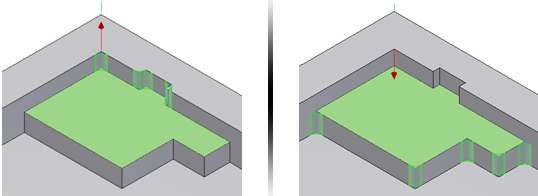

	Todas las aristas Se aplican empalmes a todas las aristas generadas por las caras seleccionadas con cualesquiera otras caras del cuerpo de la pieza. Por operaciones Cuando se define esta regla, aparece el selector de operaciones Ámbito en el cuadro de diálogo. Solo se aplicarán empalmes a las aristas generadas por las caras seleccionadas en el origen y las caras de las operaciones del ámbito. Aristas incidentes Cuando se define esta regla, aparece el cuadro Aristas incidentes en el cuadro de diálogo. El selector Dirección permite designar el eje y Cambiar se usa para definir la dirección de las aristas que coinciden con la regla. En este caso, se aplican empalmes a las aristas que terminan en las caras de origen, son paralelas a un eje seleccionado (dentro de una tolerancia especificada) y tienen la misma dirección. Tolerancia permite capturar aristas que divergen del eje de dirección por el ángulo indicado. Puede resultar útil para capturar todas las aristas laterales de un bolsillo con un ángulo de desmoldeo. Consejo: La dirección de referencia para las aristas incidentes filtra las aristas como se indica en la imagen. Cuando la dirección señala hacia arriba, las aristas seleccionadas son las que “salen” de la cara en la dirección hacia arriba. Por el contrario, cuando la dirección señala hacia abajo, las aristas seleccionadas son las que “salen” de la cara en la dirección hacia abajo.

Opciones de convexidad

Entre todas las aristas seleccionadas por una operación basada en reglas, los usuarios pueden filtrar además por convexidad. Por ejemplo, seleccione únicamente las aristas cóncavas, las aristas convexas o ambas (ajuste por defecto). Las opciones de convexidad son contextuales para cada fila del empalme estándar basado en reglas y el conmutador muestra el ajuste real de cada fila activa.

	Todos los empalmes selecciona solo las aristas cóncavas.
	Todos los redondeos selecciona solo las aristas convexas.

(Más opciones)

	Define las opciones que afectan a los empalmes estándar basados en reglas. Los ajustes por defecto son correctos para la mayoría de las operaciones. Las siguientes opciones son análogas al empalme de pieza:
		Curvar por aristas rectas Empalme curvo bitangente preferible Cadena de aristas automática Preservar todas las operaciones
Eliminar caras fusionadas elimina de las aristas coincidentes todas aquellas aristas residentes en caras que tienen una geometría común con otras caras de los conjuntos de selección (denominadas “caras fusionadas”).

	Por ejemplo, la cara indicada en la imagen es común a las operaciones de caja y de extrusión del cilindro.
	Cuando se crea un empalme estándar basado en la regla “Aristas sueltas” con el cilindro en el conjunto de origen, se obtiene este resultado cuando la opción Eliminar caras fusionadas está desactivada.
	Este resultado se obtiene cuando la opción Eliminar caras fusionadas está activada.

Excluir. Los conjuntos de exclusión mejoran la flexibilidad de las reglas mediante la exclusión de las aristas que residen en las caras seleccionadas o de algunas aristas designadas directamente que, de no ser así, coincidirían con las reglas. Las exclusiones son comunes a toda la operación.

• Selector de caras Puede designar un conjunto de caras. Las aristas formadas por esas caras se excluirán.
• Selector de aristas Puede seleccionar un conjunto de aristas que desee excluir de la operación de empalme estándar basado en reglas.
