Referencia del desplegado/replegado de chapa

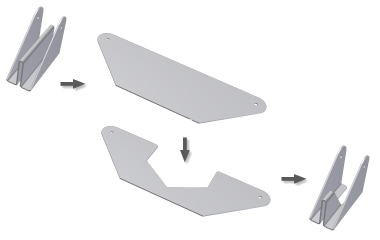

El cuadro de diálogo que aparece durante el flujo de trabajo de desplegado o replegado difiere únicamente en la identificación de las funciones como Desplegar o Replegar. En esta sección de referencia se cubren ambos cuadros de diálogo. El cuadro de diálogo contiene tres secciones de selección, una ilustración contextual y un conjunto de comandos en la parte inferior.

Acceso:
	En la cinta de opciones, pulse ficha Chapa panel Modificar Desplegar o haga clic en ficha Chapa panel Modificar Replegar

Referencia de desplegado o replegado (A)
	Utilice este comando de selección para elegir la cara o el plano de referencia que se va a usar para definir la referencia con respecto a la que los pliegues o las curvas se desplegarán o replegarán. Esta referencia se identifica con la letra A en la ilustración situada a la derecha del cuadro de diálogo. Cuando se accede al flujo de trabajo, este comando está habilitado por defecto.

Desplegar o Replegar geometría (B)
	Utilice este comando de selección para designar las operaciones de pliegue o curva que desee desplegar o replegar. La geometría que se puede seleccionar con este comando se identifica con la letra B en la ilustración situada a la derecha del cuadro de diálogo. Este comando no se habilita hasta que se selecciona una referencia.
	Utilice este comando de selección para designar todas las operaciones de pliegue o curva que desee desplegar o replegar. La geometría que se puede seleccionar con este comando se identifica con la letra B en la ilustración situada a la derecha del cuadro de diálogo. Este comando no se habilita hasta que se selecciona una referencia.

Bocetos (C)
	Utilice este comando de selección para seleccionar los bocetos no consumidos que desee desplegar o replegar. La geometría de boceto que se puede seleccionar con este comando se identifica con la letra C en la ilustración situada a la derecha del cuadro de diálogo. Este comando no se habilita hasta que se selecciona la geometría de desplegado o replegado.
	El padre está visible: cuando se despliega un boceto, se crea un copia del boceto y se muestra en el estado aplanado. El boceto original (o padre) permanece en la posición plegada. Active esta opción para visualizar tanto el boceto original (posición plegada) como la copia desplegada del boceto.

Panel de imagen (cuadro de diálogo)
	Los cuadros de diálogo Desplegar y Replegar muestran una imagen que cambia en función de la geometría disponible.

Desplegar: hay caras planas	Desplegar: no hay caras planas	Replegar: hay caras planas	Replegar: no hay caras planas
Desplegar: curva de contorno	Replegar: curva de contorno

Activar/Desactivar vista preliminar de operación: activa o desactiva la vista preliminar del resultado del plegado o el desplegado.

Aceptar

Crea (o modifica) un desplegado o replegado usando los valores especificados y cierra el cuadro de diálogo.

Cancelar

Ignora cualquier modificación realizada en los parámetros o las opciones y cierra el cuadro de diálogo.

Aplicar

Crea (o modifica) un desplegado o replegado usando los valores especificados y deja el cuadro de diálogo abierto para seguir trabajando con él.
