Vista auxiliar (cuadro de diálogo)

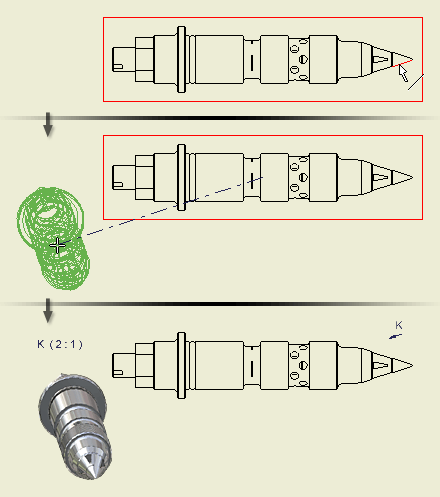

Inserta una vista auxiliar mediante la proyección desde una arista o línea en una vista padre. La vista resultante está alineada respecto a la vista padre.

Acceso:

En la cinta de opciones, pulse la ficha Insertar vista panel Crear Auxiliar

Ver/Atribuir escala a identificador

Especifica el identificador de vista y la escala.
Identificador de vista	Edita la cadena del identificador de vista.
Escala	Define la escala de la vista, relativa a la pieza. Introduzca la escala en la casilla o pulse la flecha para seleccionar una de ellas en la lista de escalas utilizadas habitualmente. Puede especificar una escala que no esté en la lista. La nueva escala aparece en la lista encima de una línea y está disponible mientras Autodesk Inventor LT esté abierto. No se añade a la lista de escalas del estilo de norma.
	Muestra u oculta el identificador de la vista.
	Edita el texto del identificador de vista en el cuadro de diálogo Asignar formato a texto.

Estilo

Define el estilo utilizado para mostrar la vista. El estilo de visualización por defecto es igual al utilizado en la vista padre. Para cambiar el estilo de visualización, pulse un comando.
	Mostrar líneas ocultas.
	Eliminar líneas ocultas.
	Renderización sombreada.

Definición en vista base	Muestra la definición de la vista auxiliar en la vista base.
	Activar/Desactivar vista preliminar de operación Active esta casilla de verificación para obtener una vista preliminar de la vista de dibujo antes de que se cree.
