Corte de una vista de plano por el plano delimitador posterior

Puede ser conveniente cortar una vista de plano en el plano delimitador posterior cuando hay un elemento (por ejemplo, un muro inclinado) que abarca varios niveles. Si sólo quiere que el muro sea visible en la vista de plano tal y como aparece en el rango de vista del nivel 3, puede delimitar el muro mediante el parámetro Delimitación de profundidad.

Esta función se activa mediante el parámetro Delimitación de profundidad para la vista de plano. El plano delimitador posterior lo define el parámetro Delimitación de profundidad, que forma parte de las propiedades Rango de vista de la vista.

Nota: Las vistas de plano incluyen vistas de plano de planta, vistas de plano de techo reflejado, vistas de plano de detalle y vistas de plano de llamada.

Ejemplo

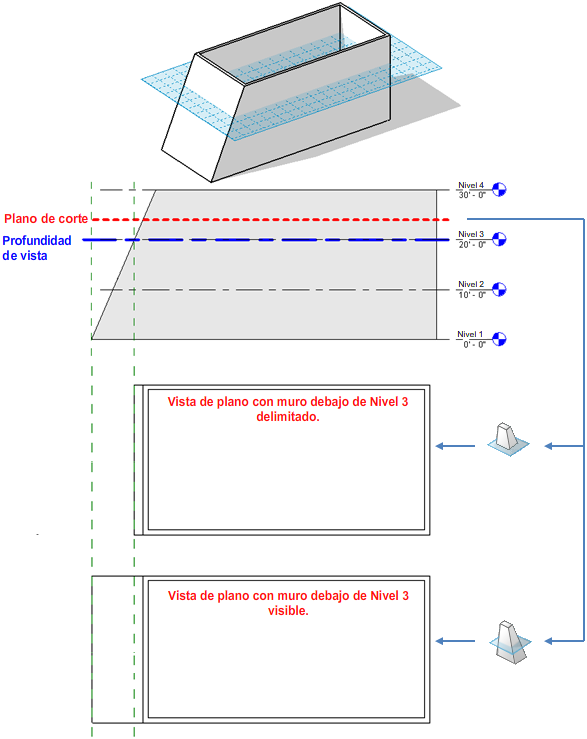

La imagen siguiente ilustra el plano delimitador posterior.

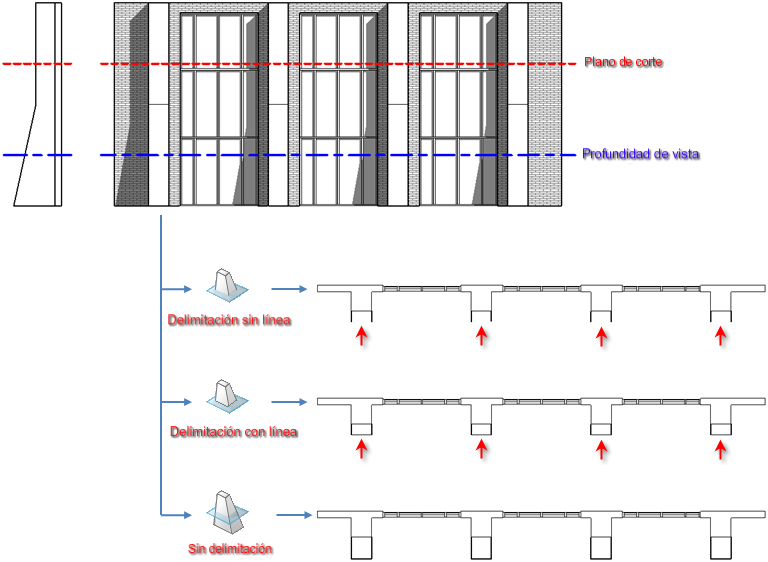

La siguiente imagen muestra el plano de corte y la profundidad de vista para este modelo, así como las representaciones de vista de plano resultantes para las opciones de parámetro Delimitación de profundidad (Delimitación sin línea, Delimitación con línea y Sin delimitación).

Las regiones de plano respetan la configuración del parámetro Delimitación de profundidad de su vista principal, pero siguen su propia configuración de Rango de vista.

Los elementos con representación simbólica en ciertas vistas (como las vigas estructurales) y las familias no cortables no se ven afectados cuando se corta una vista de plano por el plano delimitador posterior. Aparecerán y no quedan cortados.

Esta propiedad sí que afecta a la impresión.

Para cortar una vista de plano por el plano delimitador posterior

1. En el Navegador de proyectos, seleccione la vista de plano que desee cortar por el plano delimitador posterior.
2. En la paleta Propiedades, en Extensión, busque el parámetro Delimitación de profundidad.

   El parámetro Delimitación de profundidad está disponible para las vistas de plano y emplazamiento.

3. Haga clic en el botón de la columna de valores.

   Aparece el cuadro de diálogo Delimitación de profundidad.


4. En el cuadro de diálogo Delimitación de profundidad, seleccione una opción y haga clic en Aceptar.
5. También puede hacer clic en Rango de vista y modificar el parámetro Delimitación de profundidad si es preciso. En el nivel que seleccione para Delimitación de profundidad se delimitará la vista cuando la propiedad Delimitación de profundidad esté activa.
