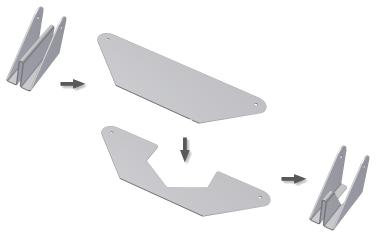

Référence de dépliage/repliage de tôle

Les boîtes de dialogue qui s'affichent lors des procédures de dépliage et de repliage sont similaires. Elles se distinguent uniquement par le libellé des fonctions (dépliage ou repliage). Cette référence est applicable aux deux boîtes de dialogue. La boîte de dialogue contient trois sections de sélection, une illustration contextuelle et des commandes alignées en bas.

Mode d'accès :
	Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Dépliage ou cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Repliage

Référence de dépliage ou de repliage (A)
	Cette commande permet de sélectionner la face ou le plan de référence à utiliser pour définir la référence par rapport à laquelle les plis ou rotations sont dépliés ou repliés. Cette référence porte le libellé A dans l'illustration qui s'affiche à droite dans la boîte de dialogue. Dès que vous commencez la procédure, cette commande est active par défaut.

Géométrie de dépliage ou de repliage (B)
	Cette commande permet de sélectionner les différentes fonctions de pli ou de rotation à déplier ou à replier. Les géométries sélectionnables à l'aide de cette commande portent le libellé B dans l'illustration qui s'affiche à droite dans la boîte de dialogue. Cette commande ne s'active que si vous sélectionnez une référence.
	Elle permet de sélectionner toutes les fonctions de pli ou de rotation à déplier ou à replier. Les géométries sélectionnables à l'aide de cette commande portent le libellé B dans l'illustration qui s'affiche à droite dans la boîte de dialogue. Cette commande ne s'active que si vous sélectionnez une référence.

Copie d'esquisses (C)
	Cette commande permet de sélectionner les esquisses non utilisées à déplier ou à replier. Les géométries d'esquisse sélectionnables à l'aide de cette commande portent le libellé C dans l'illustration qui s'affiche à droite dans la boîte de dialogue. Cette commande ne s'active que si vous sélectionnez une géométrie de dépliage ou de repliage.
	Parent visible - Lorsque les esquisses sont dépliées, une copie de l'esquisse est créée et s'affiche sur la face aplatie. L'esquisse d'origine (ou parent) reste dans la position pliée. Activez cette option pour afficher à la fois l'esquisse d'origine (position pliée) et sa copie dépliée.

Panneau d'image de la boîte de dialogue
	La boîte de dialogue Dépliage ou Repliage affiche une image qui change en fonction des géométries disponibles.

Dépliage - Avec faces plates	Dépliage - Sans face plate	Repliage - Avec faces plates	Repliage - Sans face plate
Dépliage - Profil roulé	Repliage - Profil roulé

Activer/désactiver l'aperçu de la fonction - Active ou désactive l'aperçu du résultat plié ou déplié.

OK	Crée (ou modifie) un dépliage ou un repliage à l'aide des sélections effectuées et ferme la boîte de dialogue.

Annuler

Annule les modifications apportées aux paramètres et options et ferme la boîte de dialogue.

Appliquer

Crée (ou modifie) un dépliage ou un repliage à l'aide des sélections effectuées et laisse la boîte de dialogue affichée, ce qui permet d'effectuer des opérations supplémentaires.
