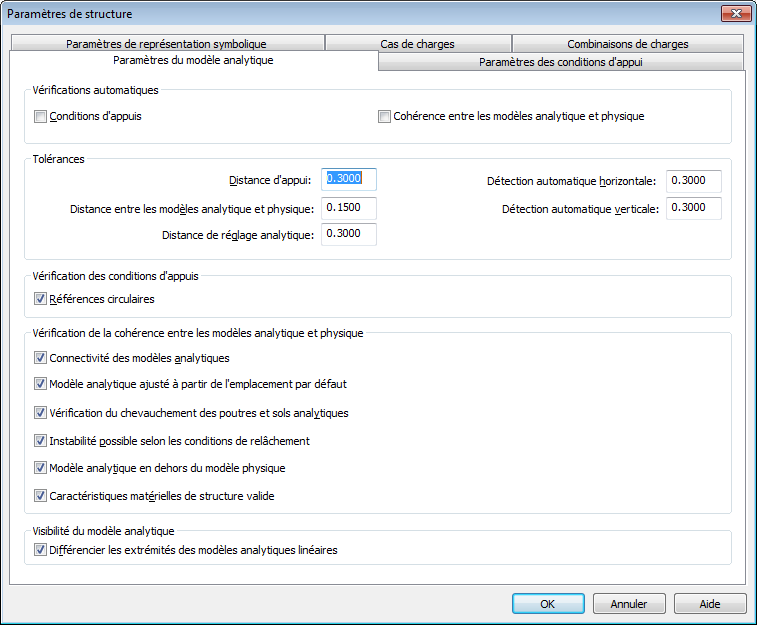

L'onglet Paramètres du modèle analytique de la boîte de dialogue Paramètres de structure permet de régler l'exécution de certaines opérations de Revit dans le modèle analytique. Tous les paramètres de cette boîte de dialogue sont spécifiques au projet et sont stockés au sein du projet.
Les paramètres sont les suivants :
Vérifications automatiques
Lorsque cette option est activée, la vérification automatique du modèle analytique présente un message d'avertissement lorsque le modèle analytique de votre projet risque de ne pas être correct.
Utilisez ces paramètres lorsque la majeure partie de la structure est modélisée et que vous devez vérifier si les modifications apportées au modèle provoquent la non prise en charge des éléments ou l'incohérence des modèles analytiques.
Il n'est pas recommandé d'activer ces paramètres lors des premières étapes du projet. Le nombre d'éléments non pris en charge lors de la création du modèle est important. Pour plus d'informations, reportez-vous à la rubrique Vérifications automatiques.
- Conditions d'appuis. Génère un avertissement si un élément n'est pas appuyé lors de la création ou de la modification du modèle. Les références circulaires sont indiquées dans la section Vérification des conditions d'appuis de cette boîte de dialogue. Voir Vérification du modèle analytique.
- Cohérence entre les modèles analytique et physique.Génère des avertissements pendant la création ou la modification des éléments pour :
- tous les éléments structurels non pris en charge ;
- toutes les incohérences détectées dans le modèle analytique ;
- toutes les incohérences entre les modèles analytique et physique ;
- tous les éléments analytiques sans ressource de matériau physique associée.
Les options de cette vérification sont spécifiées dans les sections Tolérances et Vérification de la cohérence entre les modèles analytique et physique de cette boîte de dialogue.
Pour plus d'informations, reportez-vous à la rubrique Modification des critères de vérification facultatifs et des tolérances.
Tolérances
Les options Tolérances définissent les tolérances de la vérification de la cohérence entre les modèles analytique et physique et de la détection automatique du modèle analytique.
- Distance d'appui. Indique la distance maximale admissible entre le modèle physique d'un élément et le modèle physique de l'élément d'appui. Si elle excède cette tolérance, un avertissement est émis lors de la vérification de la cohérence.
- Distance entre les modèles analytique et physique. Indique la distance maximale admissible entre les modèles analytique et physique. Si elle excède cette tolérance, un avertissement est émis lors de la vérification de la cohérence.
- Distance de réglage analytique. Indique la distance maximale admissible du modèle analytique à partir de l'emplacement par défaut. Si elle excède cette tolérance, un avertissement est émis lors de la vérification de la cohérence.
- Détection automatique horizontale. Indique la distance horizontale maximale entre les modèles analytique et physique. Réglage automatique du modèle analytique.
- Détection automatique verticale. Indique la distance verticale maximale entre les modèles analytique et physique. Voir Réglage automatique du modèle analytique.
Pour plus d'informations, reportez-vous à la rubrique Modification des critères de vérification facultatifs et des tolérances.
Vérification des conditions d'appuis
L'option Vérification des conditions d'appuis est utilisée lors de la vérification des conditions d'appuis automatique ou lancée par l'utilisateur.
- Références circulaires. Permet de vérifier les chaînes de structure portante circulaires.
Vérification de la cohérence entre les modèles analytique et physique
Ces options sont utilisées lors des vérifications de la cohérence entre les modèles analytique et physique automatiques ou lancées par l'utilisateur.
Pour plus d'informations, reportez-vous à la rubrique Modification des critères de vérification facultatifs et des tolérances.
