Giunzioni angolo: riferimenti

Lo strumento Giunzione angolo consente di aggiungere giunzioni angolo alle facce in lamiera. Le giunzioni possono essere create tra facce intersecanti o complanari.

Accesso

Barra multifunzione: scheda Lamiera gruppo Modifica Giunzione angolo

Forma

Controlla la forma, il metodo di misurazione del gioco, il tipo di sovrapposizione ed i parametri del gioco relativi alla giunzione angolo.

Forma	Seleziona gli spigoli del modello e specifica se separare gli angoli.
	Giunzione angolo: specifica una nuova geometria dell'angolo tra le facce in lamiera intersecanti e complanari esistenti.
	Separazione angolo: specifica un angolo separato. Usare questa opzione per aprire un angolo retto per creare una giunzione angolo della lamiera (di norma su un modello delle parti convertito).
	Spigoli: seleziona uno spigolo del modello su ogni faccia.
Angolo retto/Giunzione	Quest'area della scheda è indicata come Angolo retto quando gli spigoli selezionati sono sulla faccia complanare, altrimenti è denominata Giunzione quando gli spigoli selezionati sono situati su facce non piane. I controlli includono: Metodo di misurazione del gioco utilizzato. Tipo di sovrapposizione del gioco della giunzione. Valore della distanza del gioco. Percentuale di sovrapposizione (se necessaria).
	Distanza gioco massima: usare questa opzione per creare una distanza del gioco angolo che sia possibile misurare in modo uniforme mediante l'uso di un calibro di ispezione fisico.
	Distanza faccia/spigolo: usare questa opzione per creare un gioco della giunzione angolo che sia possibile misurare dalla faccia adiacente al primo spigolo selezionato fino al secondo spigolo selezionato. Questa opzione consente di produrre giunzioni angolo uniformi a quelle prodotte nelle release di Autodesk Inventor anteriori a R2008.
	Opzione di sovrapposizione:
	Nota: Le opzioni descritte di seguito dipendono dagli spigoli e dalle facce selezionati e dal metodo di misurazione della distanza del gioco selezionata precedentemente.
	45 gradi: (selezioni complanari/distanza gioco massima) applica il tipo di giunzione Gioco simmetrico alla giunzione angolo selezionata.
	Gioco simmetrico: (selezioni complanari/distanza faccia/spigolo) applica il tipo di giunzione Gioco simmetrico alla giunzione angolo selezionata.
	Gioco simmetrico: (selezioni non piane/distanza gioco massima) applica il tipo di giunzione Gioco simmetrico alla giunzione angolo selezionata.
	Nessuna sovrapposizione: (selezioni non piane/distanza faccia/spigolo) applica il tipo di giunzione Nessuna sovrapposizione alla giunzione angolo selezionata.
	Sovrapposizione: (selezioni complanari/distanza gioco massima) applica il tipo di giunzione Sovrapposizione alla giunzione angolo selezionata.
	Sovrapposizione: (selezioni complanari/distanza faccia/spigolo) applica il tipo di giunzione Sovrapposizione alla giunzione angolo selezionata.
	Sovrapposizione: (selezioni non piane/distanza gioco massima) applica il tipo di giunzione Sovrapposizione alla giunzione angolo selezionata.
	Sovrapposizione: (selezioni non piane/distanza faccia/spigolo) applica il tipo di giunzione Sovrapposizione alla giunzione angolo selezionata.
	Sovrapposizione invertita: (selezioni complanari/distanza gioco massima) applica il tipo di giunzione Sovrapposizione invertita alla giunzione angolo selezionata.
	Sovrapposizione invertita: (selezioni complanari/distanza faccia/spigolo) applica il tipo di giunzione Sovrapposizione invertita alla giunzione angolo selezionata.
	Sovrapposizione invertita: (selezioni non piane/distanza gioco massima) applica il tipo di giunzione Sovrapposizione invertita alla giunzione angolo selezionata.
	Sovrapposizione invertita: (selezioni non piane/distanza faccia/spigolo) applica il tipo di giunzione Sovrapposizione invertita alla giunzione angolo selezionata.

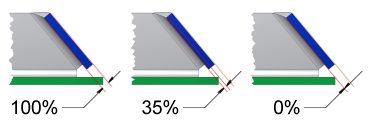

Percentuale sovrapposizione: indica la sovrapposizione in termini di percentuale di spessore della flangia, usando un valore decimale compreso tra 0 e 1. L'opzione è valida quando il tipo di sovrapposizione viene specificato come sovrapposizione o sovrapposizione invertita.
Gioco: specifica la distanza tra gli spigoli o tra una faccia ed uno spigolo della giunzione angolo. Immettere un valore se è diverso da quello di default dello spessore specificato nello stile lamiera attivo. Nel campo è altresì possibile usare l'icona a comparsa di modifica del valore effettivo per misurare una distanza di lavorazione da utilizzare per il valore, mostrare le quote per identificare una quota da utilizzare per il valore, elencare i parametri del valore da sostituire o reimpostare il valore al valore della lavorazione qualora fosse stato modificato in precedenza. È inoltre possibile specificare lo spessore per reimpostare il valore al parametro Spessore definito nello Stile lamiera, qualora fosse stato modificato in precedenza. NOTA Se il tipo di sovrapposizione della giunzione angolo è stata impostata a Nessuna giunzione, il campo è disabilitato.

Scheda Piega (Bend)

Per informazioni sulla scheda Piega (Bend), vedere Opzioni di piegatura della lamiera: riferimenti.

Scheda Angolo

Per informazioni sulla scheda Angolo, vedere Opzioni angolo della lamiera: riferimenti.

OK	Fare clic su OK per creare o modificare una giunzione angolo usando i parametri e le opzioni specificati e chiudere la finestra di dialogo.

Annulla

Fare clic su Annulla per ignorare le modifiche apportate ai parametri o alle opzioni e chiudere la finestra di dialogo.

(Altro)

Angolo esteso specifica le modalità di estensione dell'angolo.
Allineato	Proietta la prima faccia in modo che risulti allineata alla seconda faccia.
Perpendicolare	Proietta la prima faccia in modo che risulti perpendicolare alla seconda faccia.
