断面図ビューは、モデルを切断したビューです。断面図ビューを、平面図、断面図、立面図、詳細図で描画することができます。断面図ビューは、ビューどうしが交差している中での断面表現として表示されます。
建物、壁、および詳細の断面図ビューを作成できます。それぞれが独自のグラフィカル スタイルで表示され、プロジェクト ブラウザの異なる場所にリストされます。建物および壁の断面図ビューは、プロジェクト ブラウザの[断面図(建築断面)]と[断面図(壁の断面図)]の下に表示されます。詳細断面図は[詳細ビュー]の下に表示されます。
断面図ビューを終了クリップ面で切り取ることができます。詳細は、「遠方クリップ面」を参照してください。

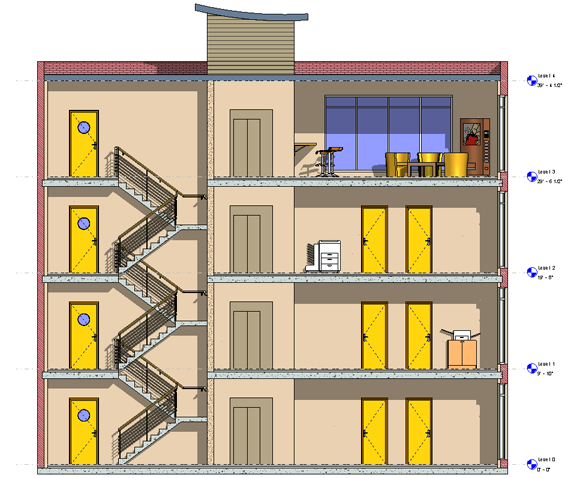

例
ファミリ エディタの断面図ビュー
- ファミリ エディタで断面図ビューを作成できます。
- 断面図ビューはインプレイス ファミリでは使用できません。
- 断面記号にヘッダが付いていない場合、断面記号(頭)をロードする必要があります。「断面記号(ヘッド)を変更する」を参照してください。
