BIM 標準を管理する

Autodesk Revit Model Review は、プロジェクトの正確性と一貫性を検証する Revit プラットフォーム用のプラグインです。このプラグインには、修正オプションが含まれており、モデルを完全で正確なものにすることができます。

概要

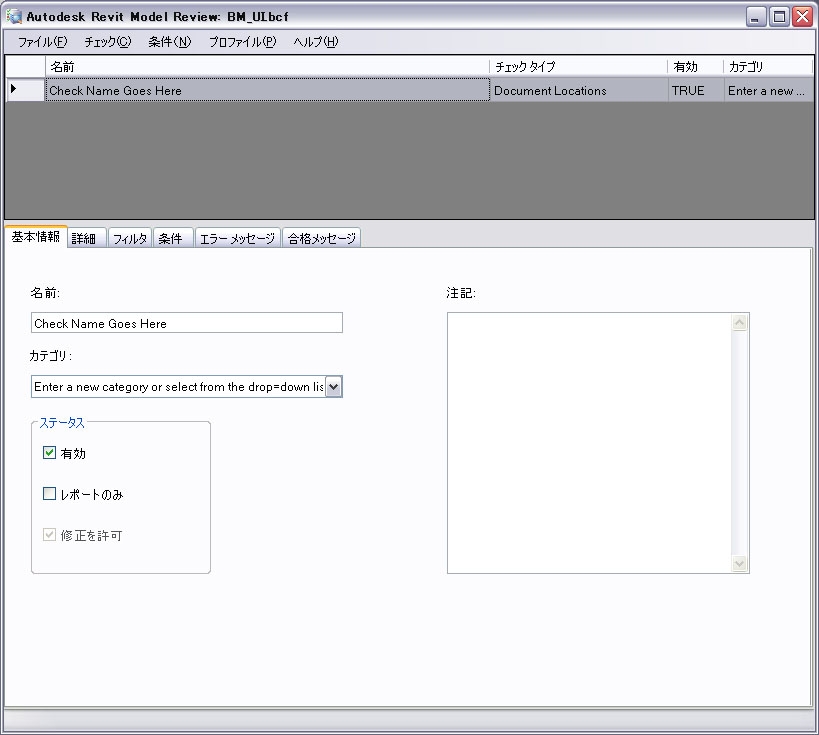

これは、チェックを作成、設定するために使用するインタフェースです。

初めてツールの[管理]部分を開くときは空のパレットから開始します。始めるには、[ファイル]プルダウンにある、.bcf という拡張子で定義されチェック ファイルを開くことができます。定義済みのリストを表示するには、[ファイル]プルダウン >> [定義済み]フライアウトを使用します。

チェック ファイルはローカルの各マシンでホストするか、ネットワーク上のアクセス可能な場所に配置できます。またはその両方を組み合わせることができます。ルールの定義済みリストは、C:\Program Files\Autodesk\Model Review\Model Review.config ファイルによってコントロールされます。このファイルは[プロファイル]プルダウンを使用して編集できます。 このファイルを編集すると、ツールの[チェック]部分のリストにも反映されます。

ファイルを開くと、個別のチェックがすべて含まれているリストが表示されます。インタフェースは 2 つの領域に分かれています。

上の領域にはすべてのチェックのリストが含まれています。上の領域でルールを選択すると、下の領域に表示される詳細が変更されます。

下の領域ではチェックを作成および設定します。この領域は、さらに 5 つのタブに分かれています。
  • 基本情報: チェックを識別するために使用する最小限の詳細を表示します。
  • 詳細: この領域では、モデル内の検索対象のチェックについて、そのコンテキストを表示します。
  • フィルタ: シナリオに対する特定のチェックをより細かく選択表示します(たとえば、9 平方フィートを超える部屋のみに適用します)。
  • エラー メッセージ: WYSIWYG HTML インタフェースで、指定した基準にルールが適合しない場合に、エンド ユーザに対して表示されるメッセージです。
  • 合格メッセージ: WYSIWYG HTML インタフェースで、指定した基準にルールが適合する場合に、エンド ユーザに対して表示されるメッセージです。
