整流板の割り当て

整流板は、ダクト内の非常に薄い板金部品です。ソリッド部品としてモデル化せず、サーフェス部品を使用します。サーフェス部品であっても、その両サイドの流れは分離したものになります。

設定適用についての質問

入口ダクトを非表示にします(表示されている場合)。

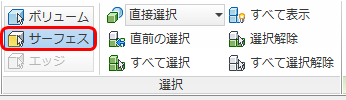

サーフェス選択モードに切り替える。

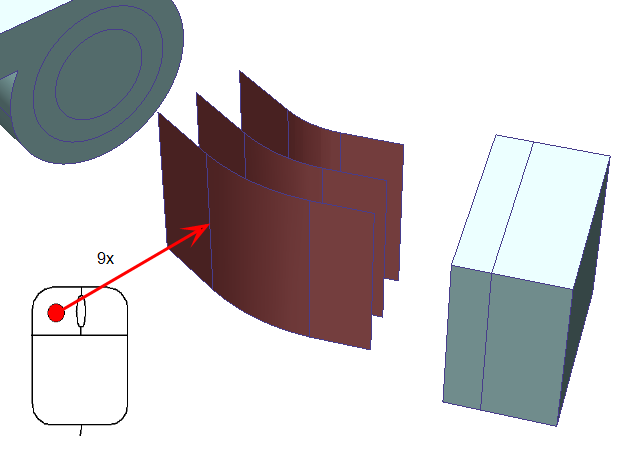

整流板サーフェスを選択します(全部で9箇所)

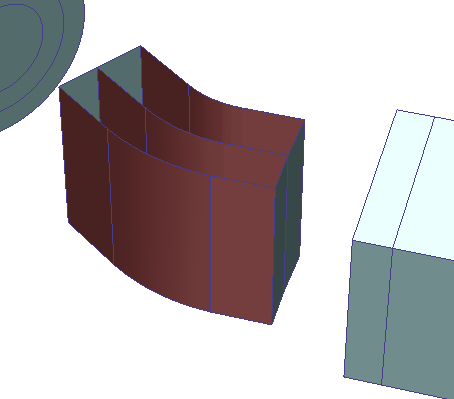

注: 中央の整流板サーフェスにアクセスするには、バッフルボリュームの上部サーフェスを非表示にする必要があります。

次のいずれかの方法で、材料クイック編集ダイアログを開きます。

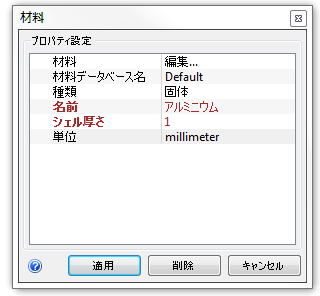

材料クイック編集ダイアログで、[種類] = [固体]に設定します。

[材料データベース名] = Default

[名前] = Aluminum

シェル厚さ = 1

単位 = millimeter

注: 厚さを指定していますが、これはジオメトリにも流れにも影響しません。これは、伝熱解析において薄い部品の厚さ方向の伝導をシミュレートする手段として使用されるだけです。
