힘

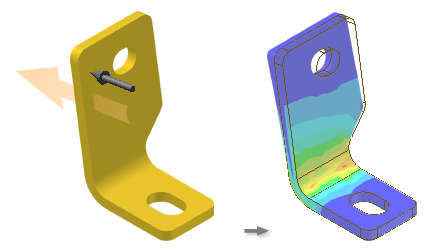

선택한 면, 모서리 또는 꼭지점에 지정된 크기의 힘을 적용합니다. 여러 도면요소를 선택할 때 선택은 첫 번째 선택과 동일한 유형으로 제한됩니다.

액세스:	리본: 응력 해석 탭 하중 패널 힘 또는 검색기에서 하중 노드 를 마우스 오른쪽 버튼으로 클릭하고 힘 하중을 선택합니다.

위치	하중을 적용할 면, 모서리 또는 꼭지점을 지정합니다.
방향	힘 방향을 지정합니다. 기본 방향은 선택한 면에 수직이고 크기 값이 있습니다. 크기는 면에 적용됩니다. 방향 선택자가 자동으로 활성화되므로 형상을 선택하여 다른 하중 방향을 정의할 수 있습니다. 방향 반전 명령은 선택한 벡터의 방향을 반전시킵니다.
크기	힘 크기를 지정합니다.
확인	힘을 작성하고 대화상자를 닫습니다.
취소	힘을 작성하지 않고 대화상자를 닫습니다.
적용	힘을 작성하고 대화상자를 연 상태로 유지합니다.
(자세히)	대화상자를 확장하여 힘 벡터를 지정하고 그림문자 표시를 제어하기 위한 추가 컨트롤을 표시합니다.
벡터 구성요소 사용	힘 하중 벡터를 보다 명시적으로 정의할 수 있도록 벡터 컨트롤을 활성화합니다. 다음 구성요소에 적절한 벡터 구성요소의 크기를 지정합니다. 벡터 구성요소 Fx = X 구성요소 Fy = Y 구성요소 Fz = Z 구성요소
그림문자 표시	선택하면 그래픽 영역에 힘 그림문자가 표시됩니다.
축척	힘 그림문자의 축척을 지정합니다. 그림문자 크기를 늘리거나 줄일 수 있습니다.
	힘 그림문자 색상을 지정합니다.
이름	하중의 이름을 지정합니다. 지정한 이름이 검색기에 표시됩니다.
