기존 면의 모서리 또는 모서리 루프에 판금 면 및 절곡부를 추가하여 플랜지를 작성합니다. 플랜지는 기본 쉐이프 매개변수에 지정된 옵션을 사용하여 작성되며 새 플랜지에 대해 전개, 절곡부 및 구석 옵션의 기본 옵션을 변경할 필요가 없을 경우 이러한 기본 옵션이 플랜지에 사용됩니다. |
|
액세스: |
리본:
판금 탭
작성 패널
플랜지
|
쉐이프
쉐이프 탭에서는 다음을 지정합니다.
- 플랜지가 적용되는 모서리.
- 플랜지의 각도.
- 절곡부의 반지름.
- 플랜지의 높이.
- 높이 측정의 기준이 되는 데이텀.
- 모서리를 기준으로 하는 절곡부의 위치.
다음 섹션에서 각 항목에 대해 상세히 설명합니다.
|
모서리 |
|
|
플랜지를 적용할 하나 이상의 모서리를 선택하거나 필요에 따라 선택한 면 주위 모서리의 루프에 의해 정의되는 모든 모서리를 선택합니다. |
|
 |
모서리 - 플랜지가 적용되는 하나 이상의 개별 모서리를 선택합니다. |
 |
루프 - 모서리 루프를 선택한 다음 선택한 루프의 모든 모서리에 플랜지를 적용합니다. |
|
플랜지 각도 |
|
선택한 모서리를 포함하는 면을 기준으로 플랜지의 각도를 정의하는 데이터 필드입니다. 이 필드에는 숫자 항목, 공식, 매개변수 또는 측정 값을 입력할 수 있습니다. |
|
절곡부 반지름 |
| 선택한 모서리를 포함하는 면과 플랜지 사이의 절곡부 반지름을 정의하는 데이터 필드입니다. 기본값은 판금 스타일 대화상자에 정의된 BendRadius 시스템 매개변수로 지정됩니다. 이 필드에는 숫자 항목, 공식, 매개변수 또는 측정 값을 입력할 수 있습니다. |
|
높이 폭 |
|
|
상한 필드를 사용하여 플랜지의 높이를 특정 거리에 따라 정의할 것인지 또는 끝 형상을 선택하여 정의할 것인지 결정합니다. |
|
|
하한 필드를 사용하여 플랜지의 높이를 지정합니다. 값을 입력하고 숫자 항목, 공식, 매개변수 또는 측정한 값을 승인합니다. 또는 형상을 선택하고, 나중에 간격띄우기 값을 입력하여 부품에 있는 다른 형상의 위치에 따라 플랜지를 결정할 수 있습니다. |
|
|
팁: 높이 폭 거리 필드를 클릭하면 그래픽 창에서 플랜지 높이의 다이나믹 끌기가 가능합니다.
|
|
 |
방향 반전 지정된 높이가 거리로 정의되어 있는 경우 플랜지의 방향을 반전시킬 수 있습니다. 주: 이 기능은 방향 반전을 선택하면 다른 모든 입력 플랜지 매개변수를 유지하면서 선택한 모서리의 반대쪽 모서리를 사용하도록 향상되었습니다.
|
다음 그림은 방향 반전 선택의 결과를 보여 줍니다.
|
높이 기준 옵션 |
|
|
세 개의 옵션을 사용하여 플랜지 높이 정의 시 높이 측정 데이텀으로 사용되는 면을 선택할 수 있습니다. |
|
 |

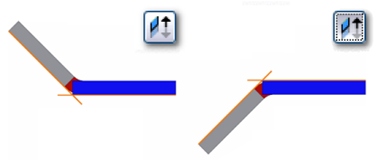

두 개의 외부 면 교차로부터의 절곡부 - 외부 면 교차로부터 플랜지 높이를 측정합니다. 아래 그림에서 주황색 선은 외부 면을 나타냅니다. |
 |
|
 |
두 개의 내부 면 교차로부터의 절곡부 - 내부 면 교차로부터 플랜지 높이를 측정합니다. 아래 그림에서 주황색 선은 내부 면을 나타냅니다. |
 |
|
 |
플랜지 종료 상세 면에 평행 - 플랜지 면에 평행하고 절곡부에 접하는 플랜지 높이를 측정합니다. 아래 그림에서 주황색 선은 플랜지 면에 직각인 절곡부 접선을 나타냅니다. |
 |
|
 |
정렬 대 직교 - 이 컨트롤을 사용하여 높이 측정이 플랜지 면에 대해 정렬되는지 또는 기준 면과 직교하는지 결정할 수 있습니다. 아래 그림에서 왼쪽의 측정은 정렬되고 오른쪽의 측정은 직교합니다. |
 |
|
|
절곡부 위치 옵션 |
|
|
네 개의 옵션을 사용하여 선택한 모서리를 포함하는 면의 범위를 기준으로 절곡부가 배치되는 위치를 선택할 수 있습니다. |
|
 |
절곡부 면 범위 내부 - 선택한 모서리에 속해 있는 면의 범위 내부에 유지되도록 플랜지의 외부 면을 배치합니다. 아래 그림에서 주황색 선은 외부 면과 선택한 모서리를 기준으로 절곡부가 배치된 방식을 나타냅니다. |
 |
|
 |
인접 면으로부터의 절곡부 - 선택한 면의 모서리에서 시작되도록 절곡부를 배치합니다. 아래 그림에서 주황색 선은 플랜지의 절곡부가 시작되는 위치를 나타냅니다. |
 |
|
 |
기준 면 범위 외부 - 선택한 모서리에 속해 있는 면의 범위 외부에 유지되도록 플랜지의 내부 면을 배치합니다. 아래 그림에서 주황색 선은 내부 면과 선택한 모서리를 기준으로 절곡부가 배치된 방식을 나타냅니다. |
 |
|
 |
절곡부를 측면에 접하게 - 선택한 모서리에 접하도록 절곡부를 배치합니다. 아래 그림에서 주황색 선은 선택한 모서리를 기준으로 하는 절곡부 접선 조건을 나타냅니다. |
 |
|
전개 옵션 탭
전개 옵션 탭에 대한 자세한 내용은 판금 전개 옵션 참조를 참고하십시오.
절곡부 탭
절곡부 탭에 대한 자세한 내용은 판금 절곡부 옵션 참조를 참고하십시오.
구석 탭
구석 옵션 탭에 대한 자세한 내용은 판금 구석 옵션 참조를 참고하십시오.
|
확인 |
지정된 옵션 및 매개변수를 사용하여 플랜지를 작성하거나 수정하고 대화상자를 닫으려면 확인을 클릭합니다. |
|
취소 |
매개변수 또는 옵션에 대한 편집 사항을 무시하고 대화상자를 닫으려면 취소를 클릭합니다. |
|
적용 |
지정된 옵션 및 매개변수를 사용하여 플랜지를 작성하고 추가 플랜지를 작성할 수 있도록 대화상자를 표시된 상태로 유지하려면 적용을 클릭합니다. |
(자세히)
자세히를 클릭하여 범위 옵션에 액세스합니다. 전체 모서리, 폭, 간격띄우기 또는 시작/끝 기존 형상과 같이 플랜지의 범위를 지정합니다.
 |
모서리 선택한 면 모서리의 전체 길이 플랜지를 작성합니다. |
 |
폭 기존 면 모서리에 있는 선택한 단일 꼭지점, 작업점, 작업 평면 또는 평면형 면으로부터 지정된 간격띄우기만큼 떨어진 위치에 지정한 폭의 플랜지를 작성합니다. 필요에 따라 플랜지가 선택한 모서리의 중간점에 배치되는 특정 폭이 되도록 지정할 수 있습니다. |
 |
간격띄우기 기존 면 모서리에서 선택한 두 개의 꼭지점, 작업점, 작업 평면 또는 평면형 면으로부터 플랜지 간격띄우기를 작성합니다. |
 |
시작/끝 플랜지 시작 및 끝 범위를 정의하는 기존 부품 형상(정의 모서리를 교차하는 꼭지점, 작업점, 작업 평면 또는 평면형 면)을 선택하여 해당 폭이 정의되는 플랜지를 작성합니다. |
이전 방법 - 이 옵션은 버전 R2009 이상에서 작성된 부품에서는 기본적으로 선택되어 있지 않습니다. 이 옵션을 선택하면 절곡부 배치 및 측정을 추가로 제어하는 새 기능을 사용할 수 없습니다. R2009 이전 릴리즈에서 작성된 판금 부품에서 플랜지 피쳐를 편집하면 기본적으로 이 옵션이 선택됩니다. 피쳐를 작성할 때 활성 상태였던 컨트롤을 사용하여 피쳐를 편집할 수 있습니다. 필요에 따라 이 선택을 취소하여 현재 릴리즈에서 제공하는 전체 제어 기능을 이용합니다.
