Siła

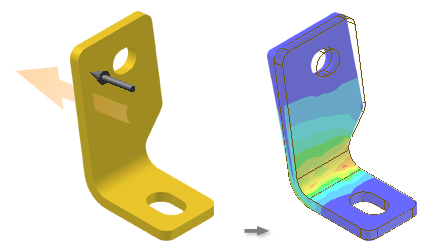

Stosuje siłę określonej wielkości do wybranych powierzchni, krawędzi lub wierzchołków. Przy wybieraniu wielu obiektów można wybrać tylko obiekty tego samego typu co pierwszy wybrany.

Dostęp:

Wstążka: karta Analiza naprężeń panel Obciążenia Siła Można także w przeglądarce prawym przyciskiem myszy kliknąć węzeł Wiązania i wybrać opcję Obciążenie naciskiem.

Położenie	Określa powierzchnię, krawędź lub wierzchołek do zastosowania obciążenia.
Kierunek	Określa kierunek siły. Domyślny kierunek to normalna wybranej powierzchni z określoną wielkością. Wielkości stosuje się do powierzchni. Opcja wyboru kierunku jest automatycznie aktywna, co umożliwia wybranie geometrii w celu zdefiniowania innego kierunku obciążenia. Polecenie Odwróć kierunek odwraca kierunek wybranego wektora.
Wielkość	Określa wielkość siły.
OK	Utwórz siłę i zamknij okno dialogowe.
Anuluj	Zamknij okno dialogowe bez tworzenia siły.
Zastosuj	Utwórz wiązanie i pozostaw okno dialogowe otwarte.
(Więcej)	Rozwija okno dialogowe w celu wyświetlenia dodatkowych elementów sterujących, które umożliwiają określenie wektora siły i sterowanie wyświetlaniem znaczników.
Użyj komponentów wektora	Włącza elementy sterujące dla wektorów, co umożliwia bardziej bezpośrednie definiowanie wektora siły obciążenia. Umożliwia określenie wielkości dla odpowiednich komponentów wektora. Komponenty wektora Fx = Komponent X Fy = Komponent Y Fz = Komponent Z
Wyświetl znacznik	Zaznaczenie opcji powoduje wyświetlanie znacznika siły w panelu graficznym.
Skala	Określa skalę znacznika siły. Rozmiar znacznika można zmienić
	Określa kolor znacznika siły.
Nazwa	Określa nazwę obciążenia. Podana nazwa jest wyświetlana w przeglądarce.
