Na palecie Właściwości można edytować wiele parametrów dla graficznych zestawień słupów. Użytkownik może dopasować wyświetlanie słupów, dodać tytuły wierszy i edytować wygląd tekstów i siatki.
Otwórz graficzne zestawienie słupów w projekcie, aby dostosować parametry wyświetlania.
| Nazwa parametru | Opis |
|---|---|
| Grafika | |
| Sumaryczne położenia słupów | Ten parametr tylko do odczytu umożliwia wyświetlanie całkowitej liczby położeń słupów w zestawieniu. |
| Położenie słupów w segmencie | Definiuje liczbę położeń słupów w wierszu. Domyślne ustawienie wynosi 50. |
| Grupuj podobne położenia | Grupuje w widoku podobne położenia słupów. Położenia słupów są podobne, jeśli między słupami zachodzi zgodność jeden do jednego. Podobne słupy mają ten sam typ, te same górne i dolne poziomy, odsunięcia, materiały i typy reprezentacji symbolicznej oraz tę samą grafikę etapów. |

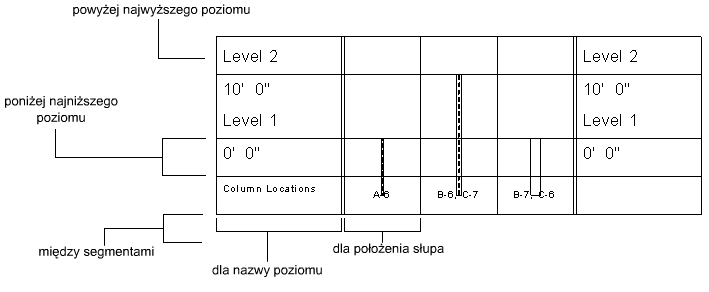

| Wygląd podziału | Po kliknięciu przycisku Edytuj wygląd siatki otwierane jest okno dialogowe Właściwości graficznego zestawienia słupów. Na karcie Wygląd siatki jest wyświetlanych pięć parametrów umożliwiających dostosowanie poziomych szerokości i pionowych wysokości linii siatki. Zobacz Zmiana właściwości siatki graficznego zestawienia słupów. |
 Można dostosowywać różne parametry położeń. |
|
| Włącz położenia niepokrywające się z liniami siatki | Gdy ta opcja jest zaznaczona, linie siatki, które nie są wyrównane w punktach przecięcia linii siatki, zostaną włączone do zestawienia. Zobacz Włączanie słupów niepokrywających się z liniami siatki. |
| Format jednostek poza liniami siatki | Ten przycisk umożliwia wyświetlenie bieżącego formatu wymiaru dla zestawienia. Przycisk ten można kliknąć, aby zastosować niestandardowe ustawienia wymiaru. Zobacz Ustawianie jednostek projektu. |
| Tekst | |
| Wygląd tekstu | Po kliknięciu przycisku Edytuj wygląd tekstu otwierane jest okno dialogowe Właściwości graficznego zestawienia słupów. Typy tekstu dostępne używane w graficznym zestawieniu słupów: tekst tytułu, tekst poziomu i tekst położenia słupa. Zobacz Zmiana właściwości tekstu graficznego zestawienia słupów. |
| Etapy | |
| Filtry etapów | Wybierz etap budowy, z którego funkcja Graficzne zestawienie słupów pobierze dane. Jeśli to pole pozostaje puste, graficzne zestawienie słupów jest generowane na podstawie wszystkich słupów w projekcie. |
| Etap | Wybierz etap budowy (na przykład: Nowa budowa, Istniejący lub Wszystkie, pozostawiając puste pole). |
| Inne | |
| Ukryte poziomy | Otwiera okno dialogowe Poziomy ukryte w graficznym zestawieniu słupów umożliwiające wybranie poziomów, które nie mają zostać włączone do zestawienia. Zobacz Ukrywanie poziomów w graficznym zestawieniu słupów. |
| Najwyższy poziom | Domyślną wartością tego parametru jest <Góra>, ale może on określać dowolny poziom w projekcie jako górny. |
| Poziom dolny | Domyślną wartością tego parametru jest <Dół>, ale może on określać dowolny poziom w projekcie jako dolny. |
|
Uwaga: Słupy znajdujące się poza zakresem zdefiniowanym przez parametry Poziom górny i Poziom dolny nie są wyświetlane. Rozmiar widoku graficznego zestawienia słupów zostanie odpowiednio dostosowany.
|
|
| Początek położenia słupów | Określa słup, od którego zaczyna się widok. |
| Koniec położenia słupów | Określa słup, na którym kończy się widok. |
| Materiał | Kliknij przycisk edycji, aby wyświetlić okno dialogowe zawierające pięć opcji: Stal, Beton, Beton prefabrykowany, Drewno i Inne. Wyświetlane są tylko te słupy, których materiały są zgodne z zaznaczonymi materiałami. |
