As restrições de movimento especificam o movimento previsto entre os componentes da montagem. Uma vez que só funcionam se existirem graus de liberdade, não entram em conflito com as restrições de posição, alteram o tamanho de peças adaptativas ou movem os componentes fixados.
As restrições de movimento são exibidas no navegador. Ao clicar com o mouse ou passar o cursor sobre a entrada do navegador, os componentes restringidos são ressaltados na janela de desenho.
O comando Animar restrição não está disponível para as restrições de movimento. No entanto, as peças restringidas usando restrições de movimento podem ser animadas indiretamente de acordo com a direção e a relação especificadas.
|
Acesso: |
Faixa de opções: guia Montagem  painel Relações Restringir  e, em seguida, clique na guia Movimento.
|
Tipo e Soluções
|
Especifica o tipo de restrição e exibe a solução do movimento previsto entre os componentes selecionados. Pode ser aplicado entre elementos lineares, planos, cilíndricos e cônicos. O tipo de restrição pode ser alterada se a caixa de diálogo estiver aberta durante a inserção ou a edição da restrição. Quando o cursor estiver parado sobre um componente, uma seta exibirá a direção da restrição. Na caixa Solução, clique em Avançar ou em Retroceder para alterar a direção. |
|
 |

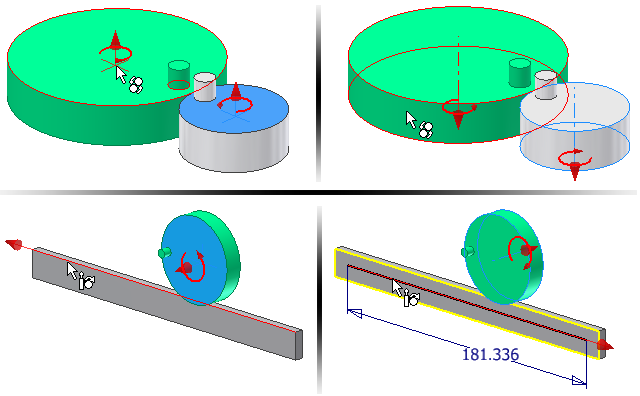

Uma restrição de Rotação especifica que a primeira peça selecionada gira em relação à outra peça segundo uma relação especificada. Usada tipicamente para rolamentos, engrenagens e polias. |
 |
Uma restrição de Rotação-translação especifica que a primeira peça selecionada gira em relação à translação de outra peça, segundo uma distância especificada. Usada tipicamente para mostrar movimento plano, tais como uma cremalheira e um pinhão. |
Seleção
|
Seleciona a geometria em dois componentes para restringi-los entre si. |
|
 |
Primeira seleção Seleciona o primeiro componente. Selecione a face plana para especificar a relação ou a distância. Selecione uma face cilíndrica para calcular a relação ou a distância. A visualização da primeira seleção é visualizada em vermelho na tela de desenho. Para finalizar a primeira seleção, clique na Segunda seleção. |
 |
Segunda seleção Seleciona o segundo componente. Selecione uma face cilíndrica num componente de rotação ou uma aresta linear num componente de translação para calcular a relação ou a distância. A seleção é visualizada em verde na tela de desenho. Para selecionar uma geometria diferente no primeiro componente, clique na Primeira seleção e volte a executar a seleção. |
 |
Selecionar a Primeira peça Limita a geometria que pode ser selecionada a um único componente. Utilize esta opção quando os componentes estiverem muito próximos ou quando um deles ocultar parcialmente a outro. Desative a caixa de seleção para restaurar o modo de seleção. |
Relação ou Distância
Especifica o movimento do primeiro componente selecionado em relação ao segundo selecionado.
|
Relação |
Para as restrições de tipo Rotação, a relação especifica o quanto gira a segunda seleção quando a primeira gira. Por exemplo, um valor de 4,0 (4:1) gira a segunda seleção quatro unidades para cada unidade que a primeira seleção girar. Um valor de 0,25 (1:4) gira a segunda seleção uma unidade para cada quatro unidades que a primeira seleção girar. O valor padrão é 1,0 (1:1). Se duas superfícies cilíndricas estiverem selecionadas, o Autodesk Inventor calcula e exibe uma relação padrão que é relativa ao raio das duas seleções. |
|
Distância |
Para restrições de rotação-translação, a distância especifica o quanto a segunda seleção se move em relação a uma rotação da primeira seleção. Por exemplo, um valor de 4,0 mm move a segunda seleção 4,0 mm para cada rotação completa da primeira seleção. Se a primeira seleção é uma superfície cilíndrica, o Autodesk Inventor calcula e exibe uma distância padrão que é a circunferência da primeira seleção. Nota: Os parâmetros de relação e distância permitem especificar a quantidade de movimento para a segunda seleção em relação à primeira. No entanto, a restrição é bidirecional. Se a segunda seleção é movida, a primeira seleção é movida por um valor inverso da relação ou distância da forma correspondente ao tipo de restrição.
|
Mais
| Define o nome da restrição. | |
| Nome |
Cria um nome único para a restrição no navegador. É possível inserir um nome ou deixar em branco e um nome padrão será automaticamente criado. |
