Adiciona junções de canto a faces de chapa de metal. É possível criar junções entre faces que façam interseção ou sejam co-planares. |
Acesso: |
Faixa de opções:
guia chapa de metal
![]() ![]() ![]() |
Controla a forma, o método de medida de folga, o tipo de sobreposição e os parâmetros de folga para a junção de canto.
Forma |
Permite selecionar as arestas de modelo e especificar se são criados rompimentos de canto. |
Junção de canto Especifica nova geometria de canto entre faces de chapa de metal coplanares ou que efetuam a interseção. |
|
Rompimento de canto Especifica um canto rompido. Utilize esta opção para abrir um canto quadrado para criar uma junção de canto de chapa de metal (normalmente, em um modelo de peça convertido). |
|
Arestas: seleciona uma aresta modelo em cada face. |
|
Chanfro/Junção |
Esta área da guia é denominada Chanfro quando as arestas selecionadas estão sobre uma face coplanar e Junção quando as arestas selecionadas não estão sobre faces coplanares. Os controles incluem:
|
Distância máxima de folga: use esta opção para criar uma folga de modificações de canto que possa ser medida de um modo consistente com o uso de um calibrador de inspeção física. |
|
Distância face/aresta: use esta opção para criar uma folga de modificações de canto que possa ser medida a partir da face adjacente à primeira aresta selecionada até a segunda aresta selecionada. Esta opção produz modificações de canto que são consistentes com aquelas produzidas pelas versões anteriores do Autodesk Inventor a R2008. |
|
Opção de sobreposição: |
|
Nota: As opções apresentadas dependem das arestas ou faces selecionadas e do método de medida de distância de folga selecionado previamente.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

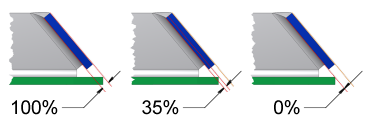

Percentagem de sobreposição Especifica a sobreposição como percentagem da espessura de flange usando um valor decimal que vai de 0 a 1. Esta opção é válida quando o tipo de sobreposição for: sobreposição ou alterar sobreposição. |
|
![]() |
|
Folga Especifica a distância entre as arestas (ou entre uma face e uma aresta) da junção de canto. Insira um valor se for diferente do valor Espessura padrão especificado no estilo de chapa de metal ativo. Também é possível utilizar o ícone desdobrável de edição do valor real para: Medir uma distância de operação para este valor, Mostrar cotas para identificar uma cota para este valor, Exibir parâmetros que você substituiria por este valor ou restabeleceria o valor ao Valor de operação no caso do valor ter sido alterado previamente. Também é possível especificar Espessura para restabelecer este valor ao parâmetro Espessura definido no estilo de chapa de metal no caso do valor ter sido previamente editado. NOTA se o tipo de sobreposição para a junção de canto estiver configurado como Sem junção, este campo é desativado. |
Para obter mais informações sobre a guia Dobra, consulte a referência sobre as opções de dobra de chapa de metal.
Para obter mais informações sobre a guia Canto, consulte a referência sobre as opções de canto de chapa de metal.
Ok |
Clique em Ok para criar (ou alterar) uma junção de canto usando os parâmetros e as opções especificados e fechar a caixa de diálogo. |
Cancelar |
Clique em Cancelar para ignorar qualquer modificação executada nos parâmetros ou as opções e fechar a caixa de diálogo. |
Canto entendido especifica como o canto é estendido. |
|
Alinhado |
Projeta a primeira face para que se alinhe com a segunda face. |
Perpendicular |
Projeta a primeira face perpendicular à segunda face. |
