caixa de diálogo Concordância com base em regras

Cria concordâncias de raio constante nas arestas que coincidem com as regras. As regras têm uma seleção de entidades (operações e faces) de origem. Identifique as arestas em função das instruções de interação. Por exemplo, “todas as arestas que uma operação especificada gera quando faz interseção com o corpo”, de modo que essas arestas sejam detectadas quando for criada ou atualizada a operação.

Acesse:

Faixa de opções: guia Modelo 3D painel Peça de plástico Arredondamento com regras

A interface de usuário está organizada como uma tabela e cada linha contém uma regra e o conjunto de seleção de origem relacionado.

Origem

Especifica um conjunto de seleção de base para uma regra e pode ser definida como:

• Operação para selecionar uma ou várias operações do corpo alvo que serão utilizadas segundo a regra dessa linha.
• Face para selecionar uma ou várias faces do corpo alvo.

Indicador de seleção

Clique na caneta para ativar a seleção dos elementos de origem. Quando a caneta é convertida em um ponteiro, a seleção passa a estar ativa.

Lista de seleção

Indica o número de elementos selecionados em cada linha Origem.

Raio

Indica o raio das concordâncias de raio constante de cada linha.

Regra

Indica a regra da linha ativa. As regras disponíveis dependem do ajuste Origem:

Origem: operações, tipos de regras:
	Todas as arestas São aplicados arredondamentos a todas as arestas geradas pelas operações e pela interseção das operações com o corpo da peça. Peça contrária Só são aplicados arredondamentos às arestas formadas pelas faces das operações e as faces do corpo da peça. Operações contrárias Quando é definida esta regra, aparece o seletor de operações Escopo na caixa de diálogo. Só são aplicados arredondamentos às arestas geradas pela interseção entre as operações do conjunto de origem e as operações do conjunto de escopo. Arestas soltas Só são aplicados arredondamentos às arestas formadas pelas faces das operações incluídas no conjunto de seleção de origem.
Origem: faces, tipos de regras:

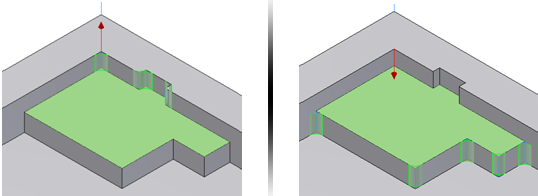

	Todas as arestas São aplicados arredondamentos a todas as arestas geradas pelas faces selecionadas com quaisquer outras faces do corpo da peça. Operações contrárias Quando é definida esta regra, aparece o seletor de operações Escopo na caixa de diálogo. Só serão aplicados arredondamentos às arestas geradas pelas faces selecionadas na origem e as faces das operações de escopo. Arestas incidentes Quando é definida esta regra, aparece a caixa Arestas incidentes na caixa de diálogo. O seletor Direção serve para selecionar o eixo e Inverter para configurar a direção das arestas para coincidirem com as regras. Neste caso, são aplicados arredondamentos às arestas que terminam nas faces de origem, que são paralelas a um eixo selecionado (dentro de uma tolerância especificada) e que têm a mesma direção. Tolerância permite capturar arestas que divergem do eixo de direção pelo ângulo indicado. Isto pode ser útil para capturar todas as arestas laterais de um alojamento com um ângulo de inclinação. Dica: A direção de referência para as arestas incidentes filtra as arestas como indicado na imagem. Quando a direção aponta para cima, as arestas selecionadas são as que “saem” da face na direção para cima. Inversamente, quando a direção aponta para baixo, as arestas selecionadas são as que “saem” da face na direção para baixo.

Opções de convexidade

Entre todas as arestas selecionadas por uma operação baseada em regras, os usuários podem filtrar adicionalmente por convexidade. Por exemplo, selecione unicamente as arestas côncavas, as arestas convexas ou ambas (ajuste padrão). As opções de convexidade são contextuais para cada linha do arredondamento com base em regras e o comutador exibe o ajuste real de cada linha ativa.

	Todas as emendas seleciona somente as arestas côncavas.
	Todos os arredondamentos seleciona somente as arestas convexas.

(Mais)

	Define as opções para as concordâncias baseados em regras. Os ajustes padrão são corretos para a maioria das operações. As seguintes opções são iguais ao arredondamento de peça:
		Cilindro ao longo de arestas afiadas Junção esférica preferível Cadeia automática de arestas Preservar todas as operações
Remover faces fundidas remove das arestas coincidentes todas aquelas arestas residentes em faces que compartilham uma geometria comum com outras faces dos conjuntos de seleção (denominadas “faces fundidas”).

	Por exemplo, a face indicada na imagem é comum entre as operações de caixa e de extrusão do cilindro.
	Ao criar um arredondamento baseado na regra “Arestas soltas” com o cilindro no conjunto de origem, será obtido este resultado quando a opção Remover faces fundidas estiver desativada.
	Este resultado será obtido quando a opção Remover faces fundidas estiver ativada.

Excluir. Os conjuntos de exclusão melhoram a flexibilidade das regras usando a exclusão das arestas que residem nas faces selecionadas ou de algumas arestas selecionadas diretamente que, de outra forma, coincidiriam com as regras. As exclusões são comuns a toda a operação.

• Seletor de faces É possível selecionar um conjunto de faces. As arestas formadas por essas faces serão excluídas.
• Seletor de arestas É possível selecionar um conjunto de arestas a serem excluídas da operação de arredondamento com base em regras.
