Peças e montagens derivadas

Uma peça derivada é uma peça nova que faz referência a uma peça existente para copiar corpos de forma associativa e outra informação, como esboços, operações de trabalho e parâmetros. Uma montagem derivada é uma peça nova que faz referência a uma montagem existente. Podem ser adicionadas operações à peça ou montagem derivada. Ao adicionar novas operações ao componente base ou ao editar as operações derivadas, a peça derivada é atualizada com as alterações. Utilize a guia Opções quando você derivar uma montagem para descobrir as vantagens adicionais da eliminação de componentes baseada em regras e da remoção de furos. Derive uma montagem como um composto de superfície para criar um arquivo de tamanho mínimo no disco e calcular a peça de maneira muito mais rápida que em um sólido derivado. Um composto de superfície usa menos memória e fornece um rendimento superior nas montagens consumidoras. Existem dois modos de criar uma peça derivada: utilizando um método de "imposição" ou de "desmoldagem". Esta seção informa com detalhes os passos necessários para se criar uma peça derivada utilizando o método de "desmoldagem". Os seguintes comandos "impõem" uma peça derivada da origem: Criar peça (comando Arquivo de peça) Criar componente (comando Arquivo de peça) Contorno simplificado (comando Arquivo de montagem) Também é possível utilizar o comando Componente derivado para inserir peças e montagens existentes em um arquivo de peça como corpos.

As peças e as montagens derivadas têm um valioso aplicativo quando você deseja controlar alterações aplicadas em modelos. É possível alterar o modelo original e atualizar todos os componentes derivados para incorporar as alterações automaticamente.

As peças e as montagens derivadas poupam consumo de memória graças à redução do tamanho do arquivo quando são utilizadas em uma montagem de nível superior. Uma peça derivada é um corpo único carregado na memória, ao invés do que ocorre, por exemplo, com todos os componentes individuais de uma montagem. Um uso eficaz de uma peça derivada é utilizá-la, na montagem a partir da qual foi criada, como um ND substituto de montagem. Também pode ser utilizado o comando Componente derivado para conseguir resultados similares ao de uma peça derivada criada com o comando Contorno simplificado.

A guia Opções contém uma caixa de seleção para criar uma peça derivada a partir de uma montagem com Modo de memória reduzida. Esta opção cria uma peça que utiliza menos memória ao não salvar na memória cache nenhum corpo de origem. Se ativada, no navegador de peças derivadas não é exibido nenhum corpo de origem. A guia Opções também contém a configuração de simetria de peças, escala, simplificação, remoção de peças e remoção de furos.

A parte esquerda da seguinte imagem exibe o navegador de peça sem modo de memória reduzida. O lado direito exibe o navegador de uma peça criada com modo de memória reduzida.

Nota: O Modo de memória reduzida não está disponível se você seleciona a opção de estilo de derivação Manter cada sólido como um corpo sólido.

Uma montagem derivada com a opção Operação composta única cria uma peça que é uma superfície única, a qual utiliza menos memória que um sólido. Um corpo de superfície não salva na memória cache nenhum corpo de origem e não pode participar em verificações de interferências. O corpo de superfície composta conserva a aparência da peça original.

Como eu sei que estilo de derivação tenho que utilizar?

Utilize o seguinte guia para selecionar o estilo de derivação que melhor se adapta as suas necessidades.

Corpo sólido único com fusão de uniões entre faces planas	Esta é a opção padrão para criar um arquivo de peça a partir de uma montagem. Utilize esta opção para criar um arquivo de peça de corpo único a partir de umamontagem ou uma peça com vários corpos. As arestas entre faces ou corpos sólidos que compartilham uma face plana são fundidas.
O corpo sólido conserva as uniões entre faces planas	Esta opção funde as peças de uma montagem ou os corpos selecionados de uma peça com vários corpos em um único corpo de um arquivo de peça. A nova peça conserva as arestas entre as diferentes peças ou corpos que compartilham uma face plana. A peça resultante conserva a aparência original das peças incluídas ou os corpos que compartilham uma face plana. Produz os melhores resultados para uma vista de desenho porque todas as arestas e as juncões são retidas.
Conservar cada sólido como um corpo sólido	Esta é a opção padrão para criar um arquivo de peça a partir de outro arquivo de peça. Utilize esta opção para: Criar uma peça a partir de outro arquivo de peça. Criar uma peça com vários corpos a partir de uma montagem. Criar uma peça com vários corpos a partir de outro arquivo de peça com vários corpos.
Operação composta única (só Montagem derivada)	Cria um arquivo de peça que é um corpo de superfície. O corpo de superfície resultante conserva as junções entre as faces planas e as aparências da peça original como roscas de bitmap. Utilize esta opção para criar o menor arquivo de peça do disco. Uma peça de composto de superfície é ideal para o uso como um ND substituto de montagem ou para a exportação em intercâmbio BIM. O corpo de superfície resultante não pode participar na operação Combinar ou na verificação de interferências. O corpo de superfície pode ser utilizado como ferramenta de divisão no comando Dividir.
Corpo como superfície de trabalho (só Peça derivada)	Cria um arquivo de peça no que os corpos sólidos individuais são convertidos em corpos de superfície individuais. Os corpos de superfície resultantes não podem participar na operação Combinar ou na verificação de interferências. O corpo de superfície pode ser utilizado como ferramenta de divisão no comando Dividir.

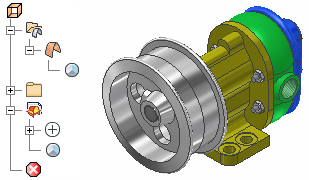

Quando você cria uma peça derivada, o ícone derivado do navegador corresponde à opção de estilo utilizada. Nota: Se Associativa está ativada na guia Representações, Excluir não está disponível para nenhum componente visível na Representação de vista que você está derivando. Utilize a Representação de vista na montagem de origem para controlar a inclusão ou exclusão de um componente.

Preparação para derivar uma peça

Crie um arquivo de peça e clique em Retornar para fechar o esboço se um esboço iniciou-se automaticamente.

Na faixa de opções, clique na guia Gerenciar Painel Inserir Derivar , e então selecione o arquivo de peça ou montagem a partir do qual os copos serão derivados.

Para criar uma peça de corpo sólido a partir da peça de origem, o novo arquivo de peça não deve conter nenhum corpo sólido antes de executar a operação de derivação. Para criar um arquivo de peça com vários corpos, crie os corpos sólidos necessários e importe um ou vários no arquivo de peça. Também é possível incluir geometria do esboço, operações de trabalho ou corpos como superfícies. Para incluir na nova peça:

• Só podem ser selecionados esboços 2D ou 3D visíveis e exportados. O esboço não deve estar consumido nem compartilhado.
• Só podem ser selecionadas operações de trabalho visíveis e exportadas.
• Só podem ser selecionadas superfícies visíveis e exportadas.
• Só podem ser selecionados corpos sólidos e visíveis.

Podem ser criados duas ou mais operações de peça derivada, utilizando as mesmas peças base ou outras diferentes.

Se a caixa Mostrar todos os objetos está selecionada, todos os objetos que possam ser derivados aparecerão na lista, independentemente de seu status de exportação. Para ocultar os objetos não exportados, desative a caixa de seleção.

Derivação a partir de uma peça

Se a origem é um arquivo de peça, a seleção de Estilo de derivação padrão é conservar cada sólido como um corpo sólido. Se a peça de origem contém vários corpos sólidos, é possível importar os corpos selecionados como um ou vários corpos. Só podem ser selecionados os corpos sólidos e visíveis. Se todos os corpos estão visíveis, não é selecionado nenhum corpo padrão.

Todas as operações da peça selecionada serão combinadas em uma operação única no navegador da peça derivada. Incluindo seletivamente esboços 2D e 3D individuais, operações de trabalho e parâmetros da peça base, é possível definir operações individuais a partir daqueles esboços na nova peça.

Derivação de uma superfície de trabalho em lugar de um sólido a partir de uma peça

É possível utilizar superfícies de trabalho para definir planos de esboço, geometria de trabalho e operações como fazer a extrusão da superfície ou dividir. As superfícies derivadas não podem ser utilizadas em uma operação Combinar com um corpo sólido.

As superfícies derivadas também podem ser utilizadas para definir invólucros de peça que facilitem os projetistas no cálculo dos requisitos de espaço entre componentes.

Para criar uma superfície derivada a partir de uma peça, em lugar dos corpos sólidos derivados padrão, selecione Corpo como superfície de trabalho na caixa de diálogo Peça derivada.

Derivação de um composto de superfície em lugar de um sólido a partir de uma montagem

Um composto de superfície derivado de uma montagem cria o menor arquivo de peça possível no disco e consome menos memória que a montagem original. É possível utilizar uma peça de composto de superfície como uma montagem substituta em um Nível de detalhe ou exportá-la como uma representação do invólucro da montagem usando o intercâmbio BIM. Um composto de superfície derivado conserva as aparências da peça como as roscas.

Utilizando Derivar para inserir um componente em um arquivo de peça

É possível utilizar o comando Derivar para inserir um arquivo de peça ou montagem do disco como novos corpos em um arquivo de peça. Uma peça pode ser inserida como um ou vários corpos sólidos (se a peça de origem contém vários corpos sólidos) ou como uma superfície de trabalho. Se a origem é uma montagem, é possível importar o componente como:

• Um único corpo sólido com uniões fundidas
• Um único corpo sólido com uniões conservadas
• Vários corpos sólidos
• Um composto de superfície

Exportar objetos

Se você seleciona objetos não exportados para derivar nas caixas de diálogo Peça derivada ou Montagem derivada, os objetos serão marcados para sua exportação na montagem base. Ative a caixa de seleção Mostrar todos os objetos, nas caixas de diálogo, para exibir os objetos exportados e não exportados no controle da árvore; um ícone em forma de seta identifica os objetos exportados.

É possível marcar objetos para sua exportação enquanto você edita o componente base. Na faixa de opções, clique na guia Gerenciar painel Criar Exportar objetos .

Exportar parâmetros

Se você seleciona a opção Parâmetros exportados na caixa de diálogo Peça derivada, qualquer parâmetro que tenha sido marcado para exportação no arquivo de peça original é incorporado ao novo arquivo e pode ser utilizado para criar nova geometria.

Nota: Para marcar um parâmetro que deseje exportar em um arquivo de peça, abra a caixa de diálogo Parâmetros e ative a caixa de seleção Exportar parâmetros. De outro modo, clique na guia Gerenciar painel Criar Exportar objetos .

Na guia Outro, são especificados os parâmetros para exportar em uma montagem derivada. Podem ser exportados parâmetros de todos os componentes da montagem base, não só de componentes selecionados.

Na caixa de diálogo Parâmetros da nova peça derivada, os parâmetros exportados são agrupados em pastas de parâmetros. A pasta de parâmetros exibe a rota do arquivo e o nome do arquivo do corpo base. Se há vários parâmetros com um mesmo nome, a cada um é adicionado um dígito incremental, a fim de lhes atribuir um nome exclusivo.

Derivação a partir de uma montagem

Selecione o estilo de derivação. Se a origem é um arquivo de montagem, a seleção padrão é criar um único corpo sólido com faces planas fundidas. Também é possível importar os componentes selecionados como vários corpos ou como um único composto de superfície.

Todos os componentes da montagem selecionada serão combinados em uma operação única no navegador da peça derivada. Selecione os corpos que você deseja derivar na guia Corpos, enquanto os esboços, a geometria de trabalho, as iMates, as superfícies (se há peças) e os parâmetros são especificados na guia Outro.

• Após selecionar uma montagem, clique em Ok para incluir todas as peças da montagem na peça derivada.
• Na caixa de diálogo Montagem derivada, clique para alterar do símbolo mais ao símbolo menos , para subtrair o volume dessa peça a partir da peça derivada.

  Esta função oferece a possibilidade de se criar duas peças independentes, colocá-las na montagem de forma relativa entre elas e, a seguir, executar uma operação booleana que origine uma peça nova e única.

  Nota: É possível executar uma operação similar em um arquivo de peça com vários corpos usando o comando Combinar.
• Junto a um componente individual na caixa de diálogo Montagem derivada, clique no símbolo dos signos mais ou menos para convertê-los em um símbolo de barra invertida Os componentes marcados com um símbolo de barra invertida não serão levados em conta ao criar a nova peça e serão excluídos da peça derivada. Os componentes marcados com um símbolo de barra invertida não serão levados em conta ao criar a nova peça e serão excluídos da peça derivada.
  Nota: Se a caixa de seleção Associativa está ativada na guia Representações, Excluir está desativado para qualquer componente visível na Representação de vista que você está derivando.
• Clique para especificar um componente como caixa delimitadora se você não precisar dos detalhes no componente derivado. É criado um corpo de caixa delimitadora ao que podem ser adicionadas operações e executadas outras modificações. Altera para o tamanho original do componente e atualiza o tamanho da caixa delimitadora.
• Clique no ícone do comando Interseção para efetuar a interseção no componente selecionado com a peça derivada. Para chegar ao resultado da interseção, o Autodesk Inventor executa os seguintes cálculos, nesta ordem:
  • Grupo A: o resultado de todas as inclusões e todas as subtrações .
  • Conjunto B: é o resultado de todas as interseções.
  • Resultado final: a interseção do grupo A e do grupo B.
    Nota: para chegar a um resultado final válido, ao menos um corpo deve ter o status Incluir. Por exemplo, se você quer localizar o sólido de interseção derivada entre duas submontagens de uma montagem de nível superior, selecione Incluir para a primeira submontagem e Intersecar para a segundo.
• Utilize a guia Opções para especificar o nível de simplificação, ativar o modo de memória reduzida ou especificar as opções de escala e simetria.
• Se você altera qualquer peças ou montagens das quais se derivou um componente, aparecerá uma notificação da próxima vez que você abrir a montagem que utiliza o componente derivado. Clique em Ok para atualizar os componentes derivados.
• As alterações aplicadas às peças abertas no arquivo ativo (as quais também estão contidas em uma montagem aberta) serão atualizadas automaticamente quando você salvar a alteração na peça e atualizar manualmente a peça derivada.

Fluxo de trabalho comum para derivar uma peça a partir de uma montagem

Um fluxo de trabalho comum para derivar uma peça a partir de uma montagem consiste em:

• Modelar as peças individuais da montagem.
• Aplicar restrições à montagem para situar as peças.
• Criar, se desejado, uma Vista ou Representação de ND, na qual só estejam visíveis os componentes a serem incluídos.
• Salve a montagem.
• Abrir um novo arquivo de peça.
• Selecionar o comando Componente derivado.
• Selecionar a montagem que deseja derivar.
• Selecionar o estilo de derivação.
• Se apropriado, utilize a caixa de diálogo Opções para abrir arquivos para especificar as representações.

Selecione uma ou várias peças para incluir em uma peça derivada. A partir de uma única montagem, é possível selecionar diferentes combinações de peças para criar uma peça derivada com um ou vários corpos.

Após selecionar a peça ou a montagem que deseja utilizar, é possível selecionar os corpos em uma caixa de diálogo para a incluir ou excluir na peça derivada. Também é possível incluir esboços, operações de trabalho de componentes, parâmetros exportados, iMates e superfícies.

Ao derivar a partir de uma montagem, também é possível especificar as representações (de projeto, posicional e de nível de detalhe). Como padrão, a opção Associativa para Vista de desenho está ativada. Se Associativa está ativada na guia Representações, Excluir está desativado para qualquer componente visível na representação de vista que você está derivando.

Nota: Uma peça derivada de uma montagem é representada como um elemento em uma lista de materiais.

Fluxo de trabalho alternativo para derivar uma peça a partir de uma montagem

Outro fluxo de trabalho para derivar uma peça a partir de uma montagem é utilizar o comando Componente derivado a partir das Ferramentas de montagem. Localize estas ferramentas na pasta SDK, no diretório de instalação. O comando melhora a implementação do comando incorporado Componente derivado no ambiente de peças. Depois de selecionar o componente base para uma montagem ou peça, este comando gera a peça ou a montagem derivada com as opções padrão incluídas no comando incorporado. A única exceção tem lugar nas representações. Este comando exige utilizar a vista de projeto ativa do componente base, bem como as representações de nível de detalhe e de posição que serão utilizadas na montagem derivada.

Como são utilizadas as peças derivadas?

Uma peça derivada é utilizada normalmente para pesquisar alternativas de projeto e processos de fabricação. Não obstante, existem muitos outros fins para uma peça derivada. A seguir, são exibidos alguns exemplos de como pode ser utilizada uma peça derivada.

• Uma casca pode ser executada de várias formas diferentes.
• Um comprimento padrão de canos pode ser executado usando configurações diferentes.
• Uma solda pode ser configurada de várias formas, incluídas as operações posteriores à montagem como, por exemplo, cortes e furos.
• A partir de uma montagem, os grupos de peças podem ser excluídos ou unidos com outras peças para criar uma peça única com a forma desejada.
• A partir de uma peça com vários corpos, derive uma ou várias peças.
• Em uma montagem, utilize peças derivadas como layout ao desenhar uma estrutura básica para uma montagem. Edite a peça original e atualize as peças derivadas para incorporar automaticamente as alterações no layout.
• A partir de um sólido, utilize uma superfície derivada como layout ou para definir invólucros de peças em montagens.
• A partir de um sólido, utilize uma superfície derivada como layout.
• A partir de uma peça ou uma montagem, derive os parâmetros que serão utilizados na nova peça. Também é possível utilizar a opção Parâmetros de vínculo da caixa de diálogo Parâmetros.
• Derive os parâmetros que serão utilizados na nova peça. Também é possível utilizar a opção Parâmetros de vínculo da caixa de diálogo Parâmetros.

As peças derivadas também são utilizadas para simplificar uma montagem, proteger a propriedade intelectual e reduzir o consumo de cor. Por exemplo:

• A partir de uma montagem, especifique alguns dos componentes como caixas delimitadoras para reduzir o consumo de cor.
• A partir de uma montagem, utilize a guia Opções para simplificar a montagem, remover peças pequenas ou ocultas ou fechar furos.
• A partir de uma montagem, utilize a operação composta única Estilo de derivação para reduzir de maneira significativa o tamanho em disco da peça derivada.

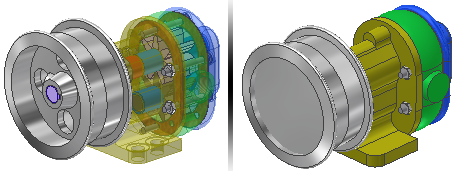

Na imagem seguinte é exibida a montagem original à esquerda e, à direita, uma peça de composto de superfície com simplificação e remoção de furos. O tamanho da montagem no disco é de 10,6 MB. O tamanho da peça derivada de composto de superfície é de 670 KB.

Podem ser adicionado operações às peças derivadas de montagens?

A criação de peças derivadas é uma boa forma de executar operações como, por exemplo, cortes ao longo de várias peças em uma solda. Dado que uma peça derivada é um corpo único, é possível personalizá-lo com qualquer operação de peça.

Após derivar uma peça de uma montagem, você pode adicionar operações. Este fluxo de trabalho é útil na criação de um conjunto soldado de peças à que você deseja adicionar furos ou cortes que afetem a uma ou várias das peças incluídas na peça derivada.

Se você incluiu um ou vários componentes como caixas delimitadoras, será criado um novo corpo na peça derivada. É possível adicionar operações, mover a caixa delimitadora ou alterar o componente original, que a caixa delimitadora é atualizada.

Uma peça derivada pode ter um tamanho diferente da peça original?

Quando você cria uma peça derivada, é possível atribuir lhe uma escala superior ou inferior à peça original ou criar uma peça simétrica à peça original utilizando qualquer um dos planos de trabalho de origem. É possível atualizar a peça derivada quando alterações são executadas na peça original.

As peças ou montagens derivadas podem ser um reflexo simétrico do componente original?

Ao derivar uma peça ou uma montagem, é possível especificar uma operação completa de simetria na geometria derivada resultante se a caixa de seleção Fazer simetria, da caixa de diálogo de Derivação correspondente, estiver ativa.

Alterações na peça ou na montagem original afetam a peça derivada?

As alterações aplicadas à peça ou a montagem original são refletidas na peça derivada após a execução de uma atualização. Se a caixa de seleção Associativa está selecionada, na guia Representações, as alterações executadas na representação de vista de montagem de origem (como a visibilidade de componentes) aparecerão na peça derivada depois de sua atualização. A operação derivada é exibida no navegador de operações para indicar que é necessário a atualizar. Dado que, uma montagem verifica o status dos componentes quando é aberto o arquivo, as peças derivadas de outras peças ou montagens são atualizadas automaticamente quando atualiza a montagem.

Nota: É possível selecionar a opção Adiar atualização na guia Montagem da caixa de diálogo Opções do aplicativo. Uma vez selecionada, atualize manualmente para incorporar as alterações que afetam peças derivadas.

Um componente derivado pode ser editado?

Uma montagem ou uma peça derivada pode ser editada clicando duas vezes no navegador ou clicando com o botão direito do mouse no navegador e selecionando Abrir componente de base. O arquivo original é aberto e você pode executar as alterações. Para refletir as alterações, atualize o arquivo que contém a montagem ou a peça derivada.

Também é possível redefinir uma montagem ou uma peça derivada clicando com o botão direito do mouse no navegador e selecionando Editar peça derivada ou Editar montagem derivada. Utilize esta opção para alterar os parâmetros que são definidos quando é criada a montagem ou a peça derivada original. As atualizações são refletidas automaticamente no arquivo atual.

Nota: Os comandos Editar peça derivada ou Editar montagem derivada não estão disponíveis se a peça derivada precisa ser atualizada com a origem.

Uma peça derivada pode ser desvinculada da peça original?

É possível quebrar o vínculo com a peça ou a montagem original se você já não deseja atualizar a peça derivada. Clique com o botão direito do mouse na peça derivada no navegador e selecione Quebrar vínculo com peça base. A peça derivada será convertida em uma operação normal (ou componente de uma montagem) e suas alterações só serão salvas no arquivo atual.

É possível suprimir o vínculo se você quer desligar temporariamente o vínculo da fonte. A partir da operação derivada, clique com o botão direito do mouse e selecione Suprimir vínculo com componente/montagem base. Para restaurar o vínculo, utilize a opção Ativar vínculo com componente/montagem base.

É possível utilizar Selecionar desde a base , na caixa diálogo de Derivação, e acessar a peça ou a montagem original para executar as seleções. A seguir, utilize OK seleção para transferir as seleções dos arquivos originais ao arquivo derivado. Na montagem original, é possível utilizar filtros de seleção como Selecionar todas as ocorrências ou Restringido a para executar as seleções.

Como é derivada a informação de aparência?

A informação da aparência na montagem original é derivada segundo a Vista de Projeto selecionada na guia Representações. No caso de Vistas de Projeto principais, a aparência é derivada a partir das peças.
