Caixa de diálogo Visualização de rascunho

Define a legenda e a escala quando é inserida ou é editada uma vista de desenho .

Acesso:

Na faixa de opções, clique na guia Inserir vistas painel Criar Inclinação para adicionar uma visualização de rascunho.

Para alterar a legenda ou a escala de uma vista de desenho, selecione a vista no navegador ou na janela de desenho, clique com o botão direito do mouse e, em seguida, selecione Editar vista no menu.

Legenda/escala da vista

Especifica a legenda e a escala da vista.

Identificador da vista

Edita a sequência do identificador da vista.

Escala

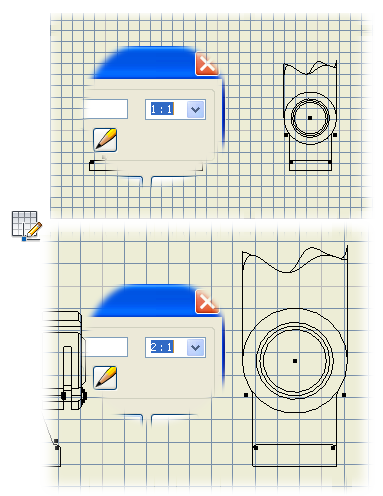

Define a escala da vista, com relação à peça ou à montagem. Insira a escala na caixa ou clique na seta para selecionar na lista de escalas utilizadas habitualmente.

Pode ser inserida uma escala que não esteja na lista. A nova escala aparece acima de uma linha da lista e estará disponível até que você feche Autodesk Inventor. Não é adicionada à lista de escalas do estilo Padrão.

Exibe ou oculta a legenda da vista.

Edita o texto da legenda da vista na caixa de diálogo Formatar texto.
