Deslocamentos físicos e tensões são calculados para peças ou montagens relativas ao sistema de coordenadas global para o arquivo. Os resultados destes cálculos são visualizados por meio do nó Resultados no navegador.
Dentro do nó do navegador Resultados existem vários nós de resultado. É possível visualizar resultados de Tensão, Esforço, Deslocamento, Fator de segurança e Pressão de contato.
Comandos adicionais para avaliar os resultados incluem:
- A habilidade de visualizar a malha colocada nos resultados
- Vistas mínimas e máximas que mostram rapidamente os locais de extremos de carga
- Um ajuste de deformação que permite melhorar visualmente os efeitos das cargas para que seja possível ver melhor a o impacto das mesmas.
- Plotagens de volume, de sombreado suave e de contorno
- Animação do deslocamento
Análise estática
Para Análise de tensão estática, é possível visualizar:

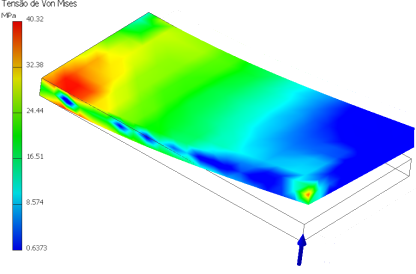

- Resultados de tensão, incluindo o tensor de tensão e os esforços Principal e Equivalente
- Pressão de contato (trações)
- Deslocamento
- Tensão
- Fator de segurança
Propriedades de material totalmente definidas devem ser especificadas para que as plotagens de resultado tenham conteúdo significativo. É possível usar o Editor de Estilo e Padrão para revisar as propriedades de qualquer material. O Editor de Estilo e Padrão pode ser acessado a partir da caixa de diálogo Atribuir materiais.
Restrições de projeto podem ser baseadas em geometria.
- Massa e volume
- Um componente de deslocamento
- Um componente de tensão
- Outros dados de campos aplicáveis
- Fator de segurança
O estado da tensão é calculado para uma peça ou montagens de peças. Da teoria da elasticidade, um estado de tensão tridimensional em um volume infinitesimal de material em um local arbitrário contém tensões perpendiculares e tensões de cisalhamento.
Três tensões perpendiculares, Tensão XX, Tensão YY e Tensão ZZ, e três tensões de cisalhamento, Tensão XY, Tensão YZ e Tensão XZ, definem o estado da tensão. Tensões perpendiculares de tração são positivas, tensões perpendiculares compressivas são negativas. Tensões de cisalhamento são positivas quando seus dois eixos positivos definidores giram em direção um ao outro (usando a regra da mão direita).
Análise modal
Criar uma análise modal fornece os meios para calcular as frequências naturais de vibração para o número de frequências especificadas. Inclui frequências que correspondem a movimentos de corpo rígido. Em uma simulação não restringida, por exemplo, os primeiros seis modos ocorrem a 0Hz correspondendo aos seis movimentos de corpo rígido. Restrições de projeto podem ser baseados na geometria ou uma frequência.

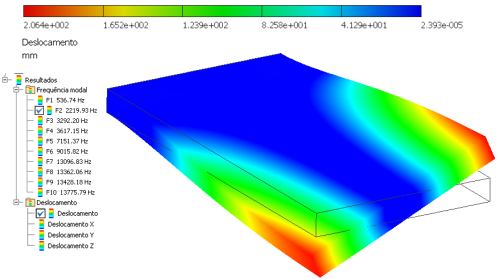

É possível animal a forma deformada para mostrar a forma modal associada com uma frequência particular. Os contornos representam deslocamento relativo da peça à medida que ela vibra. Imagens de forma de modo são úteis para entender como uma peça ou montagem vibra, mas não representam deslocamentos reais. Para encontrar todas as formas de modo abaixo de uma dada frequência, assegure-se de determinar as próximas duas ou três formas de modo.
A opção Computar modos pré-carregados executa uma simulação estrutural estática primeiro e determina as tensões, e, a seguir, computa os modos, dada a condição de pretensionamento. Sem a opção selecionada, o programa ignora quaisquer cargas estruturais definidas para a simulação de frequência.
