Exportando membros estruturais

As colunas, as vigas e os contraventamentos do Revit podem ser exportados para o AutoCAD Architecture, onde cada um é convertido no tipo de membro estrutural correspondente do AutoCAD Architecture.

O perfil e curva são exportados sem reduções (consulte Redução), cortes, furos e outras modificações afins. Nos casos em que não haja um perfil uniforme, um elemento de massa do AutoCAD Architecture é criado no lugar de um membro estrutural. Para cada tipo de família exportado do Revit, um estilo personalizado do AutoCAD Architecture é criado e atribuído para o membro estrutural. Objetos do mesmo tipo de família no Revit terão o esmo estilo no AutoCAD Architecture.

Nota: Os perfis da família do Revit não serão mapeados para perfis de membros padrão do AutoCAD Architecture.

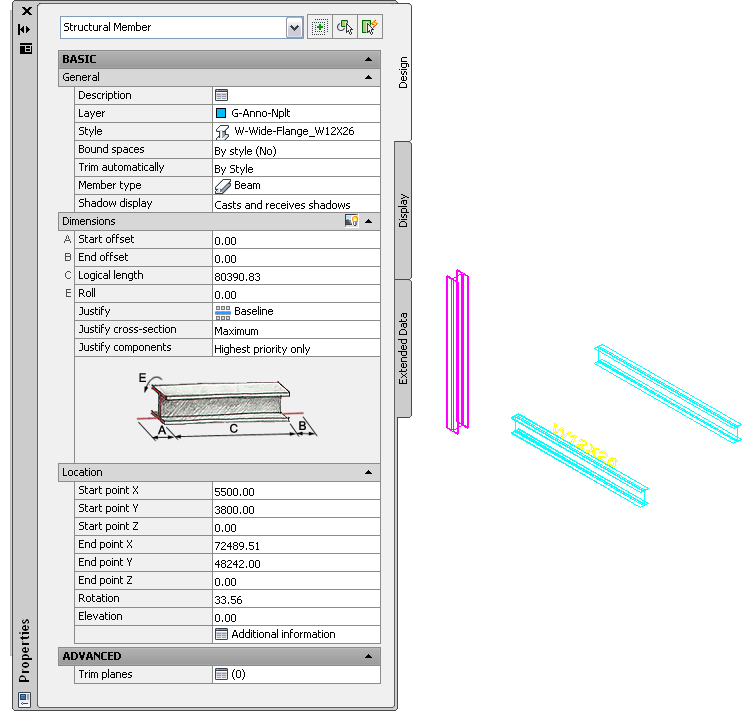

As propriedades do AutoCAD Architecture são geradas a partir das propriedades do Revit, como segue:

Propriedade do AutoCAD Architecture Propriedade do Revit
Descrição Comentários (Dados da identidade)
Camada Arquivo de mapeamento de camada do Revit. Para obter mais informações, consulte Mapeamento de camada para exportação DWG/DXF e Nível de mapeamento para exportar DGN.
Estilo Tipo
Tipo de membro (Viga/Contraventamento/Coluna) Tipo de objeto do Revit
Deslocamento inicial

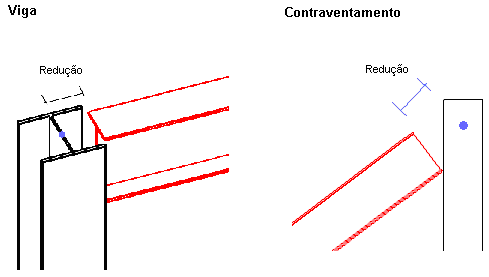

  • Vigas/Contraventamentos: A redução é calculada automaticamente pelo Revit para o ponto inicial
  • Colunas: deslocamento base
Deslocamento final

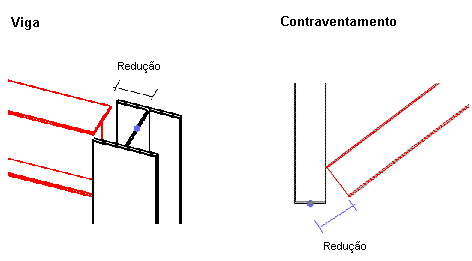

  • Vigas/Contraventamentos: A redução é calculada automaticamente pelo Revit para o ponto final
  • Colunas: deslocamento superior

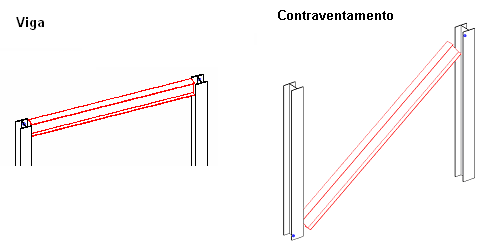

Comprimento lógico
  • Vigas/Contraventamentos: comprimento
  • Colunas: não aplicável
Inclinação longitudinal 0 (Valor padrão)
Justificar
  • Vigas/Colunas: centro superior (Valor padrão)
  • Contraventamento: centro mediano (Valor padrão)
Justifique utilizando extensões gerais Sim (Valor padrão)
Ponto inicial X/Y/Z Coordenadas X/Y/Z da curva do ponto inicial
Ponto final X/Y/Z Coordenadas X/Y/Z da curva do ponto final
Rotação
  • Vigas/Contraventamentos: ângulo
  • Colunas: orientação da coluna no sistema de coordenadas globais
Elevação Nenhuma propriedade correspondente; calculada pelo AutoCAD Architecture com base nas coordenadas X/Y/Z da curva
Informações adicionais (Localização) nenhuma propriedade correspondente
Planos de apara nenhuma propriedade correspondente
Hiperlink nenhuma propriedade correspondente
Notas nenhuma propriedade correspondente
Documentos de referência nenhuma propriedade correspondente
Importante: Se esta é a primeira vez que você está tentando exportar para o AutoCAD Architecture, será preciso fazer o seguinte:

Na seção Exportar do arquivo Revit.ini adicione a chave ExportACAObjects e defina seu valor como 1.

Para exportar membros estruturais do Revit para o AutoCAD Architecture

Abra o desenho exportado no AutoCAD Architecture

  1. Crie membros estruturais no Revit.
  2. Clique em ExportarFormatos CAD (Arquivos DWG).
  3. Na caixa de diálogo Exportar DWG, em Selecionar exportar configuração, clique em (Modificar configuração de exportação).
  4. Na caixa de diálogo Modificar configuração de exportação DWG/DWF, clique na guia Sólidos.
  5. Selecione Exportar como opções de objetos do AutoCAD Architecture e AutoCAD MEP.
  6. Em Preferir, selecione Objetos ou Geometria do AutoCAD Architecture.

    Se um membro estrutural do Revit sendo exportado não é uma extrusão simples (por exemplo, ela tem juntas entre dois perfis, cortes, furos ou uma forma modificada devido a uma limpeza de união de concreto), é possível criar um objeto do AutoCAD Architecture que tenha uma aparência aproximada do membro estrutural do Revit. Neste caso, selecione Objetos do AutoCAD Architecture.

    Se você deseja preservar a geometria exata do membro estrutural do Revit e criar um objeto de massa do AutoCAD Architecture, selecione Geometria.

    Nota: É possível definir que as famílias de membros estruturais sejam sempre exportadas como geometria. Abra ou comece a criar uma família de membros estruturais no Editor de família. Clique na guia Criarpainel Propriedades (Categoria e parâmetros da família). Selecione o parâmetro Sempre exportar como geometria, e clique em OK.
  7. Especifique as opções de exportação nas outras guias conforme necessário e, a seguir, clique em OK.
  8. Na caixa de diálogo Exportar DWG, para Exportar, selecione <Conjunto de vistas/folhas na sessão>.
  9. Selecione a vista 3D a ser exportada. Consulte Criar conjuntos de vistas e folhas e Selecionar a s vistas a serem impressas.
  10. Clique em Avançar.
  11. Na caixa de diálogo Exportar formatos de CAD, para Arquivos do tipo, verifique se Arquivos DWG do AutoCAD (*.dwg) está selecionado.
  12. Clique em OK.

    A vista selecionada é exportada como um arquivo DWG.

  13. Abra o AutoCAD Architecture.
  14. Clique em AbrirDesenho e abra o arquivo DWG exportado.

    Se necessário, é possível modificar os membros estruturais no AutoCAD Architecture. Para obter mais informações, consulte "Membros estruturais", consulte a Ajuda do AutoCAD Architecture.
