Point: Angle and Delta X (Точка: угол и значение дельта X)
Добавление точки в положении, определенном в соответствии с углом и смещением относительно другой точки.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Point (Точка) | |
| Point Number (Номер точки) | Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки. |
| Point Codes (Коды точек) | Коды, присваиваемые точкам. |
| Point Geometry Type (Тип геометрии точек) | |
| Type (Тип) | Тип точки:
|
| Point Geometry Properties (Свойства геометрии точки) | |
| From Point (От точки) | Точка, относительно которой отсчитываются значения других геометрических свойств. |
| Reference Point (Опорная точка) | Точка, которая вместе с начальной точкой (From Point) образует базовую линию, относительно которой отсчитывается угол. |
| Reverse Angle Reference (Обращение отсчета угла) | Обращение угла, построение точки в противоположном направлении. |
| Angle (Угол) | Угол от базовой линии, образованной начальной и опорной точками. Прим.: Если для параметра "Reference Point" (Опорная точка) установлено значение "None" (Нет), то угол отсчитывается от положительного значения "Delta X" (Дельта X). Положительное значение угла соответствует построению против часовой стрелки относительно дельта X, а отрицательное значение соответствует построению по часовой стрелке относительно дельта X.
Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Delta X (Дельта X) | Разность смещений относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Offset Target (Цель смещения) | Задание целевого параметра смещения. Если указано целевое значение смещения, то смещение целевого объекта используется вместо указанного значения дельта X. |
| Auto Add Link (Автоматически добавить звено) | |
| Автоматическое добавление звена до начальной точки | Построение звена от точки, указанной в строке "From Point" (От точки) до текущей точки. |
| Name (Имя) | Имя звена. |
| Codes (Коды) | Коды, присваиваемые звену. |
| Miscellaneous (Разное){ | |
| Comment (Примечание) | Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Point Angle and Delta X.pkt

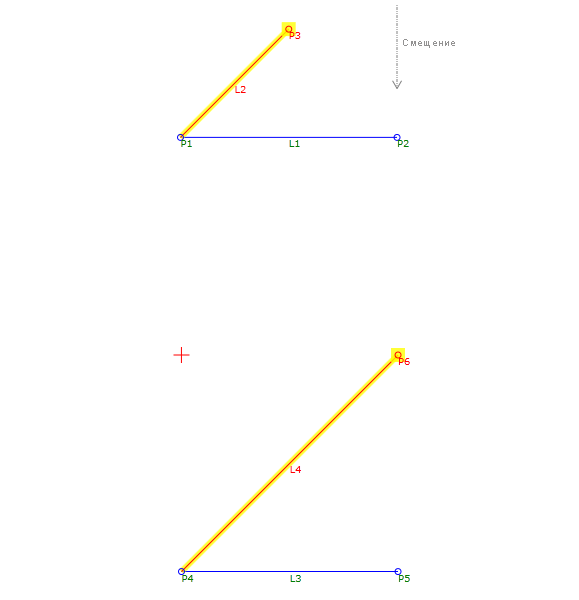

Образец файла PKT с двумя примерами точек "Angle and Delta X" (Угол и значение дельта X). Каждый тип геометрии точки определяется значениями параметров угла и дельта X, однако значение дельта X может быть переопределено, если указан целевой параметр смещения. В обоих примерах используется одно и то же значение дельта X. В примере "Static Delta X (P1 to P3)" (статическое значение дельта X (P1, P3)) используется это значение, однако в примере "Offset Target" (Целевое смещение) используется целевой параметр смещения, имеющий более высокий приоритет по сравнению со статическим значением дельта X.
На блок-схеме каждый из примеров сформирован в виде отдельной последовательности. Для просмотра параметров выберите на блок-схеме точку "Angle and Delta X" (Угол и значение дельта X) в соответствующей последовательности, а затем перейдите к разделу "Point Geometry Properties (Свойства геометрии точки) на панели "Properties" (Свойства).
