Point: Delta X and Delta Y (Точка: Дельта X, Дельта Y)
Добавление точки в положении, определенном в соответствии со смещением и отметкой относительно другой точки.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Point (Точка) | |
| Point Number (Номер точки) | Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки. |
| Point Codes (Коды точек) | Коды, присваиваемые точкам. |
| Point Geometry Type (Тип геометрии точек) | |
| Type (Тип) | Тип точки:
|
| Point Geometry Properties (Свойства геометрии точки) | |
| From Point (От точки) | Точка, относительно которой отсчитываются значения дельта X и дельта Y. |
| Delta X (Дельта X) | Значение смещения относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Delta Y (Дельта Y) | Разность отметок относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Auto Add Link (Автоматически добавить звено) | |
| Автоматическое добавление звена до начальной точки | Построение звена от точки, указанной в строке "From Point" (От точки) до текущей точки. |
| Name (Имя) | Имя звена. |
| Codes (Коды) | Коды, присваиваемые звену. |
| Miscellaneous (Разное){ | |
| Comment (Примечание) | Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Point Delta X and Delta Y Exmaple.pkt

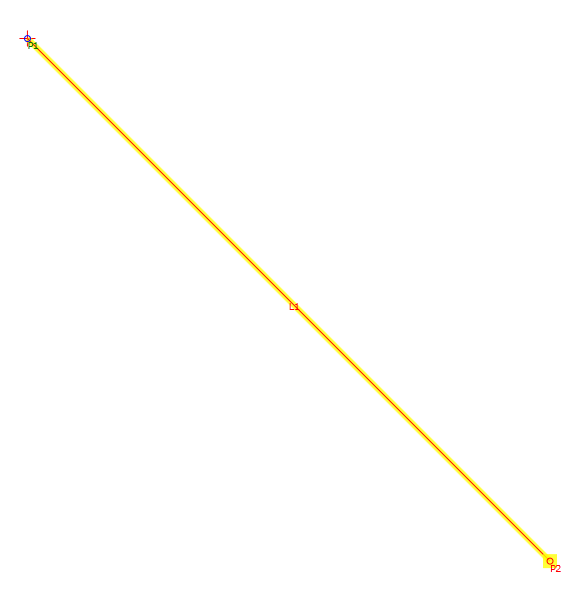

В этом примере точка P1 расположена в начале координат. Точка P2 создана со смещением 1 и отметкой -1 относительно точки P1. Для просмотра параметров выберите на блок-схеме точку "Delta X and Delta Y", а затем перейдите к панели "Properties" (Свойства).
