Point: Delta X on Surface (Точка: Дельта X на поверхности)
Добавление точки на целевой поверхности в положении, определенном в соответствии с указанным смещением относительно другой точки.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Point (Точка) | |
| Point Number (Номер точки) | Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки. |
| Point Codes (Коды точек) | Коды, присваиваемые точкам. |
| Point Geometry Type (Тип геометрии точек) | |
| Type (Тип) | Тип точки:
|
| Point Geometry Properties (Свойства геометрии точки) | |
| From Point (От точки) | Точка, относительно которой отсчитываются значения других геометрических свойств. |
| Delta X (Дельта X) | Значение смещения относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Surface Target (Целевая поверхность) | Задание целевого параметра поверхности. |
| Offset Target (Цель смещения) | Задание целевого параметра смещения. Если указано целевое значение смещения, то смещение целевого объекта используется вместо указанного значения дельта X. |
| Auto Add Link (Автоматически добавить звено) | |
| Автоматическое добавление звена до начальной точки | Построение звена от точки, указанной в строке "From Point" (От точки) до текущей точки. |
| Name (Имя) | Имя звена. |
| Codes (Коды) | Коды, присваиваемые звену. |
| Miscellaneous (Разное){ | |
| Comment (Примечание) | Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Point Delta X On Surface Example.pkt

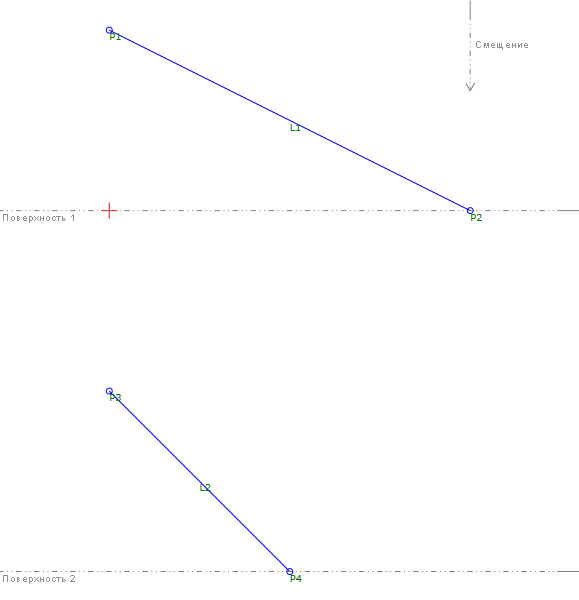

Образец файла PKT с двумя примерами точек "Delta X On Surface" (Дельта X на поверхности). На блок-схеме каждый из примеров сформирован в виде отдельной последовательности. В каждом примере присвоено значение дельта X, однако в примере "Offset Target (P1 to P2) (Целевой параметр смещения (от P1 к P2) это значение переопределено.
Для просмотра параметров выберите на блок-схеме "Slope to Surface" (Откос к поверхности), а затем перейдите к разделу "Point Geometry Properties (Свойства геометрии точки) на панели "Properties" (Свойства).
