Соединения фитинга используются для поддержки фиксированных связей между компонентами сборки труб и трубопроводов. Можно соединять фитинги, свободные концы трасс и обычные компоненты Inventor с другими компонентами. Можно также вставить фитинги между 2 соединенными фитингами или присоединенным фитингом и сегментом трубопровода.
При вставке фитингов из центра Content с помощью функции "Авторазмещение" или из рабочей области проекта с помощью команды "Вставить фитинг" можно также соединить размещаемый фитинг с другим базовым компонентом. После создания соединения используйте команду "Изменение ориентации фитинга" для вращения свободного фитинга в новом направлении или переключения точки соединения на свободном фитинге.
Что такое базовые фитинги и свободные фитинги?

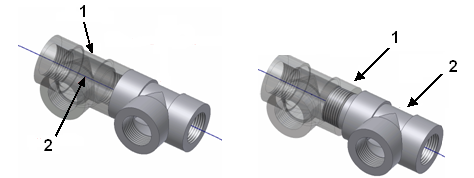

Если свободный фитинг вставляется между 2 соединенными фитингами или фитингом и сегментом трубопровода, деталь должна быть фитингом, и у этого фитинга должно быть два соединения. Соединения не должны быть коллинеарны. Базовые фитинги должны представлять собой 2 соединенных фитинга или фитинг, соединенный с сегментом трубы. В этом случае с помощью базового фитинга определяется соединение, которое связывает зависимостью трассу и положение группы фитингов. При вставке фитинга базовый фитинг (1), определяющий точку трассы (2), не перемещается. Вставленный фитинг (1) и другие соседние фитинги (2) настраиваются соответствующим образом, и сегмент трубопровода обрезается, чтобы соответствовать изменению.
Если свободный фитинг подключается не между существующими соединенными фитингами, свободный фитинг может быть фитингом, деталью трубопровода, свободным концом трассы или обычной деталью Inventor в активной трассе. Если свободный фитинг является свободным концом трассы, система автоматически создает область автотрассировки, чтобы установить соединение. В противном случае при обновлении или выполнении других операций он всегда располагается относительно базового фитинга. Базовый фитинг может быть фитингом, деталью трубопровода, свободным концом трассы или обычной деталью Inventor, находящейся в любом месте сборки. С помощью этого элемента определяется соединение, которое связывает зависимостью трассу и положение свободного фитинга.
Что такое правильные соединения фитинга?
Свободный фитинг должен находиться на активном участке. Базовый фитинг может находиться либо на активном участке, либо вне его. Они не ограничены соединениями между 2 фитингами. Возможны следующие типы соединений:
- Соединение свободного фитинга с другим базовым фитингом, свободным концом трассы или обычной деталью Inventor. Если свободный фитинг вставляется между 2 соединенными фитингами или фитингом, соединенным с сегментом трубы, то соединения возможны только с существующими соединенными фитингами.
- Соединение свободного компонента с другим базовым фитингом, свободным концом трассы или обычной деталью Inventor.
- Соединение свободного конца трассы с другим базовым фитингом или обычной деталью Inventor. Система автоматически создает область автотрассировки, чтобы установить соединение.
Какие соединения фитинга можно изменить?
Можно удалить соединения фитинга и изменить заходную часть при их формировании:
- С помощью команды "Подсоединение фитингов".
- Помещая фитинг на конце сегмента трубы или рядом с соседними фитингами.
Нельзя изменять заходную часть для соединений фитинга и удалять соединения фитинга, если эти соединения относятся к следующим типам:
- Соединения, задаваемые точкой трассы или другим фитингом (например, фитинг, размещенный в сегменте трубопровода, также определяется точкой трассы). Обратите внимание, что соединения другого фитинга можно удалять.
- Соединения шланга, сформированные при создании шланга.
- Соединения трубопровода или труб, сформированные системой при автоматической маршутизации или при размещении фитинга в сегменте трубопровода.
Можно редактировать заходную часть между фитингами в группе из нескольких соседних фитингов, но нельзя редактировать заходную часть между последним фитингом в группе и другим компонентом. Нельзя также удалять соединения никаких фитингов в группе, так как соединение определяется базовым фитингом. Базовый фитинг задается точкой трассы.
Как изменяются соединения?
Для соединений фитинга, в зависимости от контекста редактирования, можно выполнить различные изменения:
- Изменение типа заходной части для соединений фитинга. К доступным типам заходных частей относятся свободный фитинг, базовый и пользовательский фитинг.
- Разрыв соединений в соответствии с изменениями сборки труб и трубопровода, такие как перемещение или поворот фитинга, а также соединение фитинга с вновь вставленным или существующим компонентом. Например, если диаметры 2 фитингов не соответствуют друг другу, можно разорвать соединение, отодвинуть фитинги друг от друга, вставить переходник, а затем соединить переходник с существующими фитингами или компонентами.
- Обрезка или удлинение свободных концов труб и трубопровода, чтобы получить точную заходную часть для подключения сегментов труб и трубопроводов к фитингам.
