В среде обмена BIM создаются (определяются) и публикуются (экспортируются) сборки, свариваемые детали и детали Autodesk Inventor LTкоторые можно впоследствии использовать в приложениях AutoCAD и Revit. Эти приложения являются универсальными системами проектирования и конструирования зданий для документирования информации по архитектурным, структурным, механическим конструкциям, электрическим и водопроводным системам (MEP).
Среда обмена BIM публикует 2D- и 3D-чертежи деталей , созданные в Autodesk Inventor LT, в файл формата Autodesk Exchange (ADSK). Кроме того, с помощью модуля обмена BIM можно экспортировать геометрию Revit непосредственно в файлы семейства Revit (RFA). Многие продукты Autodesk поддерживают файлы Autodesk Exchange. Обмен BIM представляет собой средства Autodesk Inventor LT, необходимые для представления моделей и их метаданных в различных приложениях архитектуры и строительства (AEC).
Продукты Autodesk, такие как AutoCAD и Revit, включают различные инструменты для извлечения данных. Среда обмена BIM — это надстройка Autodesk Inventor LT, использующая команды моделирования геометрических объектов Autodesk Inventor LT для определения моделей, которые можно впоследствии использовать в других продуктах Autodesk. Среда обмена BIM включает команды для определения соединительных элементов, упрощения и определения геометрии/данных модели и экспорта данных в файл RFA или файл ADSK.
Важно! Если формат Revit подходит для выходных файлов, необходимо использовать инструмент распознавания элементов для преобразования различных типов геометрии, созданных в Autodesk Inventor, чтобы они соответствовали свойствам, доступным в программе Revit.
Обычный рабочий процесс обмена BIM состоит из трех основных компонентов:
|
Упрощение |
Процесс снижения сложности модели путем удаления компонентов и ненужных элементов. Используйте команду "Упрощенные сборки", чтобы создать границы и объединить компоненты. Используйте , производные детали и другие приемы, позволяющие упростить деталь перед ее разработкой и публикацией. Поскольку инженерам-строителям требуются только те данные, которые относятся к их проекту, часто представляют важность только основная 3D форма и соединительные элементы. При экспорте компонента рекомендуется создавать файлы RFA и ADSK как можно меньшего размера путем. |
|
Автор |

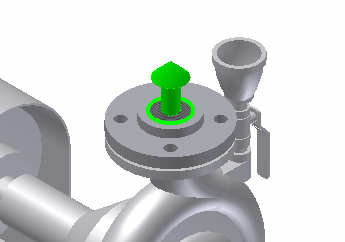

Процесс определения объектов соединительных элементов, которые указывают на способ и место соединения элементов. Объекты соединительных элементов используются в приложениях MEP для определения связей между оборудованием, например, теплообменником и строительными системами (например, система отопления, вентиляции и кондиционирования). Для каждого из пяти типов соединительных элементов (кабелей, водопровода, трубопровода, электрического соединения и труб) в программе Autodesk Inventor LT имеются команды для их создания, редактирования и удаления. Как правило, соединители обращены в сторону, направленную от главного компонента. При необходимости, нажмите "Направление", чтобы изменить направление соединительного элемента на противоположное. Направление потока определяется независимо внутри соединительного элемента. Для добавления соединителя необходимо указать его положение, ориентацию, форму и размер. Выберите тип соединения и примените соединительный элемент к модели, которая будет использоваться в AutoCAD MEP или Revit MEP. При создании и добавлении соединителей они появляются в обозревателе модели "Обмен BIM". |
|
Публикация |
Процесс проверки и экспорта данных Inventor в файл ADSK или RFA. Экспортированный файл содержит геометрические объекты, 2D-виды, соединительные элементы, параметры и другие свойства. Принимающее приложение импортирует поддерживаемые им данные. |
Пользовательскую систему координат (ПСК) можно выбрать при выполнении команды "Экспорт составных компонентов". Определенная в файле детали ПСК доступна при выполнении команды "Экспорт составных компонентов". Команду ПСК можно вызвать на вкладке "Обмен BIM". Во многих приложениях архитектурного моделирования положительное направление Z указывает вверх в сторону потолка, тогда как в приложениях механического моделирования положительное направление Z часто указывает наружу. Важно определить правильную ПСК, чтобы при импорте модели была соблюдена правильная ориентация.
Revit MEP и AutoCAD MEP могут импортировать файлы ADSK и относящиеся к ним данные. В приложения импортируются только те данные, которые поддерживаются приложением. Не поддерживаемые данные игнорируются. Важно помнить, что если используется файл ADSK, он не сможет быть полностью изменен в приложении AEC. Поэтому важно следовать описанной ниже процедуре, чтобы получить файл ADSK или RFA.
